Modulaire pneumatische lineaire aandrijvingen OSP-L
Zuiger monteren
op een Tandemversie met 2 zuigers
Informatie
Zuigerafdichtingen hebben een kwetsbare afdichtlip, die slechts 'trekkend' in de cilinderbuis mag worden
gemonteerd. Daarom vindt de montage plaats in de volgende stappen:
•

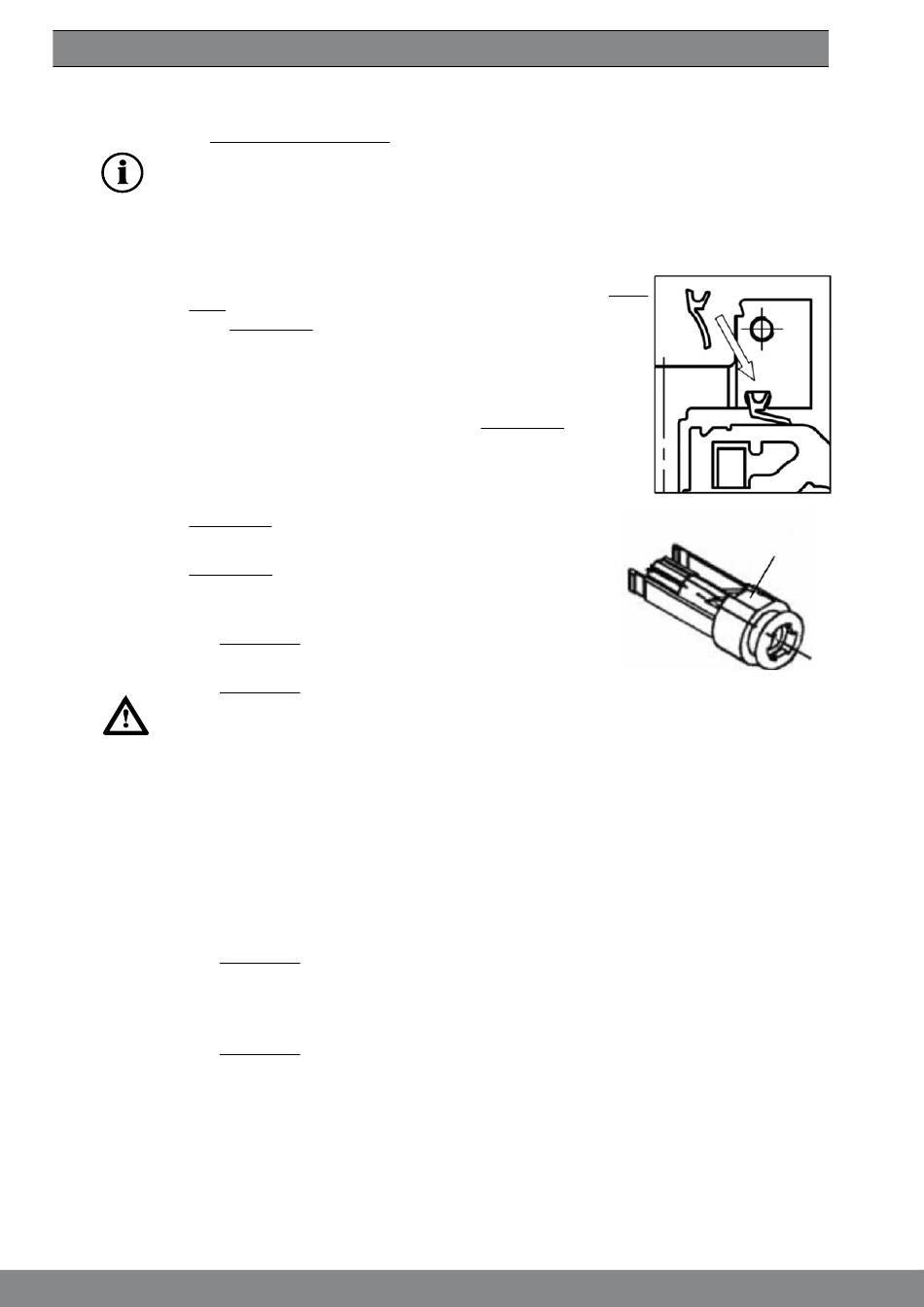

Twee zijdelingse schrapers (31) zodanig erin schuiven dat de schraperlippen naar buiten wijzen en
gecentreerd zijn (afbeelding rechts).
•
Duw de uitstekende afdichtband, zonder de band te buigen, door de eerste
zuiger in de cilinderbuis.
•
Bij de tweede zuiger plaatst u de eerste ingevette VILT-ring (24a) op de
steunring (25).
•
Duw de eerste zuigerafdichting (24) op de zijkant van de VILT-ring,
zodat de lip en de groef van de zuigerafdichting naar buiten gericht zijn.
Zorg ervoor dat de fitting van de zuigerafdichting in de inkeping van de
steunring vast zit en met het midden is uitgelijnd.
•
Schuif de twee zijdelingse schrapers (31) in de tweede zuiger en zorg
ervoor dat de schraperlippen naar buiten wijzen en gecentreerd zijn
(afbeelding rechts).
•
Smeer de gemonteerde zuigerafdichting en de VILT-ring en vul ook de groef
van de zuigerafdichting met vet.
•
Duw de uitstekende afdichtband, zonder de band te buigen, door de
tweede zuiger, van de zijkant zonder gemonteerde zuigerafdichting,
totdat de afdichtband ca. 10 mm boven de zuigerafdichting is.
•
Plaats de twee zijdelingse SCHRAPERS op de cilinderbuis en steek de
tweede zuiger tot 2/3 van zijn lengte naar binnen. Zorg ervoor dat de
gemonteerde schrapers symmetrisch zijn geplaatst.
•
Steek de binnenste afdichtband verder naar binnen, totdat hij
uitgelijnd is met de steunring.
•
Duw beide zuigers samen met de afdichtband in de cilinderbuis,
totdat de afdichtband uitgelijnd is met de cilinderbuis. Duw de
afdichtband niet verder naar binnen dan de zuigerafdichting.
•
Duw beide zuigers nog eens ca. 100 mm in de cilinderbuis. De binnenste afdichtband blijft uitgelijnd
met de cilinderbuis.
•
Overtollig vet van de uiteinden van de cilinderbuis verwijderen.
Plaats de eerste bufferpen (20).
•
Smeer de onderkant van de gleuf van de O-ring (21), plaats de O-ringen en smeer ze goed in.
•
Smeer de bufferpennen in.
•
Plaats de moeren (26) met de tanden naar boven gericht in de bufferpen. Zorg ervoor dat de verhoogde
offset naar buiten gericht is.
•
De dempingsschijven (22) op de bufferpennen (20) schuiven. Hierbij op de juiste inbouwpositie letten,
boring aan de bufferpen mag niet gesloten zijn.
•
Steek één bufferpen in de cilinderbuis onder een iets naar beneden gerichte gekantelde hoek.
•
Gebruik weinig kracht en duw de bufferpen helemaal naar boven, zodat hij uitgelijnd is met het
buisprofiel.
•
Klemstuk (16) en klemschroef (15) monteren, klemstuk echter nog niet vastdraaien.
•
Duw beide zuigers helemaal naar binnen en trek de steunring aan de andere kant er iets uit.
•
Monteer de tweede ingevette VILT-ring (24a) op de steunring (25).
•
Plaats de tweede zuigerafdichting op de steunring met de groef naar buiten gericht. Zorg ervoor dat de
fitting op de zuigerafdichting in de inkeping van de steunring vast zit en gecentreerd is.
•
Smeer de zuigerafdichting en vul ook de groef van de zuigerafdichting met vet.
•
Duw beide zuigers ca. 100 mm in de cilinderbuis.
•
Overtollig vet van de uiteinden van de cilinderbuis verwijderen.
16
31
Flat band guide
