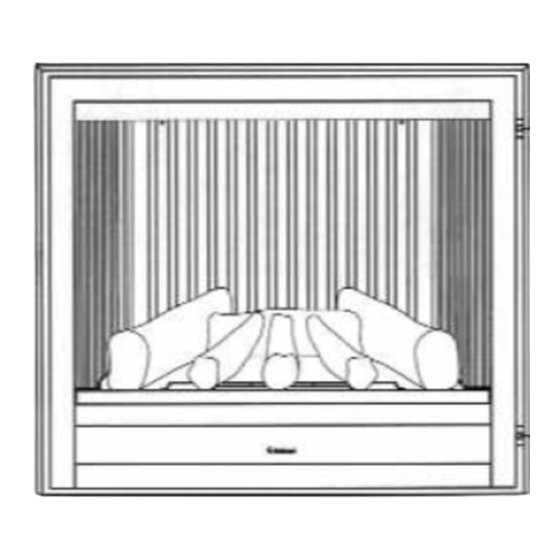

- Pagina 1 EASE (BF100H) SILENCE FEELING SENSE WHISPER SPECTRA NOVA CADRA NOVA Inbouwgashaard met “Flat Fibre Burner Techniek” Installatievoorschrift en gebruiksaanwijzing...
- Pagina 2 NL/BE < < < <...
-
Pagina 3: Inhoudsopgave
Voorbereiding van de haarden..........14 5.2.1 Voorbereiden van de Sense en Ease (BF100H)........... 14 5.2.2 Voorbereiding Widescreen en MV200 (behalve de Ease (BF100H) ....14 5.2.3 Voorbereiding van de Spectra Nova en Cadra Nova ........16 Plaatsing van de haard ............18 Items in de verbrandingsruimte plaatsen ....... - Pagina 4 NL/BE Reiniging en onderhoud............... 45 Afvoer van verpakking en toesteld ..........46 < < < <...
-
Pagina 5: Inleiding
• MV150 binnenwerk: Cadra Nova. Uitvoering: • Speciaal vlammenbeeld door middel van gepatenteerde Faber International Log Burner techniek; • Gesloten toestel; aan- en afvoer worden door middel van een concentrisch buizensysteem (ø 100/150 mm), op basis van natuurlijke trek (zonder ventilator) naar buiten geleid;... -
Pagina 6: Veiligheidsaanwijzingen Voor De Installateur
NL/BE • Veiligheidsaanwijzingen voor de installateur Het toestel is afgeregeld en verzegeld in de fabriek, overeenkomstig de op de kenplaat aangegeven categorie en belasting. Controleer of de gegevens op de kenplaat overeenkomen met de lokale gassoort en druk. Instellingen mogen door de installateur niet worden gewijzigd. Het toestel moet geplaatst, aangesloten en gecontroleerd worden door een erkend gastechnisch installateur, volgens de geldende nationale en lokale voorschriften en het installatievoorschrift. -
Pagina 7: Installatie-Eisen
• Ventileer altijd de ruimte boven de haard. Indien nodig, installeer ventilatieroosters in de boezem om een goede luchtcirculatie te garanderen. Deze zijn verkrijgbaar bij Faber. Ook kunt u speciale warmteafvoerpijpen bestellen, indien nodig; • Zoals voor elk verwarmingstoestel, geldt dat behang, vinyl en andere temperatuurgevoelige bekleding of verf dicht in de buurt van het toestel, kunnen verkleuren. - Pagina 8 NL/BE maten in mm Ease Spectra Cadra Feeling Sense Silence Whisper (BF100H) Nova Nova Breedte inbouwmaat* Hoogte inbouwmaat* Diepte inbouwmaat* Hoogte mantel (min.) Diepte mantel (max.) toestel afmetingen Toestel breedte Toestel diepte Toestel hoogte Breedte Kader 1064 1136 1064 Hoogte kader...
-
Pagina 9: Eisen Afvoerkanaal En Uitmondingen
NL/BE Indien de inbouwnis van plaatmateriaal (bijv. Promatec) wordt opgebouwd en er geen schouw wordt geplaatst: • De ruimte in de nis naar boven toe laten ventileren en het toestel voorzien van een DC convectieset met roosters. Hierdoor blijft de oppervlaktetemperatuur voldoende laag;... -
Pagina 10: Voorbeeld Berekening
NL/BE 3.2.1 Voorbeeld berekening: Berekening horizontale lengte fig. 2a Buizen C+E = 1 + 1 Bocht D = 1 x 2 mtr Totale horizontale lengte Berekening hoogteverschil (Hvert) Hierbij het werkelijke hoogteverschil opmeten of bij benadering vaststellen. Buislengte Dakdoorvoer Totaal hoogteverschil Ingevuld in de Widescreen tabel met logburner (tabel 2) geeft: Toegestaan zonder stuw. - Pagina 11 NL/BE Tabel 2: binnenwerk Widescreen (Silence, Feeling, Sense en Ease) Horizontale lengte in m De waarden in de tabel geven de breedte van de te plaatsen stuw aan in mm. Combinatie NIET toegestaan Stuw verwijderen Tabel 3: binnenwerk MV100/MV200 (Spectra Nova, Whisper)
-
Pagina 12: Uitmondingen
NL/BE Tabel 4: binnenwerk MV150 (Cadra Nova) Horizontale lengte in m De waarden in de tabel geven de breedte van de te plaatsen stuw aan in mm. Combinatie NIET toegestaan Stuw verwijderen 3.2.3 Uitmondingen: Controleer of de door u gewenste uitmonding voldoet aan de lokale installatienormen aangaande hinder, goede werking en verdunning van de rookgassen (zie ook "veiligheidsaanwijzingen voor de installateur", hoofdstuk 2). - Pagina 13 NL/BE • Gebruik de speciaal hiervoor bestemde verkorte dakdoorvoer en schoorsteenaansluit-set; • De hartafstand tussen 2 uitmondingen bovendaks moet min. 45 cm zijn; • Gebruik voor rookgasafvoer goedgekeurde flexibele RVS pijp ø100 mm. > > > >...
-
Pagina 14: Installatie Instructies
Deze zullen in deze paragraaf behandeld worden. 4.2.1 Voorbereiden van de Sense en Ease (BF100H) (Binnen)kader onder naar voren trekken, vervolgens blokkeringsstrippen naar boven duwen en front naar boven tillen en verwijderen. - Pagina 15 NL/BE Verwijder het achterkader door de 4 schroeven B los te draaien. Haal nu het achterkader naar voren (zie fig. 4). Fig. 4 Verwijder het glas door glasklemmen C (zie fig. 5) te verwijderen, bijvoorbeeld met een schroevendraaier. Wees voorzichtig met de glasplaat en draag handschoenen.
-
Pagina 16: Voorbereiding Van De Spectra Nova En Cadra Nova
NL/BE Plaats de juiste stuw in de verbrandingskamer (zie fig. 6). Voor de berekening hiervan zie hoofdstuk 4. Aandachtspunten voor plaatsing: Plaats indien mogelijk eerst de haard alvorens de schouw op te bouwen. Plaats indien mogelijk eerst de haard alvorens het aan-/afvoersys- teem te plaatsen. - Pagina 17 NL/BE Fig.14 Fig.15 Aandachtspunten voor plaatsing: Plaats eerst de haard alvorens het aan-/afvoersysteem te plaatsen. • Indien dit niet mogelijk is moet voor aansluiting op de haard altijd een schuifstuk gebruikt worden. Isoleer de haard aan de zijkanten, de achterkant en bovenkant met •...
-
Pagina 18: Plaatsing Van De Haard
NL/BE Plaatsing van de haard Zet de haard op de juiste plaats. U kunt de hoogte nastellen dmv de 4 instelpootjes. Maak de gasaansluiting overeenkomstig de voorschriften (zie ook "gasaansluiting", hoofdstuk 5.1). Monteer de meegeleverde knelkoppeling van 15 mm op het gasblok van de haard. -
Pagina 19: Items In De Verbrandingsruimte Plaatsen
NL/BE Strooi indien gewenst het meegeleverde assortiment imitatie-as over de bodemplaat. Let op: voorkom dat er imitatie-as in het rooster valt en onder de branders komt. Wees voorzichtig met de glasplaat en draag handschoenen. a) Widescreen en Whisper: Plaats de ruit voor de haard en zet deze vast met glasklemmen. -
Pagina 20: Hout-Set Spectra Nova, Cadra Nova En Whisper
Wanneer de houtblokken niet correct zijn geplaatst hebben de vlammen de neiging naar voren naar het glas te buigen. 4.4.3 Hout-set Feeling, Silence, Sense en Ease De houtset bestaat uit twee blokken die achter gepositioneerd zijn en zes dwars geplaatste houtblokken. -
Pagina 21: Kiezel-Set Ease
4.4.4 Kiezel-set Ease Verdeel de witte kiezels zo egaal mogelijk over de bodem van de verbrandingsruimte. Houd daarbij rekening dat de waakvlam vrij blijft en zichtbaar blijft. -
Pagina 22: Plaatsing Aan-/Afvoersysteem
NL/BE 5 Plaatsing aan-/afvoersysteem Aansluiten d.m.v. concentrisch afvoermateriaal 1) Boor een gat van 153 mm ten behoeve van de gevel- of dakdoorvoer; 2) Horizontale gedeelten moeten op afschot naar de haard toe geïnstalleerd worden (3 graden per meter); 3) Bouw het systeem op vanaf de haard; 4) Let op dat u de buizen in de juiste richting plaatst, de verjonging naar de haard toe;... - Pagina 23 NL/BE Schoorsteenzijde (zie fig. 18) Monteer de plakplaat (A) op de schoorsteen; Trek de flexibele RVS buis © door de schoorsteen; Sluit de flexibele RVS buis aan op de dakdoorvoer en zet deze vast met de meegeleverde klem; Plaats de dakdoorvoer op de plakplaat.
-
Pagina 24: Afstandsbediening (Indien Van Toepassing)
NL/BE Afstandsbediening (indien van toepassing) De afstandsbediening is alleen bestemd voor het regelen van de vlammen. De afstandsbediening functioneert alleen wanneer de waakvlambrander is ontstoken. Het is dus niet mogelijk de haard met de afstandsbediening te ontsteken of de waakvlam uit te schakelen. Belangrijk! De radiofrequente afstandsbediening id bedoeld voor haarden die in een huiselijke omgeving zijn geplaatst in alle EU landen, behalve in Oostenrijk, Denemarken, Finland en Griekenland. - Pagina 25 NL/BE Sluit het ontvangstkastje aan op het regelblok (zie fig. 20) m.b.v. de stekkertjes. Fig. 20 Zet de on/off knop op het ontvangstkastje op “on”. Inregelen afstandsbediening De ontvanger moet de zendercode herkennen. Het leren van deze code is in de fabriek ingeregeld. De code kan verdwijnen als de ontvanger langere tijd niet aangesloten is geweest.
-
Pagina 26: Afleveringscontrole
NL/BE 6 Afleveringscontrole Controle werking waakvlam Druk in en draai de bedieningsknop A (zie fig. 21) van positie linksom naar positie (kleine vlam). U hoort dan één tik en een vonk springt over. Houd de knop enige tijd ingedrukt zodat lucht uit de leiding kan ontsnappen;... -
Pagina 27: Controle Rookgasafvoersysteem
NL/BE Controle rookgasafvoersysteem Laat de haard op volstand branden. Controleer het vlammenbeeld. Dat wil zeggen geen vlammen tegen het glas of houtstammen. Indien niet goed, controleer dan de houtsetopstelling. Controleer na 10 minuten of de vlammen helder geel branden. Bij blauwe vlammen, donkergele roetende vlammen uitschakelen, controleer: •... - Pagina 28 NL/BE Meten voordruk Draai de toestelkraan dicht. Draai de meetnippel C (zie fig. 22) enige slagen open en sluit eenmeetslang aan. Controleer of de gemeten druk overeenkomt met de vermelde druk op de kenplaat. Doe deze meting bij volstand van de haard en als de haard op waakvlam staat.
-
Pagina 29: Eindcontrole En Instructie Klant
NL/BE 7 Eindcontrole en instructie klant • Instrueer de klant over de werking van het toestel en de afstandsbediening, inclusief het vervangen van de batterijen en het inregelen van de ontvanger. • Geef advies en instructie over onderhoud en reiniging van het glas. •... -
Pagina 30: Service
NL/BE 8 Service Om de veiligheid van het toestel te kunnen garanderen is het noodzakelijk dat het toestel jaarlijks door een vakman wordt gecontroleerd. Belangrijk: Sluit altijd eerst de gaskraan voor u een onderdeel demon- teert. Test na het uitvoeren van een reparatie of onderhoudsbeurt altijd het toestel op gaslekkage, inclusief de branderstraat en drukmeetnippels. -
Pagina 31: Schoonmaken Verbrandingskamer
NL/BE 8.1.2 Schoonmaken verbrandingskamer Voor reiniging eerst de houtset verwijderen. U kunt de verbrandingskamer met een stofzuiger reinigen. Demonteren van onderdelen 8.2.1 Demonteren branderunit 1) Haal het kader of front weg, evenals het glas en de houtset-houders (indien van toepassing); 2) Verbreek de gastoevoer. - Pagina 32 NL/BE 8.2.2 Waakvlam/thermokoppel unit Fig. 24 Wanneer 1 van beide moeten worden vervangen, dient de gehele unit te worden vervangen. Waakvlam/thermokoppel unit 4) Verwijder de branderplaat; 5) Verwijder de kabel voor de onsteker; 6) Verbreek de gasaansluiting naar de waakvlam; 7) Verwijder de moer die het thermokoppel fixeert;...
-
Pagina 33: Ombouwen Naar Andere Gassoort
NL/BE Ombouwen naar andere gassoort Ombouwen van aardgas naar propaan en omgekeerd is alleen mogelijk door een andere branderunit te plaatsen. Neem hiertoe contact op met uw leverancier. Hierbij moet een kenplaat geleverd worden. Geef bij bestelling altijd het serienummer op van het toestel. >... -
Pagina 34: Onderdelenlijst
NL/BE Onderdelenlijst Tabel 5: Onderdelenlijst flat fibre burners Whisper Feeling Sense Silence Ease Ease Spectra Cadra (BF100H) (BF100H) Nova Nova Hout Kiezel Omschrijving Nummer Nummer Nummer Nummer Nummer Nummer Nummer Nummer Frame Antraciet A9271453 A9270053 A9267753 20847648 20847648 A9274149 A9274149... -
Pagina 35: Technische Gegevens
NL/BE Technische gegevens Widescreen: Sense, Silence, Feeling, Ease (BF100H) Tabel 6: Technische gegevens van haarden met widescreen binnenwerk Land II 2L3BP II 2L3BP II 2e+3+ II 2e+3+ Toesteltype C11 of C31 C11 of C31 C11 of C31 C11 of C31... - Pagina 36 NL/BE Whisper, Spectra Nova Tabel 7: Technische gegevens van haarden met MV100 of MV200 binnenwerk Land II 2L3BP II 2L3BP II 2e+3+ II 2e+3+ Toesteltype C11 of C31 C11 of C31 C11 of C31 C11 of C31 Ingesteld op gassoort G30 But/prop Belasting Hi [kW]...
- Pagina 37 NL/BE MV150 Cadra Nova Tabel 8: Technische gegevens van haarden met MV150 binnenwerk Land Categorie II 2L3BP II 2L3BP II 2e+3+ II 2e+3+ Toesteltype C11 of C31 C11 of C31 C11 of C31 C11 of C31 Ingesteld op gassoort G30 But/prop Belasting Hi [kW] Rendementsklasse...
-
Pagina 38: Handleiding Voor De Gebruiker
NL/BE Handleiding voor de gebruiker < < < <... - Pagina 39 NL/BE > > > >...
-
Pagina 40: Veiligheidsaanwijzingen Voor De Gebruiker
NL/BE 9 Veiligheidsaanwijzingen voor de gebruiker • Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle oppervlaktes, inclusief het glas, zeer heet kunnen worden (heter dan 100 °C). Een uitzondering hierop vormen de onderzijde van de deur en de bedieningsknoppen. •... -
Pagina 41: Bediening
NL/BE 10 Bediening 10.1 Handbediening Het regelblok bevindt zich onder een bedieningsklepje. Bij de Whisper, Feeling en Silence opent u het klepje door er rechts op te drukken (kliksysteem). Bij de Cadra Nova en Spectra Nova opent u het klepje door op de onderkant ervan te drukken (kantelsysteem). -
Pagina 42: Uitschakelen 1) Draai Knop A Naar Stand
NL/BE Uitschakelen Draai knop A naar stand De waakvlam gaat uit; Waarschuwing! Indien, door welke oorzaak dan ook, de waakvlam dooft minimaal 5 minuten wachten alvorens de waakvlam opnieuw te ontsteken. Mogelijke oorzaken van het doven van de waakvlam zijn: •... -
Pagina 43: Werking Van De Afstandsbediening
NL/BE • Belangrijk! De radiofrequente afstandsbediening is bedoeld voor haarden die in een huiselijke omgeving zijn geplaatst in alle EU landen behalve in Oostenrijk, Denemarken, Finland en Griekenland. • De afstandsbediening is door uw installateur ingeregeld. 10.2.1 Werking van de afstandsbediening Ontsteek de haard zoals beschreven bij "handbediening"... -
Pagina 44: Batterijen Vervangen
NL/BE De haard herkent de afstandsbediening. De afstandsbediening functioneert nu; Controleer of u een piep hoort en de motor van het gasblok gaat draaien, als u op een knop van de afstandsbediening drukt. 10.2.3 Batterijen vervangen De batterijen van de afstandsbediening hebben een levensduur van ongeveer 1 jaar. -
Pagina 45: Reiniging En Onderhoud
NL/BE 11 Reiniging en onderhoud • Het toestel moet jaarlijks gereinigd en gecontroleerd worden door een erkend installateur. Dit geldt ook voor het MV-systeem. • Voor u het toestel schoonmaakt altijd eerst het toestel uitschakelen en af laten koelen. • U kunt de buitenkant van het toestel met een vochtige doek reinigen. -
Pagina 46: Afvoer Van Verpakking En Toesteld
NL/BE 12 Afvoer van verpakking en toesteld De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: • karton; • CFK-vrij schuim (zacht); • hout; • kunststof; • papier. Deze materialen moeten op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd. Batterijen gelden als chemisch afval. - Pagina 47 NL/BE > > > >...
- Pagina 48 NL/BE Saturnus 8 NL - 8448 CC Heerenveen Postbus 219 NL - 8440 AE Heerenveen +31(0)513 656500 +31(0)513 656501 < < < <...
