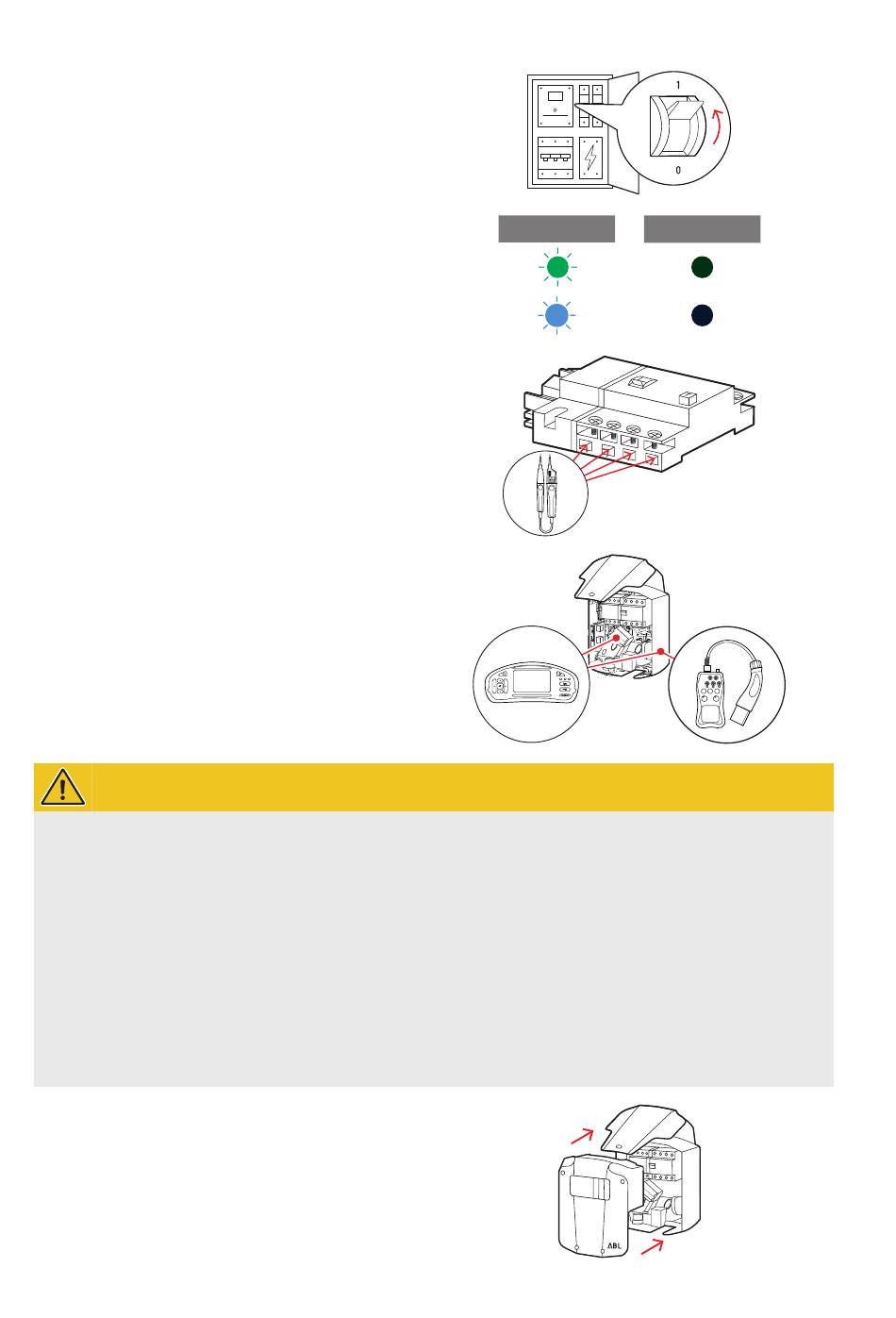

Schakel de installatieautomaat van de huisinstalla-
1
tie in.
y Zodra de wallbox op het elektriciteitsnet is aan-
gesloten, begint hij met het initialisatieproces.
y Beide leds knipperen en doven vervolgens.
Meet de spanning op de aansluitklemmen van de
2
aardlekschakelaar met behulp van de spanning-
tester.
y Bij 1-fasige systemen wordt de spanning tussen
de fase- en nuldraad gemeten.
y Bij 3-fasesystemen worden alle fasen tegen
elkaar (400 V) en alle fasen tegen de nuldraad
(230 V) gemeten.
Voer alle andere noodzakelijke controles uit met be-
3
hulp van de installatietester en de voertuigsimulatie-
adapter.
OPGELET!
Uitvoeren van alle noodzakelijke controles
Voer nu alle voor de installatieplek voorgeschreven controles van de wallbox en de elektrische installatie uit.
Daartoe behoren de volgende controles:
ƒ continuïteit van de aarddraadverbindingen
ƒ isolatieweerstand
ƒ lusimpedantie
ƒ spanningsval
ƒ activeringsstroom en activeringstijd van de aardlekschakelaar
ƒ draaiveldcontrole
evenals andere controles conform de lokale voorschriften.
Zet de bovenkap van de behuizing op de achterkap
4
van de behuizing.
Mechanische en elektrische installatie – Ingebruikneming van de wallbox
1 sec
1 sec
N
L1
L2
|
17
