Montage
Vleugel en kozijnkader verbinden
Activator en onderlegger

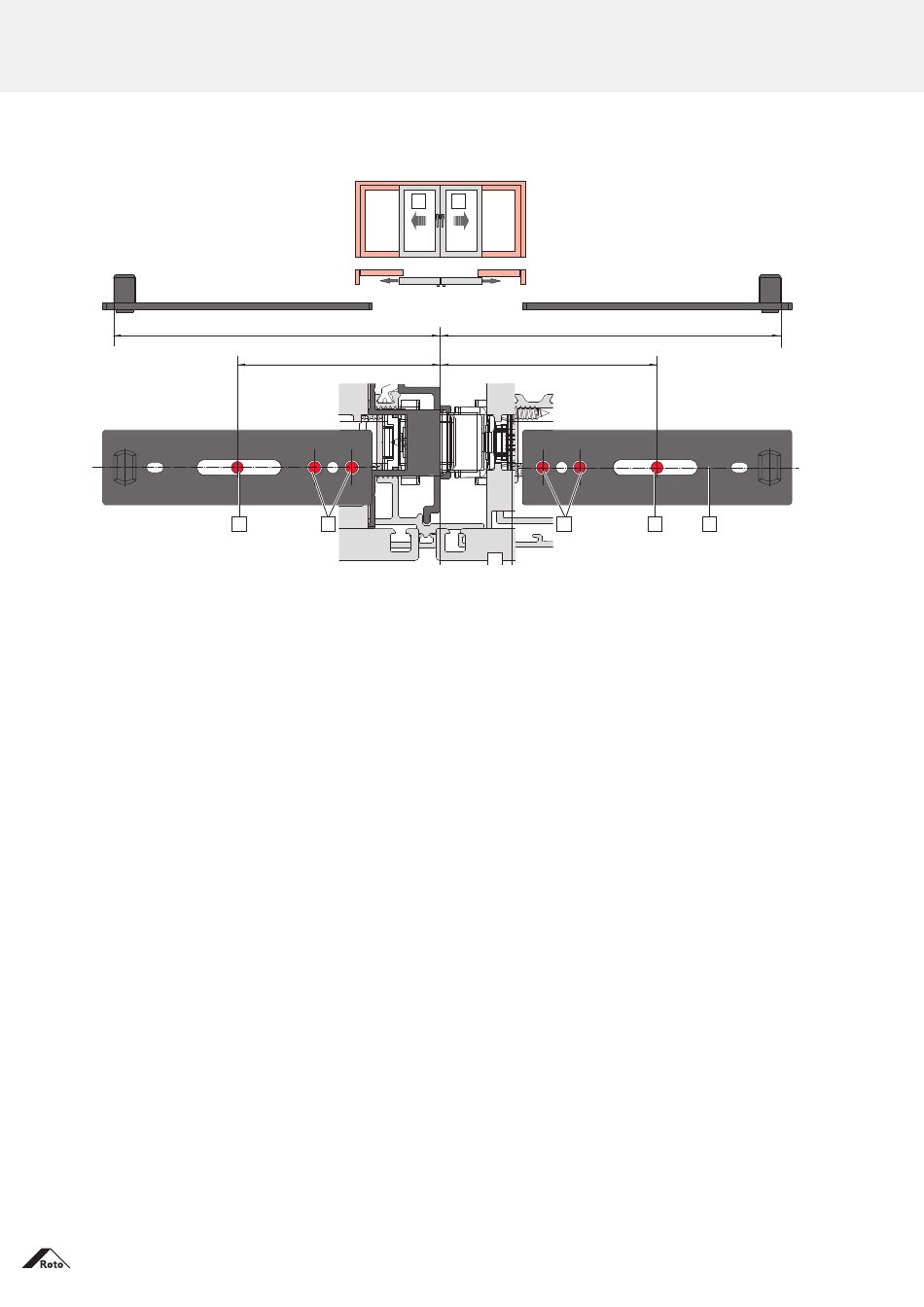

9.7.4.3 Schema C
Y
1
[A] eerst opengaande vleugel
[B] tweede opengaande vleugel
[C] Midden geleidingssponning in de geleidingsrail
1. Onderleggers met activator via positioneerhulpen verbinden. Daarbij moet erop gelet worden dat de langgaten op
één lijn liggen.
Boring voor schroef [1] voorboren (voor eerst opengaande vleugel op maat W, voor tweede opengaande vleugel
op maat Z zie profielcontrole). Elke activator met elk 1 schroef voor de positionering (maat Z en Y zie profielcon-
trole) licht aandraaien, zodat de activator zich nog bewegen kan.
Tweede opengaande vleugel [B] langzaam sluiten en weer openen om de inbouwpositie van de activator te
verkrijgen.
Boringen voor schroeven [2] voorboren.
Met 3 schroeven vastdraaien.
Tweede opengaande vleugel sluiten en kruk in sluitstelling brengen.
Eerst opengaande vleugel [A] langzaam sluiten en weer openen om de inbouwpositie van de activator te
verkrijgen.
Boringen voor schroeven [3] voorboren.
Met 3 schroeven vastdraaien.
118 · 04 / 2021 · IMO_403_NL_v8
B
A
Z
60±1
3
21.3 D
Roto Patio Inowa
X
W
65±1
2
1
C
wijzigingen voorbehouden
