Planningsaanwijzingen
3
2
2x0,75mm
12
6
7

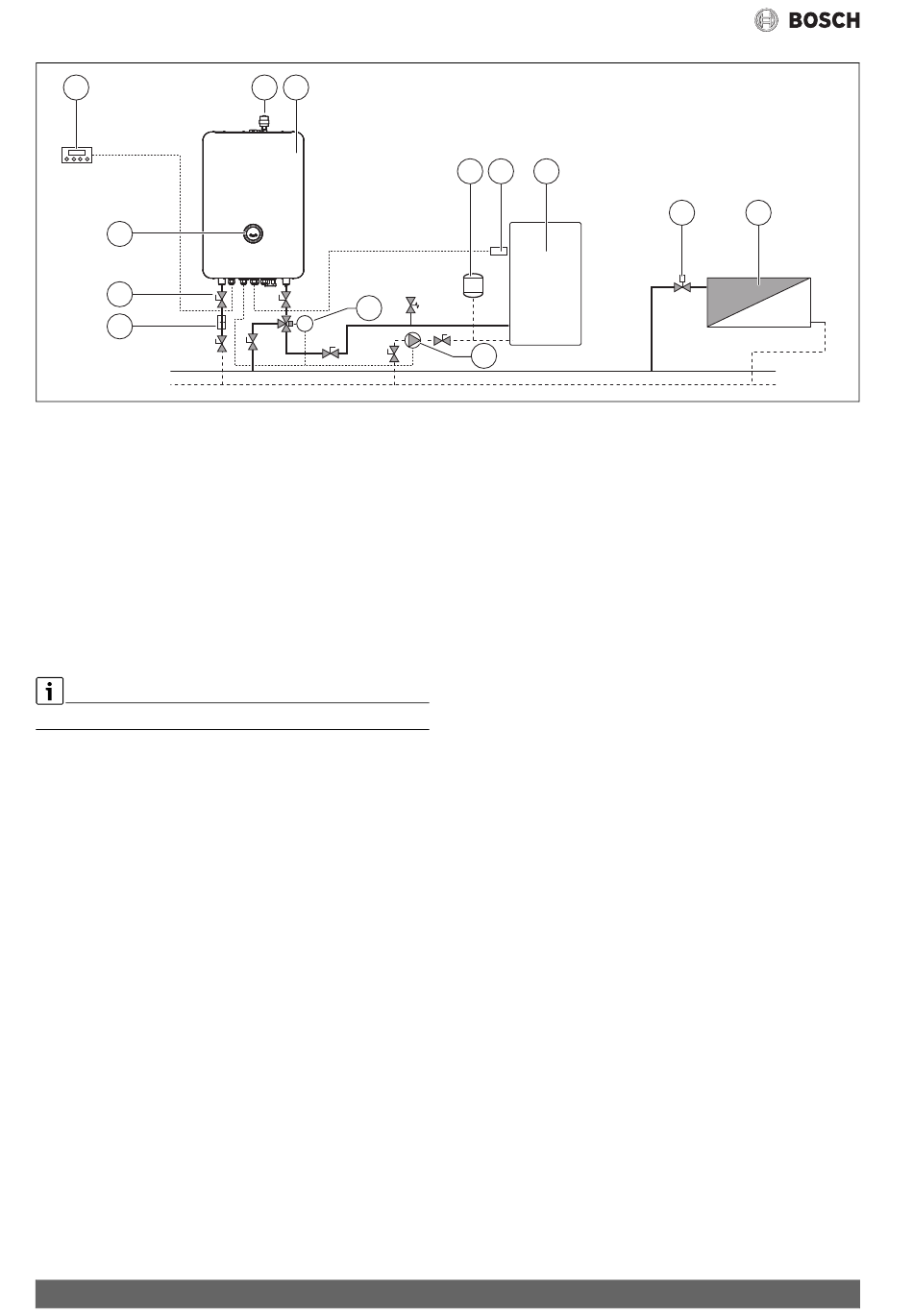

Afb. 39 Voorbeeld van aansluiting van het elektrische cv-toestel Tronic Heat 3000/3500 als vervangende warmtebron
[1]
Cv-toestel (vervangende warmtebron)
[2]
Radiator
[3]
Kamerthermostaat
[4]
Thermostaatkraan
[5]
Expansievat
[6]
Afsluiter
[7]
Vuilfilter
[8]
Ontluchtingsklep
[11] DWV (3-wegklep)
[12] Cv-ketelsturing
[17] Pomp
[19] Temperatuursensor hoofdwarmtebron
[20] Hoofdwarmtebron
Alle bovengenoemde schema's dienen uitsluitend ter informatie.
42
8
1
11
M
5 19
20
17
Tronic Heat 3000-3500 – 6721825535 (2020/09)
4
2
0010010164-001
