14
Installatie inspecteren en onderhouden
B Maak de beide schroeven aan de verbindingsplaat
los en neem de verbindingsplaat weg.
B Verwijder de beide schroeven links en rechts aan het
onderste ketelachterwanddeel.
B Hef de onderste ketelachterwanddelen lichtjes op en
verwijder ze naar achter.
B Maak de spanveer onder de rookgasaansluiting los,
klap de isolatie naar boven en hang deze vast met de
spanveer (afb. 75, [1]).
B Verwijder het reinigingsdeksel aan het achterste ele-
ment (afb. 75, [2]) en aan de rookgascollector
(afb. 75, [3]).
B Verwijder de losgekomen verbrandingsresidus uit de
vuurhaard, uit de rookgaskanalen evenals uit de
rookgascollector.
B Controleer de afdichtingssnoeren aan de reinigings-
openingen en aan de branderdeur. Vervang bescha-
digde of uitgeharde afdichtingssnoeren.
De passende afdichtingssnoeren kunt u be-
stellen bij uw vertegenwoordiging.
B Reinig de rookgaskeerplaten met de reinigingsbor-
stels.
B Plaats de rookgaskeerplaten in de rookgaskanalen
( hoofdstuk 8.8.5 "Rookgaskeerplaten plaatsen",
pagina 31).
B Bevestig het reinigingsdeksel en sluit de brander-
deur. Draai de schroeven gelijkmatig aan.
B Klap de isolatie van het achterste element naar be-
neden en trek ze met een spanveer samen onder de
rookgasaansluiting (afb. 76, [1]).
B Hang de onderste ketelachterwanddelen links en
rechts in de sleuven van de omgeplooide zijde van
de bovenste ketelachterwand en van de zijwand.
Schroef de verbindingsplaat onder de rookgassteun
op de onderste ketelachterwanddelen.
56

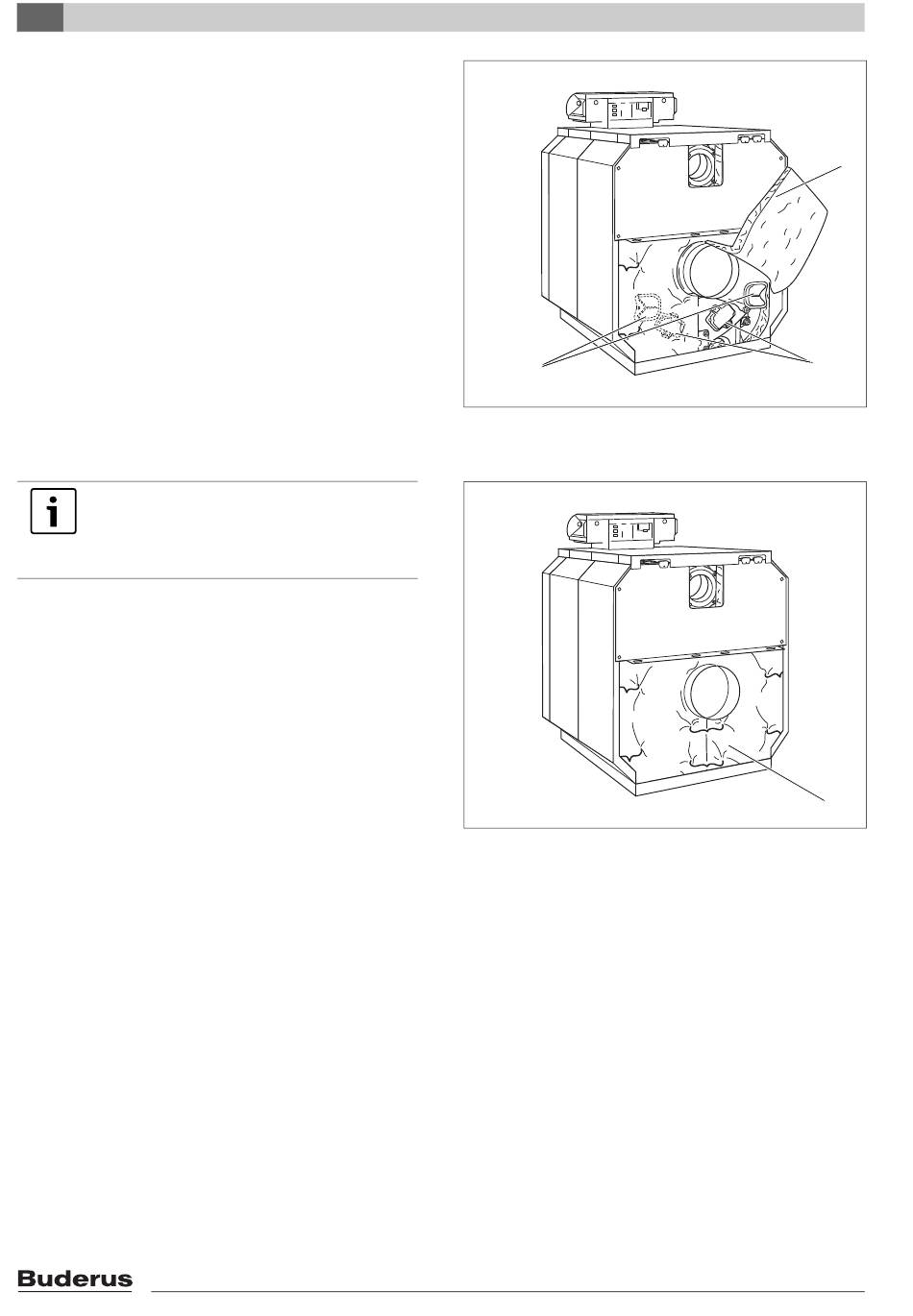

Afb. 75 Reinigingsdeksel demonteren
Afb. 76 Isolatie van het achterste element samentrekken
Logano GE515 - Wijzigingen op basis van technische verbeteringen voorbehouden!
3
1
2
1
