Installeer zonnestation
5
Installeer zonnestation
5.1
Monteer zonnestation
Het zonnestation kan links en rechts op de boiler worden
gemonteerd.
Hierna wordt alleen de montage links op de boiler ge-
toond. De montage aan de rechterkant verloopt op de-
zelfde wijze.
▶ Neem het deksel van de boiler.
▶ Hang de montagehaken [1] aan de mantel van de boiler en richt deze
op het midden van de felsnaad.

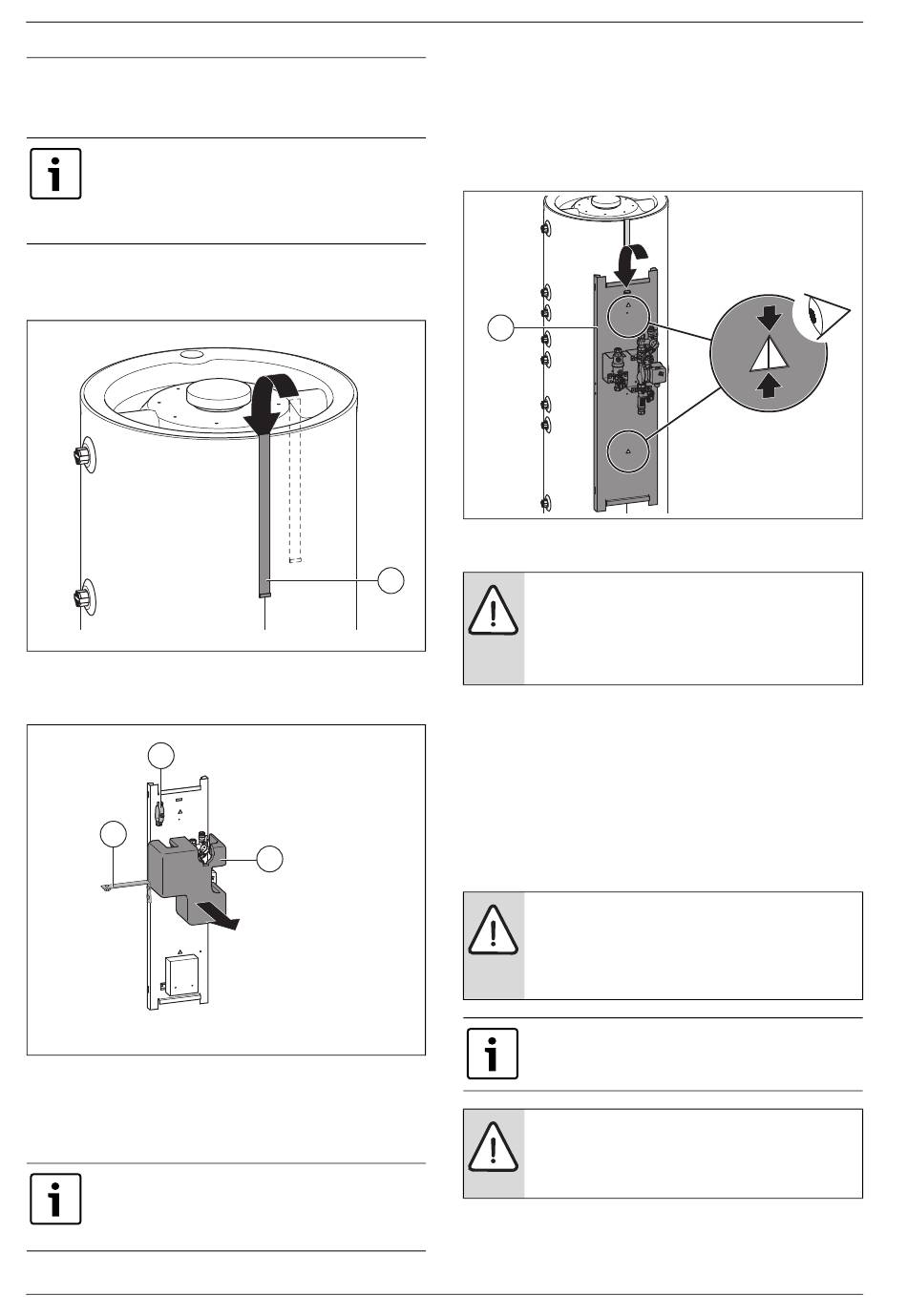

Afb. 10 Hang de montagehaken aan de boiler
[1]
Montagehaak
▶ Neem de isolatiekap van het zonnestation.
1
3
Afb. 11 Neem de isolatiekap weg en hoek monteren
[1]
RVS-houder voor dubbele zonneleiding (toebehoren)
[2]
Isolatiekap
[3]
Hoeksteun (toebehoren aansluitset) ter bevestiging van het ex-
pansievat
De montage van de hoeksteun [3] is optioneel (wanneer
het expansievat direct op de montageplaat moet worden
aangebracht). Bij wandmontage moet de hoeksteun op
deze plaats niet worden gemonteerd.
8
1
6 720 802 132-22.1ITL
2
6 720 802 132-35.1ITL
▶ Hoeksteun (toebehoren) voor expansievat (toebehoren) met de
schroeven, moeren en vulringen uit de aansluitset op de montage-
plaat bevestigen.
▶ Monteer de rvs-houder voor de dubbele zonneleiding (toebehoren)
met de bouten en ringen op de montageplaat.
▶ Hang de montageplaat [1] aan de montagehaken en richt deze met
behulp van de uitgestansde driehoeken uit op de felsrand.
1
Afb. 12 Uitrichten montageplaat
[1]
Montageplaat
OPMERKING: Materiële schade aan de boiler!
Boor geen gaten voor de schroeven in de boiler; hier-
door kan schade aan de boiler ontstaan!
▶ Bevestig de montageplaat alleen met de meegelever-
de zelftappende schroeven op de boiler.
▶ Bevestig de montageplaat met de zelftappende schroeven op de boi-
ler. Let erop, dat de montageplaat correct is uitgelijnd en dat de
schroeven naast de felsnaad in de boilermantel worden geschroefd.
De schroefverbinding is alleen bedoeld om de montageplaat vast te
zetten. Het gewicht wordt door de montagehaken gedragen.
▶ Verbindt de zonneslangen met de aanvoer en retour en let erop, dat
de hoekstukken van de zonneslangen met de meegeleverde dichtin-
gen op de boiler worden aangebracht.
5.2
Elektrische aansluiting
GEVAAR: Levensgevaar door elektrocutie!
▶ Voor werkzaamheden aan het elektrische deel de voe-
dingsspanning (230 V AC) onderbreken (zekering,
vermogensautomaat) en beveiligen tegen onbedoeld
herinschakelen.
De stroomaansluiting mag alleen door een erkend instal-
lateur worden uitgevoerd.
OPMERKING: Beschadiging van de pomp door drooglo-
pen!
▶ Stel de pomp pas in bedrijf, wanneer het leidingsy-
steem met leidingwater is gevuld.
Design-zonnestation – 6 720 804 401 (2012/12)
6 720 802 132-23.1ITL
