Liquiline CM44P
4.1.4
Wandmontage
4

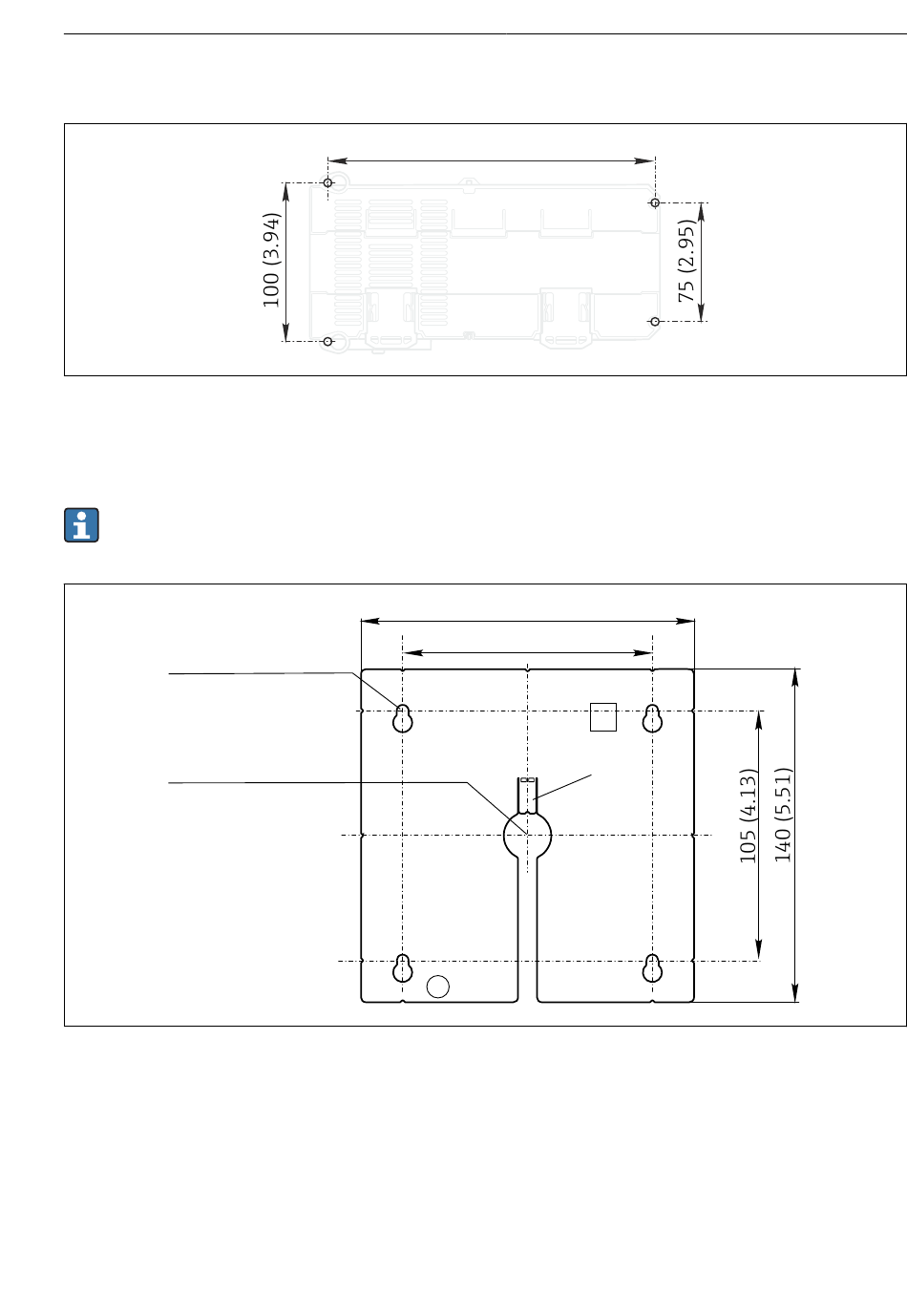

Boorpatroon voor wandmontage in mm (in)
4.1.5
Montage van het externe display
De montageplaat dient ook als boorsjabloon. De markeringen aan de zijkant helpen u bij
het markeren van de positie van de boorgaten.
4 x min. Ø 8 (0.31)
min. Ø 15 (0.59)
5
Montageplaat externe display, afmetingen in mm (in)
A
borging
B
Productie-uitsparing, geen functie voor de gebruiker
Endress+Hauser
205.5 (8.09)
4 x Ø 4.5 (0.18)
140 (5.51)
105 (4.13)
b
b
a
Montage
A0027859
A0025371
15
