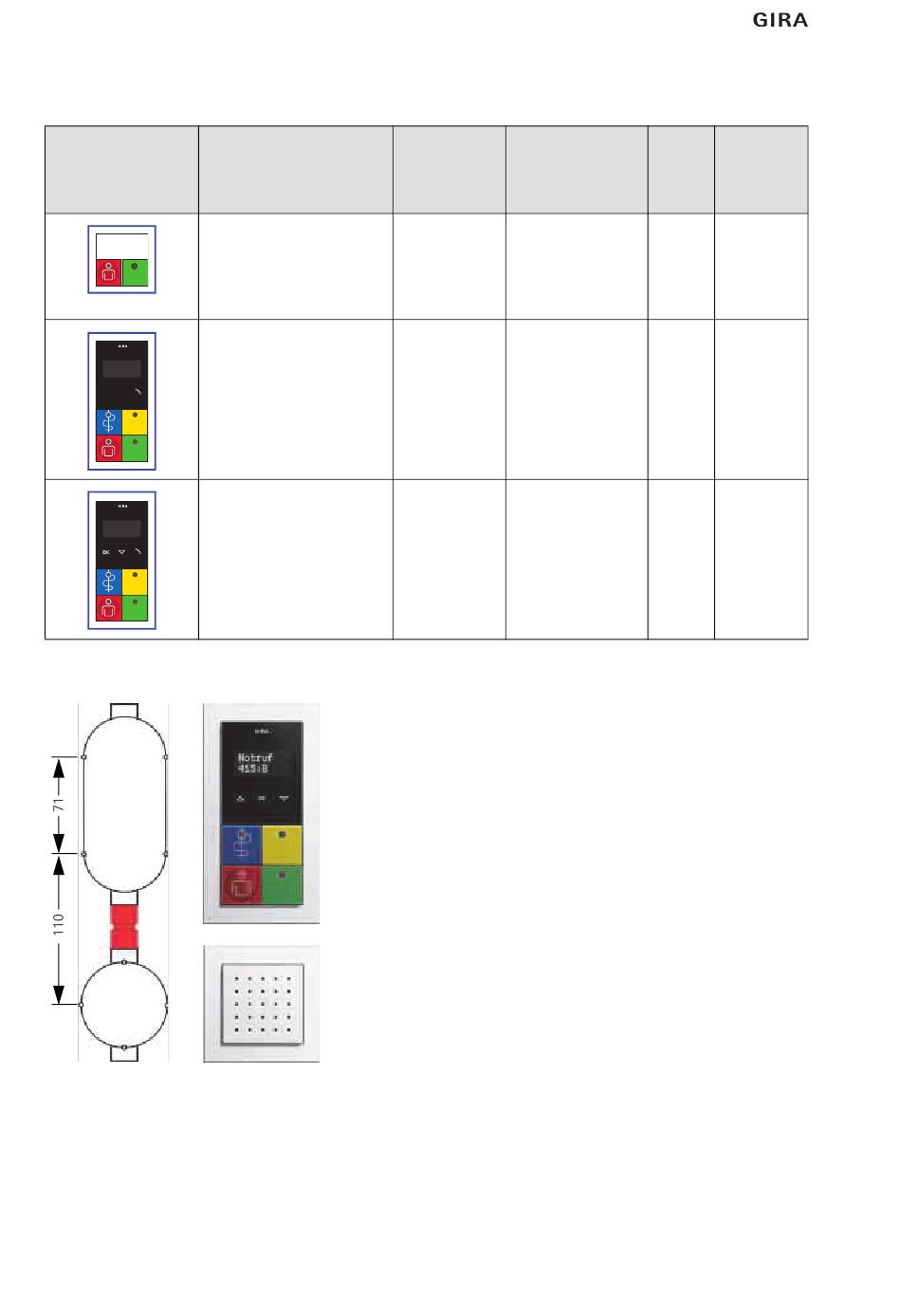

Systeemoverzicht Oproepsysteem 834 Plus
Afbeelding
Aanduiding
Kamermodule met oproep-
en aanwezigheidsknop
(ZM+)
Art.-nr. 5920 ..
Kamerterminal met artsop-
roep en aanwezigheid 2
Plus (ZT+)
Art.-nr. 5925 ..
OK
(spraakmodule bij levering
inbegrepen)
OK
Dienstruimteterminal met
artsoproep en aanwezig-
heid 2 Plus (DZT+)
Art.-nr. 5929 ..
(spraakmodule bij levering
inbegrepen)
OK
Montage-instructie voor kamerterminal en dienstruimteterminal:
Afbeelding 3: Optimale configuratie van de inbouwdozen met het afstandsstuk
10
Aansluiting op Montagelocatie
Kamerbus
Patiëntenkamer/
Stationsbus
dienstruimte:
- naast de kamer-
deur
Kamerbus
Patiëntenkamer:
Stationsbus
naast de deur
Kamerbus
Dienstruimte:
Stationsbus
naast de deur
Voor een optimale uitstraling moet de afstand tussen de
terminal en de spraakmodule worden uitgevoerd zoals
hieronder afgebeeld. Bij de producten ZT+ (art.-nr.:
5925 ..) en DZT+ (art.-nr.: 5929: ..) worden inbouwdozen
(enkel- en tweevoudig) en een passend afstandsstuk
meegeleverd.
Aansluiting
Spraak-
patiënten-
funct.
handappara
at
-
-
-
-
07.2016/V 4.0
