Samenvatting van Inhoud voor Zeversolar Evershine TL3680
-
Pagina 2: Inhoudsopgave
Inhoudsopgave 1 Toelichting bij deze handleiding ................. 4 1.1 Toepassingsgebied ......................4 1.2 Doelgroep ......................... 4 1.3 Symbolen in deze handleiding ..................5 2 Veiligheid ......................6 2.1 Reglementair gebruik ...................... 6 2.2 Veiligheidsrichtlijnen ....................... 6 2.3 Belangrijke veiligheidsaanwijzingen ................7 2.4 Symbolen op het typeplaatje .................. - Pagina 3 5.4.2 Netaansluiting ......................19 5.4.3 Tweede aardleiding aansluiten ................22 5.4.4 Aardlekbeveiliging....................23 5.4.5 Overspanningscategorie ..................24 5.4.6 Leidingbeveiligingsschakelaars ................24 5.5 DC-aansluiting ....................... 25 5.5.1 Voorwaarden voor de DC-aansluiting ..............25 5.5.2 DC-connectoren confectioneren ................ 26 5.5.3 DC-connectoren demonteren ................29 5.5.4 PV-generator aansluiten ..................
- Pagina 4 10.2 AC-uitgangswaarden ....................51 10.3 Veiligheidsvoorschriften ..................... 52 10.4 Algemene gegevens ....................53 10.5 Rendement ........................54 10.5.1 Rendementscurve TL3680 ................54 10.5.2 Rendementscurve TL5000-10 ................55 10.6 Vermogensreductie ....................56 11 Zoeken naar fouten ..................57 12 Onderhoud ....................... 59 12.1 Contacten van de DC-schakelaar reinigen ..............
-
Pagina 5: Toelichting Bij Deze Handleiding

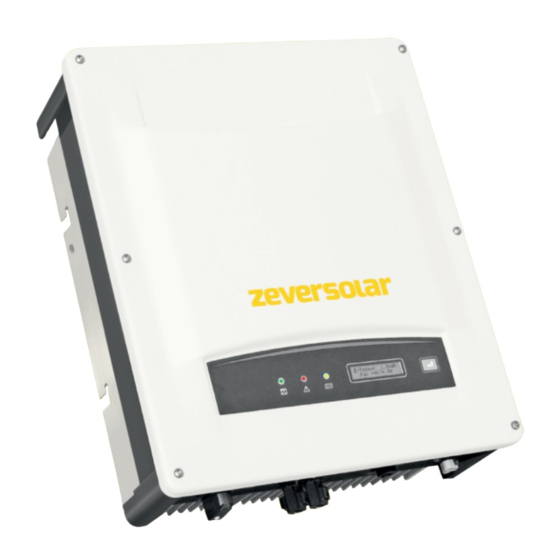

1.1 Toepassingsgebied Deze handleiding beschrijft de montage, installatie, inbedrijfstelling en het onderhoud van de onderstaande omvormers van Zeversolar: Evershine TL3680, TL5000-10. De meegeleverde documentatie maakt deel uit van het product.De documentatie moet worden gelezen, in acht worden genomen en op een altijd toegankelijke plek worden bewaard. -
Pagina 6: Symbolen In Deze Handleiding
1.3 Symbolen in deze handleiding In deze handleiding worden de volgende soorten veiligheidsaanwijzingen en algemene aanwijzingen gebruikt: GEVAAR! "GEVAAR!" markeert een veiligheidsaanwijzing waarvan het niet in acht nemen direct tot de dood of ernstig lichamelijk letsel leidt. WAARSCHUWING! "WAARSCHUWING!" markeert een veiligheidsaanwijzing waarvan het niet in acht nemen tot de dood of ernstig lichamelijk letsel kan leiden. -
Pagina 7: Veiligheid
2.2 Veiligheidsrichtlijnen De Evershine-omvormers voldoen aan de eisen van de Laagspanningsrichtlijn 2006/95/EG en de EMC-richtlijn 2004/108/EG. Ze zijn voorzien van de CE-markering. Voor meer informatie over certificaten in andere landen en regio's zie de website op www.zeversolar.com. Installatie- en bedieningshandleiding... -
Pagina 8: Belangrijke Veiligheidsaanwijzingen
2.3 Belangrijke veiligheidsaanwijzingen GEVAAR! Levensgevaar door hoge spanningen in de omvormer! • Alle werkzaamheden aan de omvormer mogen uitsluitend worden uitgevoerd door geschoolde vakmensen die alle veiligheidsaanwijzingen in deze handleiding hebben gelezen en deze volledig hebben begrepen. • Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen. -
Pagina 9: Symbolen Op Het Typeplaatje
2.4 Symbolen op het typeplaatje Symbool Toelichting Waarschuwing voor hoge spanning De omvormer werkt met hoge spanning en hoge stroom. Alle werkzaamheden aan de omvormer mogen uitsluitend door geschoolde en geë xamineerde vakmensen worden uitgevoerd. Waarschuwing voor hete oppervlakken De omvormer kan heet worden als hij in bedrijf is. Vermijd aanraking tijdens bedrijf. -
Pagina 10: Basisbescherming
2.5 Basisbescherming De omvormer is af fabriek voorzien van de volgende veiligheidsinrichtingen: 1) Over- en onderspanningsbeveiliging 2) Over- en onderfrequentiebeveiliging 3) Overtemperatuurbewaking 4) Aardlekbewaking 5) Isolatiebewaking 6) Bescherming tegen vorming van een stand-alone netwerk 7) Bewaking van de gelijkstroomcomponent Installatie- en bedieningshandleiding... -
Pagina 11: Uitpakken
3 Uitpakken 3.1 Leveringsomvang Onderdeel Omschrijving Aantal Omvormer Wandsteun Montagemateriaal: grote onderlegringen(2× ) bouten met ronde kop M5x12mm (2× ) muurpluggen en bouten (4x) kabelschoen (1× ), aardingsschijf (1× ) Positieve DC-connectoren Negatieve DC-connectoren AC-stekker RJ45-stekkers Documentatie Controleer of alle onderdelen in de doos zitten. Mocht er iets ontbreken, neem dan contact op met uw handelaar. -
Pagina 12: Montage
4 Montage 4.1 Omgevingsvoorwaarden Zorg ervoor dat de omvormer buiten het bereik van kinderen wordt gemonteerd. De omvormer moet op een plaats worden gemonteerd, waar hij niet per ongeluk kan worden aangeraakt. De omvormer moet goed toegankelijk zijn voor inbouw- en onderhoudswerkzaamheden. - Pagina 13 Voor een optimale werking mag de omgevingstemperatuur niet hoger dan 40° C zijn. Om te voorkomen dat het vermogen van de omvormer automatisch wordt gereduceerd wegens oververhitting, moet de omvormer zo worden gemonteerd dat hij nooit langere tijd blootstaat aan directe zoninstraling. De montagelocatie, -wijze en -ondergrond dienen geschikt te zijn voor het gewicht en de afmetingen van de omvormer.
-
Pagina 14: Montagelocatie Kiezen
4.2 Montagelocatie kiezen Waarschuwing! Levensgevaar door vuur of explosie. • Monteer de omvormer niet op brandbare materialen. • Monteer de omvormer niet op plekken waar zich licht ontvlambare stoffen bevinden. • Monteer de omvormer niet in explosiegevaarlijke omgevingen. De omvormer moet loodrecht of maximaal 15° naar achteren gekanteld worden gemonteerd. -
Pagina 15: De Omvormer Met Wandsteun Monteren
4.3 De omvormer met wandsteun monteren VOORZICHTIG! Gevaar voor lichamelijk letsel door het hoge gewicht van de omvormer! • Houd tijdens de montage rekening met het gewicht van de omvormer van ca. 19.5 kg. Werkwijze: Gebruik de wandsteun als boormal en markeer de positie van de boorgaten. - Pagina 16 Til de omvormer aan de handgrepen aan de zijkant op en hang hem licht naar voren hellend aan de wandsteun. Controleer aan beide kanten of de omvormer goed is ingehangen. Druk de omvormer zo ver mogelijk in de wandsteun en bevestig hem met behulp van de M5-schroeven en onderlegringen aan beide kanten aan de wandsteun.
-
Pagina 17: Elektrische Aansluiting
5 Elektrische aansluiting 5.1 Veiligheid WAARSCHUWING! Gevaar voor lichamelijk letsel door elektrische schok! • De omvormer mag uitsluitend door geschoolde en erkende vakmensen worden geï nstalleerd. • Alle elektrische installaties moeten voldoen aan de normen van de nationale aansluitvoorschriften evenals aan de ter plaatse geldende richtlijnen. VOORZICHTIG! Gevaar voor lichamelijk letsel door elektrische schok! •... -
Pagina 18: Systeemopbouw Zonder Ingebouwde Dc-Schakelaar
5.2 Systeemopbouw zonder ingebouwde DC-schakelaar Het is mogelijk dat volgens plaatselijke normen of richtlijnen is voorgeschreven dat PV-installaties aan DC-zijde van een externe DC-schakelaar moeten zijn voorzien. De DC-schakelaar moet in staat zijn ten minste de nullastspanning van de PV-generator plus een veiligheidsreserve van 20% veilig te scheiden. -
Pagina 19: Ac-Aansluiting
5.4 AC-aansluiting GEVAAR! Levensgevaar door hoge spanningen in de omvormer! Controleer voor u met de elektrische aansluiting begint of de leidingbeveiligingsschakelaar is uitgeschakeld en tegen herinschakelen is beveiligd. 5.4.1 Voorwaarden voor de AC-aansluiting Kabelvereisten De aansluiting aan het openbare stroomnet gebeurt door middel van drie leidingen (L, N en PE).Voor litzedraad worden de volgende specificaties aanbevolen. -
Pagina 20: Netaansluiting
De maximale kabellengten in relatie tot de kabeldoorsnede worden in de onderstaande tabel weergegeven. Leidingdoorsnede Maximale kabellengte TL3680 TL5000-10 4 mm² 25 m 16 m 6 mm² 40 m 24 m De vereiste leidingdoorsnede hangt af van het opgegeven vermogen van de omvormer, de omgevingstemperatuur, de bekabelingsmethode, het kabeltype, de leidingverliezen, de in het desbetreffende land geldende installatievoorschriften en andere criteria. - Pagina 21 Werkwijze Schakel de leidingbeveiligingsschakelaar uit en beveilig deze tegen onopzettelijk herinschakelen. Schuif de stelschroef (D) over de AC-leiding. Schuif de schroefmof (B) met de afdichtring over de AC-leiding. Buig de AC-leiding. De buigradius moet ten minste het viervoudige van de diameter van de leiding bedragen.
- Pagina 22 • Steek de aardleiding (groen-geel) in de schroefklem met het aardingsteken en draai de schroef met behulp van een pozidriv-schroevendraaiermet een koppel van 0,8Nm...1NM aan. • Steek de nulleider N (blauw) in de schroefklem N van de aansluitbus en draai de schroef vast. •...
-
Pagina 23: Tweede Aardleiding Aansluiten
5.4.3 Tweede aardleiding aansluiten Indien nodig kan de aardklem voor het aansluiten van een tweede aardleiding of als potentiaalvereffening worden gebruikt. Werkwijze Verwijder de kabelschoen, steek de gestripte aardleiding in de kabelschoen en krimp het contact. Schuif de onderlegring, de kabelschoen met de aardleiding en de aardingsschijf in de aangegeven volgorde over schroef. -
Pagina 24: Aardlekbeveiliging
5.4.4 Aardlekbeveiliging De omvormer is uitgerust met een voor alle stroomtypen gevoelige aardlekbewaking met geï ntegreerde verschilstroomsensor conform DIN VDE 0100-712 (IEC60364-7-712:2002). Daarom is een aanvullende aardlekbeveiliging niet noodzakelijk. Als volgens de voorschriften ter plaatse de installatie van een aardlekbeveiliging vereist is, kan als aanvullende beveiliging een aardlekbeveiliging van het type A of B worden geï... -
Pagina 25: Overspanningscategorie
5.4.5 Overspanningscategorie De omvormer kan in openbare stroomnetten van installatiecategorie III of lager conform IEC 60664-1 worden gebruikt. Dit betekent dat hij permanent kan worden aangesloten aan het netaansluitpunt van een gebouw. Bij installaties met lange kabeltrajecten in de open lucht zijn aanvullende maatregelen voor de overspanningsbeveiliging vereist om de overspanningscategorie IV naar overspanningscategorie III te reduceren. -
Pagina 26: Dc-Aansluiting
5.5 DC-aansluiting GEVAAR! Levensgevaar door hoge spanningen in de omvormer! • Vóór het aansluiten van de PV-generator moet worden gecontroleerd of de DC-schakelaar uitgeschakeld en tegen herinschakelen beveiligd is. • De DC-stekkers mogen niet worden gescheiden als ze belast worden. 5.5.1 Voorwaarden voor de DC-aansluiting AANWIJZINGEN Als Y-kabels worden gebruikt, moeten de volgende aanwijzingen in acht... -
Pagina 27: Dc-Connectoren Confectioneren
• De positieve aansluitkabels van de PV-panelen moeten voorzien zijn van de positieve DC-connectoren. • De negatieve aansluitkabels van de PV-panelen moeten voorzien zijn van de negatieve DC-connectoren. • Bij een omgevingstemperatuur van meer dan 10° C mag de nullastspanning van de PV-strings niet meer dan 90% van de maximale DC-ingangsspanning van de omvormer bedragen.Zo wordt voorkomen dat de spanning bij lagere omgevingstemperaturen de maximale DC-ingangsspanning van de omvormer... - Pagina 28 Ga bij het confectioneren van de DC-connectoren als volgt te werk: Strip de isolatie over 12 mm. Steek de gestripte kabel in de DC-connector. Let er daarbij op dat de gestripte kabel en de DC-connectoren dezelfde polariteit hebben. Druk de klembeugel naar beneden tot deze hoorbaar vastklikt. Installatie- en bedieningshandleiding...
- Pagina 29 Controleer of de kabel goed vastzit: Resultaat Maatregel Als de litzedraden in de opening van • Ga verder met punt 5. de klembeugel te zien zijn, zit de kabel goed. Als de litzedraad niet in de opening te • Maak de klembeugel los. Haak hiervoor zien is, zit de kabel niet goed.
-
Pagina 30: Dc-Connectoren Demonteren
5.5.3 DC-connectoren demonteren 1. Draai de wartelmoer los. 2. Maak de DC-connector los door een platte schroevendraaier (bladbreedte: 3,5mm) in de zijdelingse vergrendeling te steken en deze open te wrikken. 3. Trek de DC-connector voorzichtig uit elkaar. 4. Maak de klembeugel los. Haak hiervoor een platte schroevendraaier (bladbreedte: 3,5mm) in de klembeugel en wrik de klembeugel open. -
Pagina 31: Pv-Generator Aansluiten
5.5.4 PV-generator aansluiten OPGELET! De omvormer kan door overspanning onherstelbaar beschadigd raken! Als de spanning van de strings de maximale DC-ingangsspanning van de omvormer overschrijdt, kan deze door overspanning onherstelbaar worden beschadigd. De aanspraak op garantie vervalt in dergelijke gevallen. •... - Pagina 32 Controleer of alle DC-connectoren stevig vastzitten. OPGELET! Beschadiging van de omvormer door binnendringend vocht en stof! DC-ingangen die niet worden gebruikt moeten van afdichtpluggen worden voorzien, zodat geen vocht of stof in de omvormer kan binnendringen. • Zorg ervoor dat alle DC-connectoren goed zijn afgedicht. Installatie- en bedieningshandleiding...
-
Pagina 33: Communicatie
Wij bieden een platform voor de bewaking op afstand aan onder de naam "Solarcloud". De "Solarcloud" app kan op Android- of iOS-apparaten worden geï nstalleerd. Meer informatie over dit systeem vindt u op de website http://solarcloud.zeversolar.com. De pinindeling van de RJ45-bus van de omvormer is als volgt: Installatie- en bedieningshandleiding... - Pagina 34 Pin1------- TX_RS485A Pin2-------TX_RS485B Pin3-------RX_RS485A Pin4-------GND Pin5-------GND Pin6-------RX_RS485B Pin7-------+7V Pin8-------+7V De netwerkkabel moet voldoen aan de norm EIA/TIA 568A of 568B en moet UV-bestendig zijn als hij buiten wordt gebruikt. OPGELET! Beschadiging van de omvormer door binnendringend vocht en stof! Als de RJ45-stekker niet of niet correct is geï nstalleerd, kan de omvormer kapot gaan doordat vocht en stof de RJ45-bus corroderen.
- Pagina 35 Verwijder de RJ45-stekker die bij de omvormer wordt meegeleverd en demonteer deze. Onderdeel Omschrijving Aantal Kleur Dopmoer Zwart Afdichting Zwart Schroefbus Zwart Afdichting Zwart Haal de netwerkkabel als volgt door de componenten van de RJ45-stekker. Haal de netwerkkabel door de RJ45-trapeziumbus. Draai de schroefmof vervolgens stevig vast op de RJ45-bus (koppel: 1,5 - 1,7 Nm).
- Pagina 36 Demontage van de RJ45-stekker: Draai de wartelmoer los. Draai de schroefmof los. Verwijder de netwerkkabel en draai de dopmoer vervolgens met de hand op de RJ45-trapeziumbus. Indien nodig kan er bij de installatie en demontage op locatie een verstelbare sleutel worden gebruikt.
-
Pagina 37: Firmware Actualiseren Via Usb
6.2 Firmware actualiseren via USB De firmware van de microcontroller kan alleen via USB (MCU) worden bijgewerkt. De update mag alleen door een onderhoudstechnicus worden uitgevoerd. Onderhoudstechnici kunnen de waarden van de bewaakte grenswaarden met behulp van de software "Easy Config" via USB wijzigen. Over een dergelijke wijziging moet het energiebedrijf in kennis worden gesteld. -
Pagina 38: Inbedrijfstelling
7 Inbedrijfstelling AANWIJZING! Gevaar voor lichamelijk letsel door verkeerde installatie! Het wordt ten zeerste aanbevolen voor de inbedrijfstelling de volgende tests uit te voeren, om een mogelijke beschadiging van het apparaat door een verkeerde installatie te voorkomen. 7.1 Elektrische tests Om de elektrische veiligheid te garanderen moeten de volgende elektrische tests worden uitgevoerd: ①... -
Pagina 39: Mechanische Tests
WAARSCHUWING! Levensgevaar door wisselspanning! • Pak de AC-kabels uitsluitend aan de isolatie beet. • Draag een persoonlijke veiligheidsuitrusting, bijv. isolatiehandschoenen. ⑤ Spanning van het openbare stroomnet controleren: Controleer of de spanning van het stroomnet bij het aansluitpunt van de omvormer overeenkomt met de toegestane waarde. - Pagina 40 Normaal: na de controle gaat de omvormer over in de toestand "normaal" en levert terug aan het openbare stroomnet. In tijden met weinig of helemaal geen zoninstraling kan het gebeuren dat de omvormer voortdurend opstart en weer afschakelt. De reden hiervoor is dat de PV-generator niet voldoende stroom genereert.
-
Pagina 41: Omvormer Spanningsvrij Schakelen
8 Omvormer spanningsvrij schakelen Voordat er werkzaamheden aan de omvormer mogen worden verricht, moet deze altijd op de in dit hoofdstuk beschreven manier spanningsvrij worden geschakeld.Houd daarbij altijd de aangegeven volgorde aan. 1. Schakel de leidingbeveiligingsschakelaar uit en beveilig hem tegen herinschakelen. 2. -
Pagina 42: In Bedrijf
6. Wacht tot alle leds en de display uit zijn. GEVAAR! Levensgevaar door hoge spanningen in de omvormer! De condensatoren in de omvormer hebben 5 minuten nodig om zich volledig te ontladen. • Wacht 5 minuten voordat u de omvormer opent. 9 In bedrijf In dit hoofdstuk worden de leds, de bedieningsknop en de displaymeldingen toegelicht. -
Pagina 43: Display
9.1.1 Display Voor de displaymeldingen zijn 2 regels met ieder 16 tekens beschikbaar. In de onderste regel wordt steeds aangegeven hoe hoog het actuele vermogen bij de uitgang is (Pac = xxx.x W). In de bovenste regel wordt standaard de actuele status aangegeven. -
Pagina 44: Bedieningsknop
9.1.2 Bedieningsknop De omvormer is voorzien van een bedieningsknop waarmee tussen de verschillende displaymeldingen voor meetwaarden en gegevens kan worden gebladerd, de volgende waarde kan worden opgeroepen en de weergave van de gewenste informatie op de display kan worden vastgezet. De displaymenu's zijn doorlopend, d.w.z. -
Pagina 45: Leds
9.1.3 Leds De omvormer is voorzien van drie leds in de kleuren groen, rood en geel, die informatie over de verschillende bedrijfstoestanden geven: Groene led: De groene led brandt als de omvormer normaal werkt. Gele led: De gele led knippert als de omvormer met andere apparaten (PMU, Solarlog enz.) communiceert. - Pagina 46 Stap 1: controleer of de omvormer volgens voorschrift met de PV-panelen is verbonden (zonder AC-verbinding). De display kan de volgende meldingen weergeven: Foutcode: 35 Pac= 0.0 W Stap 2: druk een keer per seconde op de bedieningsknop (zie hoofdstuk9.1) tot het volgende op de display te zien is: TL×...
- Pagina 47 Opmerking: 1．Als op de display "DEFAULT" wordt weergegeven, moet u zo lang op de bedieningsknop drukken tot de display de gewenste veiligheidsvoorschriften weergeeft. 2．Als u andere veiligheidsvoorschriften wilt instellen, kunt u dat op dezelfde manier doen als in het voorbeeld voor Nederland is uitgelegd. Installatie- en bedieningshandleiding...
-
Pagina 48: Displaymeldingen
9.2 Displaymeldingen Op de display kunnen naast de verschillende bedrijfstoestanden ook verschillende andere meldingen worden weergegeven: Toestand Foutcode Omschrijving Oorzaken De PV-startspanning ligt tussen de minimale DC-ingangsspanning en de Wachten DC-start-ingangsspanning van de omvormer. De omvormer controleert de teruglevervoorwaarden zodra de Initialisering Controle PV-startspanning hoger is dan de... - Pagina 49 stand-alone bedrijf. De netspanning bevindt zich buiten het Vac-fout toegestane bereik. De spanning van de strings ligt boven de PV-overspanning maximaal toegestane waarde. De aardlekstroom ligt boven de Aardlek I maximaal toegestane waarde. De gelijkstroomcomponent bij de DC-teruglevering uitgang ligt boven de maximaal hoog toegestane waarde.
- Pagina 50 De communicatie tussen de master- en SCI-fout de slave-CPU is uitgevallen. Onbekende fout Apparaatfout De laatste vijf foutmeldingen m.b.t. de net- en systeembeveiliging kunnen worden gelezen.Als de spanningsvoorziening gedurende ≤3seconden wordt onderbroken, leidt niet tot verlies van foutmeldingen (conform VDE-AR-N 4105). Installatie- en bedieningshandleiding...
-
Pagina 51: Technische Gegevens
10 Technische gegevens 10.1 DC-ingangswaarden Type TL3680 TL5000-10 4000 W Opgegeven DC-ingangsvermogen (Pdc,r) 5300 W 600 V Max. DC-ingangsspanning Opgegeven DC-ingangsspanning 360 V 125 V tot 520 V MPP-spanningsbereik 200 V tot 520 V 225 V tot 520 V MPP-spanningsbereik in vollast DC-vermogensbegrenzing bij iedere 2000 W, 3500 W,... -
Pagina 52: Ac-Uitgangswaarden
10.2 AC-uitgangswaarden Type TL3680 TL5000-10 Voedingsaansluiting Eenfasig 4600 W (Duitsland en Nominaal vermogen 3680 W Australië )/5 000 W (andere landen) 4600 VA (Duitsland en Max. schijnbaar uitgangsvermogen 3680 VA Australië )/5 000 VA (andere landen) Opgegeven netspanning, frequentie 220 V/230 V/240 V, 50 Hz/60 Hz AC-spanningsbereik 180 V tot 280 V Werkbereik bij AC-netfrequentie 50 Hz... -
Pagina 53: Veiligheidsvoorschriften
10.3 Veiligheidsvoorschriften Type TL3680 TL5000-10 Geï ntegreerd Interne overspanningsbeveiliging DC-isolatiebewaking Geï ntegreerd Bewaking van de gelijkstroomcomponent Geï ntegreerd Netbewaking Geï ntegreerd Aardlekstroom-bewakingsapparaat Geï ntegreerd (conform EN 62109-2) Geï ntegreerd Anti-islanding-bescherming EN61000-6-1, EN61000-6-2 EMC - stoorbestendigheid EN61000-6-3, EN61000-6-4 EMC - stooremissie EN61000-3-2, EN61000-3-11, Netterugkoppelingen... -
Pagina 54: Algemene Gegevens
10.4 Algemene gegevens Type TL3680 TL5000-10 Nettogewicht (kg) 19,5 Afmetingen L x B X D (mm) 480 × 405 × 200 Montageomgeving Binnen en buiten Montageadvies Wandsteun Bedrijfstemperatuur −25 °C … +60° C Maximaal toegestane waarde voor relatieve vochtigheid (niet 100 % condenserend) Maximale bedrijfshoogte boven NAP... -
Pagina 55: Rendement
Opmerking: de waarden zijn gebaseerd op de opgegeven netspanning, cos(φ ) = 1 en een omgevingstemperatuur van 25° C. 10.5.1 Rendementscurve TL3680 250V 360V Evershine TL3680 520V Normalized output power Pac/Pac.r Maximaal rendement, η max 97,0 % Europees gewogen rendement, η EU... -
Pagina 56: Rendementscurve Tl5000-10
10.5.2 Rendementscurve TL5000-10 250V 360V Evershine TL5000-10 520V Normalized output power Pac/Pac.r Maximaal rendement, η max 97,3 % Europees gewogen rendement, η EU 96,6 % Installatie- en bedieningshandleiding... -
Pagina 57: Vermogensreductie
10.6 Vermogensreductie Om een veilig bedrijf m.b.t. de omgevingstemperatuur en de ingangsspanning van de omvormer te garanderen, kan het apparaat automatisch zijn vermogensuitvoer reduceren. Naast de omgevingstemperatuur en de ingangsspanning zijn nog vele andere bedrijfsparameters van invloed op de vermogensreductie, waaronder de spanning en de frequentie van het stroomnet evenals het door de PV-panelen beschikbaar gestelde vermogen. -
Pagina 58: Zoeken Naar Fouten
11 Zoeken naar fouten Als de PV-installatie niet goed functioneert, worden de volgende maatregelen voor een snelle oplossing van de fout aanbevolen.Als er een fout is opgetreden, brandt de rode led. De oorzaken van fouten worden beschreven in hoofdstuk 9.2, "Displaymeldingen". De fouten kunnen als volgt worden opgelost: Onderdeel Foutcode... - Pagina 59 • Controleer de nullastspanningen van de strings en zorg ervoor dat ze onder de maximale DC-ingangsspanning van de omvormer liggen. Als de ingangsspanning binnen het toegestane bereik ligt en de fout blijft optreden, neem dan contact op met de klantenservice. •...
-
Pagina 60: Onderhoud
12 Onderhoud Normaal gesproken zijn onderhouds- of kalibreerwerkzaamheden aan de omvormer niet nodig.Controleer de omvormer en de kabel regelmatig op zichtbare beschadigingen. Schakel de omvormer vrij voor u hem reinigt. Reinig de behuizing en de display met een zachte doek. Zorg ervoor dat het koellichaam aan de achterkant van de omvormer niet wordt afgedekt. -
Pagina 61: Contact
14 Contact Neem bij technische problemen met onze producten contact op met de Zeversolar klantenservice. Wij hebben de volgende gegevens nodig om u doelgericht te kunnen helpen: • type van de omvormer • serienummer van de omvormer • type en aantal aangesloten PV-panelen •...
