INSTRUCTIE!
Om de elektrische ingebruikname af te sluiten, moet de instelling van de maximale stroom van de toevoerkabel in de
wallbox gecontroleerd worden en evt. via de draai-codeerschakelaar in de wallbox aangepast worden. Om het functioneren
van de wallbox vervolgens te testen, moet de contactor van de wallbox in de testmodus op een correcte functie getest
worden. De testmodus wordt in de volgende paragraaf beschreven.
Setup- en test-modus
Wanneer er bij de ingebruikname en tijdens het latere gebruik geen voertuig ter beschikking staat, kunt u de functie van de
Mercedes-Benz Wallbox Home (contactor, CP en RCD-activatie) in de testmodus controleren. Bovendien kunt u de fabrieksin-
stelling voor de maximale laadstroom van de Mercedes-Benz Wallbox Home in de setup-modus via de interne draaicodeer-
schakelaar wijzigen, voor zover de via de huisinstallatie ter beschikking staande laadstroom van deze voorinstelling afwijkt.
De op het productlabel vermelde nominale stroom mag echter in geen enkel geval worden overschreden.

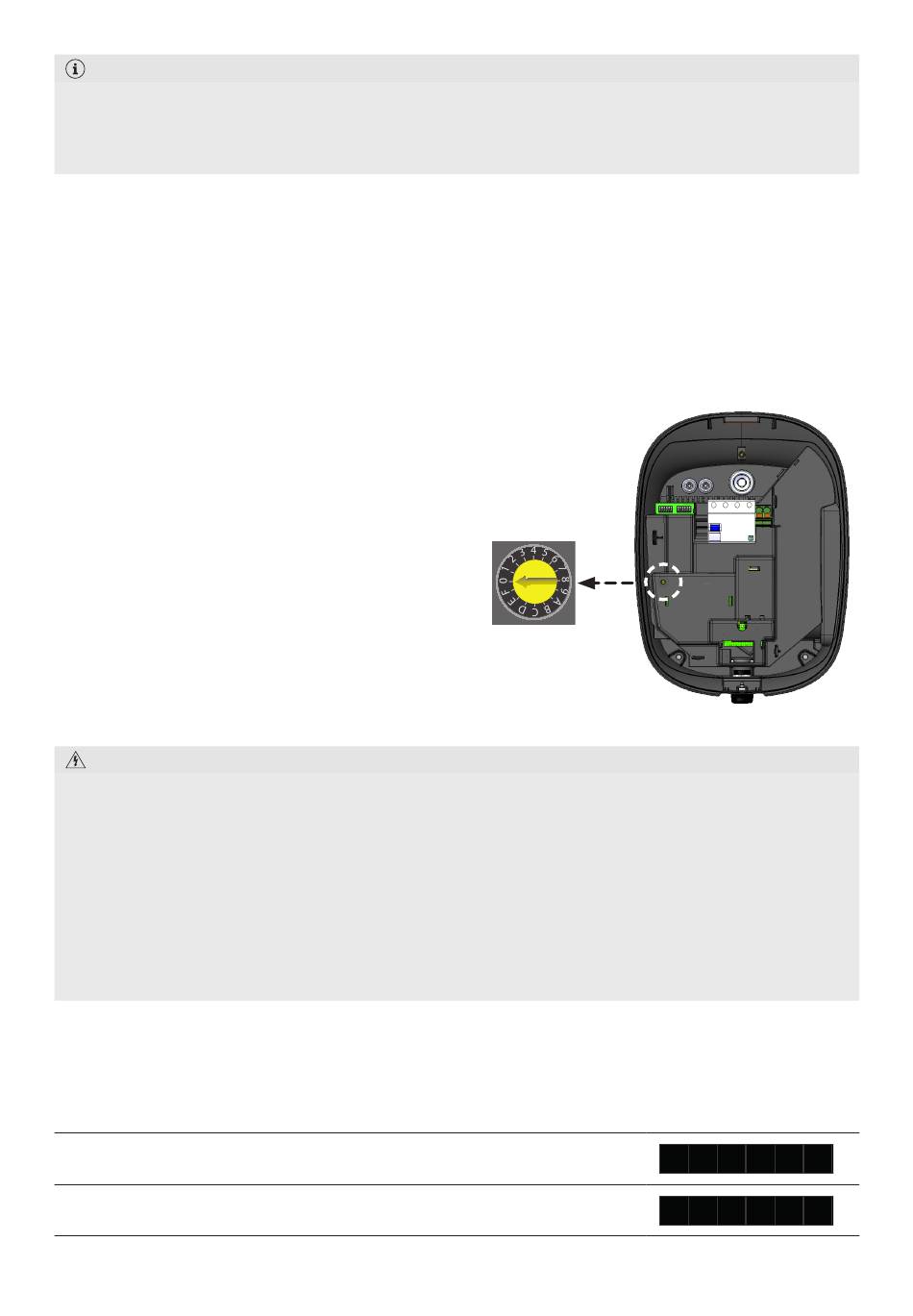

De elektronische module van de Mercedes-Benz Wallbox Home
biedt via de opening aan de linker zijde toegang tot de draaico-
deerschakelaar, die vanaf fabriek is ingesteld op de positie 0.
Voor de test- en setup-modus kunt u de draaicodeerschakelaar
met de platte VDE-schroevendraaier (0,5 x 2,5 mm) op een van
de waarden instellen die rondom de opening op de afdekking
worden weergegeven. Een toelichting van de waarden vindt u
in paragraaf "Instellingen voor de draaicodeerschakelaar" op
pagina 17.
Om instellingen via de draaicodeerschakelaar uit te voeren, moet
u de behuizingsdeksel van de wallbox demonteren en de binnen-
ste elektronica-afdekking afhankelijk van de betreffende stap in
het proces verwijderen resp. weer aanbrengen (zie stappen 5 en
6 op pagina 11 in de paragraaf"Mechanische en elektrische
installatie").
GEVAAR!
Na het verwijderen van de electronica-afdekking kunnen zich binnenin de wallbox en op onderdelen die u kunt aanraken
gevaarlijke elektrische spanningen bevinden. Schakel IN IEDER GEVAL eerst de MCB in de huisinstallatie en de interne
RCCB van de wallbox uit, voordat u met de set-up- en testmodus doorgaat.
Neem in ieder geval de 5 veiligheidsregels in acht!
1. Vrijgave
2. Beveiligen tegen opnieuw inschakelen
3. Spanningsvrijheid vaststellen
4. Aarden en kortsluiten
5. Aangrenzende onderdelen die onder spanning staan bedekken of afschermen
Anders bestaat het risico van ernstig letsel door een elektrische schok of zelfs dood!
Test-modus
Handel als volgt om de functie van de Mercedes-Benz Wallbox Home in de test-modus te controleren:
Werkstap
1. Schakel de stroomvoorziening van de wallbox via de voorgeschakelde MCB en de inter-
ne RCCB uit.
2. Verwijder de interne elektronica-afdekking. Zet de draaicodeerschakelaar in de positie
E (zie tabel op pagina 17).
Mercedes-Benz Wallbox Home| Voorbereiding, installatie en inbedrijfstelling
Status van de led
15
