Wanneer u de behuizingsdeksel voor de installatie verwijdert, bevindt zich aan de
binnenzijde van de elektronica-afdekking van de RCCB nog een typeplaatje dat
alternatief het ABL-productnummer vermeldt. Zorg er a.u.b. in ieder geval vóór de
installatie aan de hand van het Mercedes-Benz artikelnummer of het ABL product-
nummer voor dat installatie van deze variant van de wallbox ook in dit document is
beschreven. Een overzicht van de in dit document beschreven wallbox-varianten en
de categorisering van het Mercedes-Benz onderdeelnummer en het ABL product-
nummer vindt u in de onderstaande tabel.
Mercedes-Benz
Productnummer
artikelnummer
ABL
A0009067408
2W22M1
A0009067508
2W72M9
VOORZICHTIG!
De in deze handleiding genoemde informatie en technische specificaties hebben uitsluitend betrekking op de in deze
handleiding genoemde varianten en gelden niet voor andere wallbox-modellen: Deze varianten worden eventueel met
specifieke handleidingen geleverd.
Als uw variant van de wallbox niet in deze handleiding is beschreven, neem dan a.u.b. contact op met de plaatselijke tech-
nische dienst van Mercedes-Benz: Installeer de wallbox in dat geval niet, want dat kan tot schade aan de wallbox, persoon-
lijk letsel en/of de dood leiden.
Opbouw van de Mercedes-Benz Wallbox Home

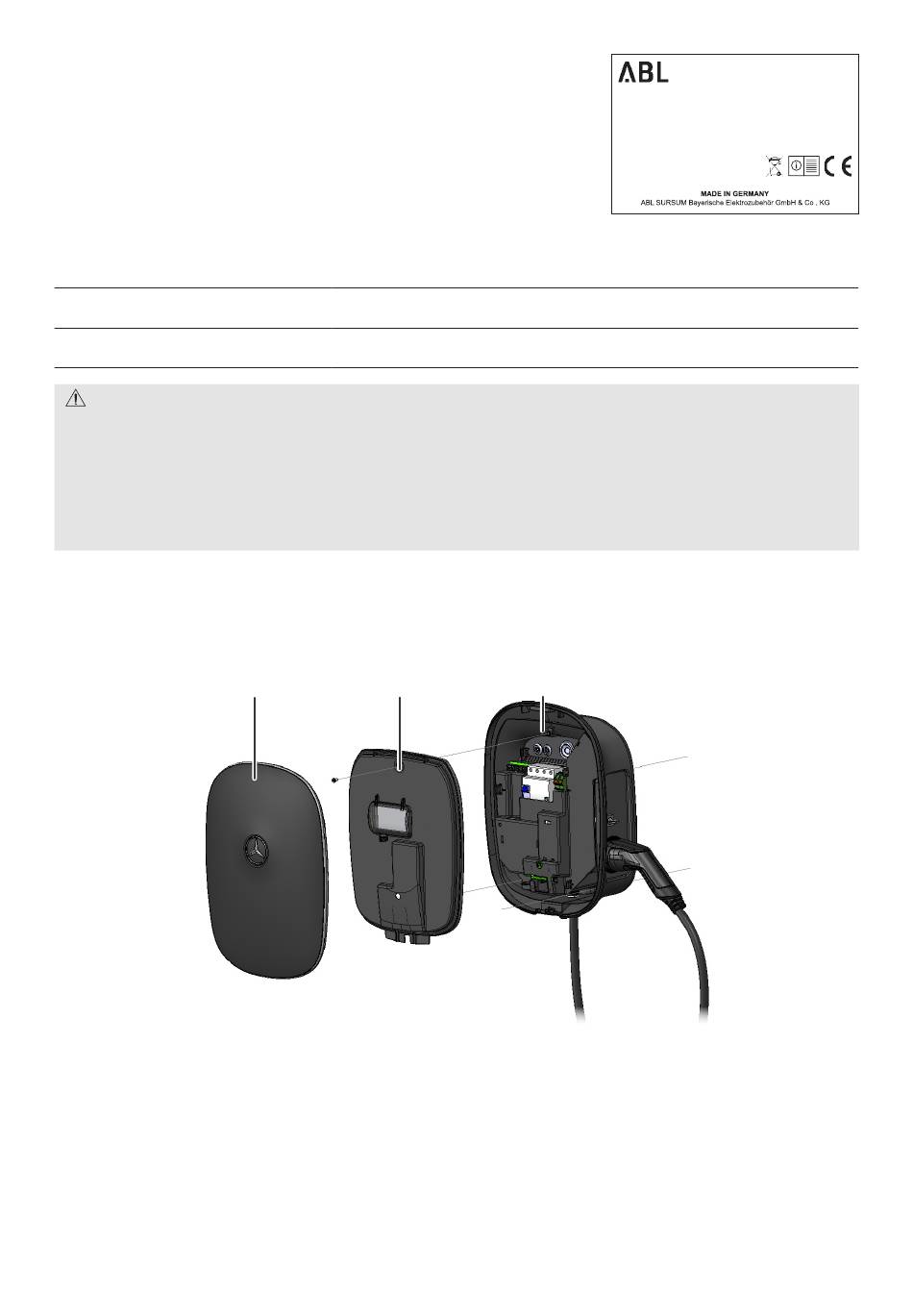

De Mercedes-Benz Wallbox Home is als volgt opgebouwd:
Behuizingsdeksel
1
Afneembare afdekking van kunststof voor de bevestiging aan de wallbox-behuizingachterzijde via bevestigingslip (bovenzijde)
en vergrendeling via slotschroef (onderzijde).
Elektronica-afdekking
2
Afdekking aan de binnenzijde voor elektronische module met geïntegreerde afdekking voor manuele toegang tot de RCCB
(aardlekschakelaar)
Behuizingsachterwand
3
Corpus met geïntegreerde elektronische module, vaste laadkabel met type 2-laadestekker en laadstekkerhouder
6
Netaansluiting
230 / 400 V 50 Hz
1 of 3 x 32 A
230 V 50 Hz
1 x 32 A
1
2
2W22M1
~220-240V 50Hz 32A
~380-415V
-25° C bis 40°C, IP55
IEC 61851-1
IEC 61439-7 ACSEV
Variant
Permanent aangesloten laadkabel volgens IEC 62196-2 type 2, ca. 6 m;
laadvermogen 22 kW
Permanent aangesloten laadkabel volgens IEC 62196-2 type 2, ca. 6 m;
laadvermogen 7,2 kW
3
2W220100001
2W22M100001
2018-05-30
