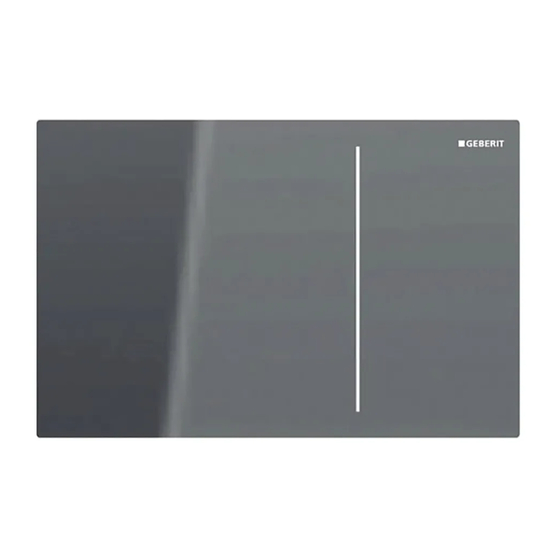

Geberit Sigma 70 Onderhoudshandleiding
  1. Handleidingen
  2. Merken
  3. Geberit Handleidingen
  4. Toiletten
  5. Sigma 70
  6. Onderhoudshandleiding
Geberit Sigma 70 Onderhoudshandleiding

Geberit Sigma 70 Onderhoudshandleiding

Verberg thumbnails
Inhoudsopgave

Advertenties

Quick Links

Download deze handleiding
Geberit Sigma70
Onderhouds-
handleiding

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Geberit Sigma 70

Samenvatting van Inhoud voor Geberit Sigma 70

  • Pagina 1 Geberit Sigma70 Onderhouds- handleiding...

  • Pagina 3: Inhoudsopgave

    Bedieningsplaat vervangen ........................Filter reinigen (Geberit Sigma inbouwreservoirs 8 cm, tot bouwjaar 2015)..........Filter reinigen (Geberit Sigma inbouwreservoirs 8 cm, vanaf bouwjaar 2016) ........Pantserslang vervangen (Geberit Sigma inbouwreservoirs 8 cm, tot bouwjaar 2015)......Pantserslang vervangen (Geberit Sigma inbouwreservoirs 8 cm, vanaf bouwjaar 2016) ......

  • Pagina 4: Veiligheid

    Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd (volgens EN 60335-1:2012). • Geberit bedieningsplaten Sigma70 nooit zelf repareren. • Geen veranderingen aan het product aanbrengen of toevoegingen installeren. • Reparaties mogen alleen met originele reserveonderdelen en toebehoren uitgevoerd worden door een technisch expert.

  • Pagina 5: Productbeschrijving

    Beugel voor hevelklok tot bouwjaar 2015 Functie Het activeringsmechanisme van de Geberit bedieningsplaat Sigma70 bestaat uit een pneumatisch en een hydraulisch deel. De kracht van de bedieningsplaat op de servohevel wordt pneumatisch overgebracht. Het spoelventiel wordt door de waterdruk in de leiding hydraulisch geopend.

  • Pagina 6: Onderhoud

    Onderhoud Storingen verhelpen VOORZICHTIG Beknellingsgevaar door activering van de servohevel 4 Hoekstopkraan sluiten. 4 Pneumatische slangen van de servohevel scheiden. Probleembeschrijving Oorzaak Storingen verhelpen 4 Filters reinigen. Filter is vuil 4 Geknikte pantserslang vervangen. Pantserslang is geknikt Een spoeling kan niet Pneumatische slang is geknikt, vuil 4 Pneumatische slang vervangen.

  • Pagina 7: Bedieningsplaat Vervangen

    Bedieningsplaat vervangen Filter reinigen (Geberit Sigma inbouwreservoirs 8 cm, tot Defecte Geberit bedieningsplaat Sigma70 bouwjaar 2015) verwijderen. Voorwaarde – Nieuwe Geberit bedieningsplaat Sigma70 Geberit bedieningsplaat Sigma70 monteren. verwijderen. Pneumatische slangen scheiden. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 8 Wiggen losmaken. Beschermplaat ontgrendelen en verwijderen. Hoekstopkraan sluiten. Bevestigingsdraadstangen ontgrendelen. Servohevel verwijderen. 90° 90° Pantserslang scheiden. Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 9 Pantserslang scheiden. Filter in de Y-verdeler spoelen. Pantserslang met Y-verdeler scheiden. Y-verdeler aansluiten. Pantserslangen scheiden. Pantserslangen aansluiten. Y-verdeler scheiden. Pantserslang aan de Y-verdeler aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 10 Pantserslang aansluiten. Servohevel monteren. Pantserslang aansluiten. Hoekstopkraan openen. Beugel aan hevelklok op parallelle uitlijning controleren. Beschermplaat monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 11 Pneumatische slangen door het Bevestigingsdraadstangen met wiggen montageframe trekken. beveiligen. Montageframe monteren. Pneumatische slangen eruit trekken. Bevestigingsdraadstangen vergrendelen. 90° 90° Pneumatische slangen aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 12: Filter Reinigen (Geberit Sigma Inbouwreservoirs 8 Cm, Vanaf Bouwjaar 2016)

    Filter reinigen (Geberit Sigma Pneumatische slangen erin schuiven. inbouwreservoirs 8 cm, vanaf bouwjaar 2016) Voorwaarde – Geberit bedieningsplaat Sigma70 verwijderen. Geberit bedieningsplaat Sigma70 monteren. Pneumatische slangen scheiden. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 13 Wiggen losmaken. Beschermplaat ontgrendelen en verwijderen. Hoekstopkraan sluiten. Bevestigingsdraadstangen ontgrendelen. Servohevel verwijderen. 90° 90° Pantserslang scheiden. Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 14 Pantserslang scheiden. Filter in de Y-verdeler spoelen. Y-verdeler aansluiten. Pantserslang met Y-verdeler scheiden. Pantserslangen aansluiten. Pantserslangen scheiden. Pantserslang aan de Y-verdeler aansluiten. Y-verdeler scheiden. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 15 Pantserslang aansluiten. Servohevel monteren. Pantserslang aansluiten. Hoekstopkraan openen. Beugel aan hevelklok op parallelle uitlijning controleren. Beschermplaat monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 16 Pneumatische slangen door het Bevestigingsdraadstangen met wiggen montageframe trekken. beveiligen. Montageframe monteren. Pneumatische slangen eruit trekken. Bevestigingsdraadstangen vergrendelen. 90° 90° Pneumatische slangen aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 17: Pantserslang Vervangen (Geberit Sigma Inbouwreservoirs 8 Cm, Tot Bouwjaar 2015)

    Pantserslang vervangen (Geberit Pneumatische slangen terugschuiven. Sigma inbouwreservoirs 8 cm, tot bouwjaar 2015) Voorwaarde – Geberit bedieningsplaat Sigma70 verwijderen. Geberit bedieningsplaat Sigma70 monteren. Pneumatische slangen scheiden. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 18 Wiggen losmaken. Beschermplaat ontgrendelen en verwijderen. Hoekstopkraan sluiten. Bevestigingsdraadstangen ontgrendelen. Servohevel verwijderen. 90° 90° Pantserslang scheiden. Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 19 Pantserslang verwijderen. Pantserslang aansluiten. Beugel aan hevelklok op parallelle uitlijning controleren. Nieuwe pantserslang aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 20 Servohevel monteren. Pneumatische slangen door het montageframe trekken. Montageframe monteren. Hoekstopkraan openen. Bevestigingsdraadstangen vergrendelen. 90° 90° Beschermplaat monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 21 Bevestigingsdraadstangen met wiggen Pneumatische slangen erin schuiven. beveiligen. Geberit bedieningsplaat Sigma70 monteren. Pneumatische slangen eruit trekken. Pneumatische slangen aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 22: Pantserslang Vervangen (Geberit Sigma Inbouwreservoirs 8 Cm, Vanaf Bouwjaar 2016)

    Pantserslang vervangen (Geberit Wiggen losmaken. Sigma inbouwreservoirs 8 cm, vanaf bouwjaar 2016) Voorwaarde – Geberit bedieningsplaat Sigma70 verwijderen. Bevestigingsdraadstangen ontgrendelen. Pneumatische slangen scheiden. 90° 90° Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 23 Beschermplaat ontgrendelen en Pantserslang verwijderen. verwijderen. Hoekstopkraan sluiten. Nieuwe pantserslang aansluiten. Servohevel verwijderen. Pantserslang scheiden. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 24 Pantserslang aansluiten. Servohevel monteren. Beugel aan hevelklok op parallelle uitlijning controleren. Hoekstopkraan openen. Beschermplaat monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 25 Pneumatische slangen door het Bevestigingsdraadstangen met wiggen montageframe trekken. beveiligen. Montageframe monteren. Pneumatische slangen eruit trekken. Bevestigingsdraadstangen vergrendelen. 90° 90° Pneumatische slangen aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 26: Pneumatische Slangen Vervangen

    Pneumatische slangen vervangen Pneumatische slangen erin schuiven. Geberit bedieningsplaat Sigma70 verwijderen. Pneumatische slangen scheiden. Geberit bedieningsplaat Sigma70 monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 27 Wiggen losmaken. Beschermplaat ontgrendelen en verwijderen. Defecte pneumatische slang verwijderen. Bevestigingsdraadstangen ontgrendelen. Nieuwe pneumatische slang aansluiten. 90° 90° Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 28 Beschermplaat monteren. Bevestigingsdraadstangen vergrendelen. 90° 90° Pneumatische slangen door het montageframe trekken. Bevestigingsdraadstangen met wiggen beveiligen. Montageframe monteren. Pneumatische slangen eruit trekken. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 29: Zuiger Van De Servohevel In De Uitgangspositie Bewegen

    Zuiger van de servohevel in de Pneumatische slangen aansluiten. uitgangspositie bewegen Geberit bedieningsplaat Sigma70 verwijderen. Pneumatische slangen erin schuiven. Pneumatische slangen scheiden. Geberit bedieningsplaat Sigma70 monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 30 Wiggen losmaken. Beschermplaat ontgrendelen en verwijderen. Zuiger van de servohevel bewegen. Bevestigingsdraadstangen ontgrendelen. Beschermplaat monteren. 90° 90° Pneumatische slangen door het montageframe trekken. Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 31 Montageframe monteren. Pneumatische slangen eruit trekken. Bevestigingsdraadstangen vergrendelen. Pneumatische slangen aansluiten. 90° 90° Bevestigingsdraadstangen met wiggen beveiligen. Pneumatische slangen erin schuiven. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 32: Servohevel Spoelen

    Servohevel spoelen Geberit bedieningsplaat Sigma70 monteren. Geberit Bedieningsplaat Sigma70 verwijderen. Pneumatische slangen losmaken. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 33 Beveiliging van de Beschermplaat ontgrendelen en bevestigingsdraadstangen verwijderen. verwijderen. Hoekstopkraan sluiten. Bevestigingsdraadstangen ontgrendelen. Sluiting Geberit AquaClean losmaken. 90° 90° Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 34 Servohevel spoelen. Beschermplaat monteren. Pneumatische slangen door het montageframe trekken. Sluiting Geberit AquaClean sluiten. Montageframe monteren. Hoekstopkraan openen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 35 Bevestigingsdraadstangen vergrendelen. Pneumatische slangen in het montageframe aansluiten. 90° 90° Bevestigingsdraadstangen met wiggen beveiligen. Pneumatische slangen erin schuiven. Pneumatische slangen eruit trekken. Geberit Bedieningsplaat Sigma70 monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 36: Servohevel Vervangen

    Servohevel vervangen Wiggen losmaken. Geberit bedieningsplaat Sigma70 verwijderen. Pneumatische slangen scheiden. Bevestigingsdraadstangen ontgrendelen. 90° 90° Montageframe verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 37 Beschermplaat ontgrendelen en Pantserslang scheiden en servohevel verwijderen. afvoeren. Hoekstopkraan sluiten. Nieuwe servohevel aansluiten. Pneumatische slangen scheiden. Servohevel verwijderen. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 38 Beugel aan hevelklok op parallelle uitlijning Pneumatische slangen aansluiten. controleren. Hoekstopkraan openen. Servohevel monteren. Beschermplaat monteren. 18014400980727563 © 09-2017 966.393.00.0 (01)
  • Pagina 39 Pneumatische slangen door het Bevestigingsdraadstangen met wiggen montageframe trekken. beveiligen. Montageframe monteren. Pneumatische slangen eruit trekken. Bevestigingsdraadstangen vergrendelen. 90° 90° Pneumatische slangen aansluiten. 18014400980727563 © 09-2017 966.393.00.0 (01)

  • Pagina 40: Spoelactivering Controleren

    Spoelactivering controleren Pneumatische slangen erin schuiven. Volledige spoeling controleren. Onvolledige spoeling controleren. Geberit bedieningsplaat Sigma70 monteren. Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com → www.geberit.com 18014400980727563 © 09-2017 966.393.00.0 (01)
