Ingebruikname
Beschrijving Instellingen
Gasventiel
2-trapsventiel
Progressieve regeling
Regeling hoofddebiet
Regeling 1ste trap
pBr
Instelling van de
drukregelaar
S 20 = van 4 tot 20 mbar
S 50 = van 4 tot 50 mbar
borgschroef
2-trapsbrander

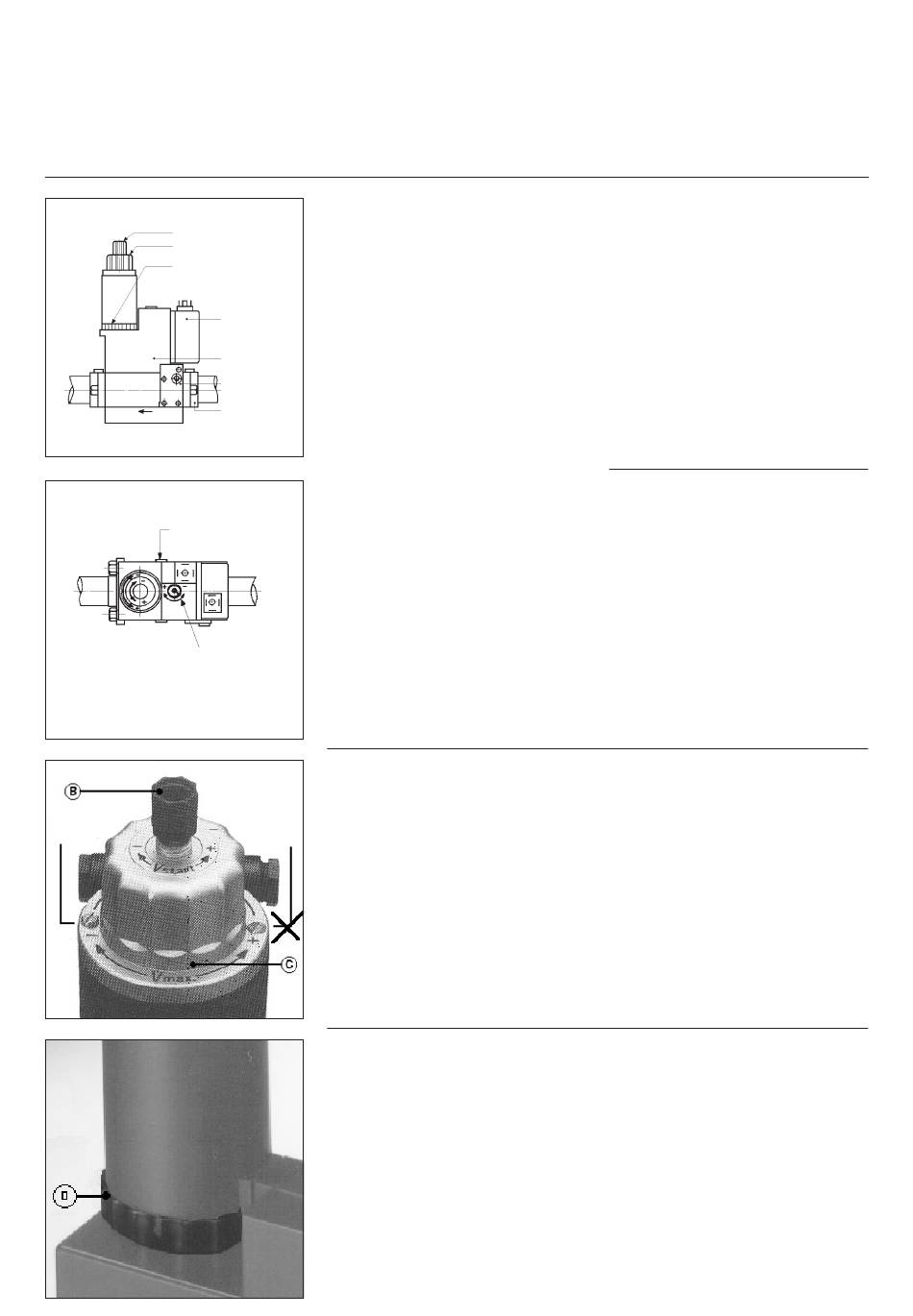

MB ZRDLE...B01S..
Een compact geheel dat het volgende
omvat:
een filter, een instelbare pressostaat, een
niet-instelbaar veiligheidsventiel met snelle
open- en sluitwerking, een instelbare
drukregelaar, twee ventielen 1e en 2e trap
Pressostaat
instelbaar bij opening in debiet en
progressiviteit en met snelle sluiting.
spoel
Bij de levering:
Toegang tot de
–
De ventielen van de 1ste en 2e trap zijn
filter
maximaal geopend.
–
De progressiviteit is maximaal efficiënt op
Verbindingsflens
de 1ste en 2e trap.
–
De regelaar is ingesteld op 10 mbar.
–
De pressostaat is ingesteld op het min.
Instelling van de regelaar:
De schroef die de druk pBr bepaalt
heeft 78 slagen schroefdraad
• Controleer de druk op het blok bij pBr
(M4) of erna met de meetnippel Ø9.
Door 4 slagen rechtsom te draaien
pijl +, verhoogt de druk met 1 mbar,
en omgekeerd.
Door de druk te regelen wordt het
gewenste debiet bereikt.
Niet meer op de instelling van de
regelaar terugkomen.
Instelling van de progressiviteit
Deze functie verdeelt het
ontstekingsdebiet van de 1e en 2e
trap in de tijd (hydraulische rem).
geverfde
• De plastic dop B losschroeven
schroef
• Die omdraaien en als sleutel
gebruiken. De schroef die de
verdeling bepaalt heeft een
schroefdraad van 3 slagen.
• Door rechtsom te draaien pijl -,
verhoogt de progressiviteit, en
omgekeerd.
Instelling van het debiet 1e trap
• De vergrendelingsschroef losschroeven
zonder aan de geverfde schroef aan
de andere kant te komen. De kroon D
heeft een schroefdraad van 3 slagen.
• Door met de hand rechtsom te
draaien (zonder gereedschap),
vermindert het debiet, en
omgekeerd.
• De borgschroef opnieuw
vastschroeven.
0201 / 13 007 460D
Algemene procedure voor het
instellen
Laat het ventiel in 2e trap (knop C)
open op het max.
• Sluit het ventiel van de 1e trap met 1,5
slag (kroon D zie instelling 1e trap).
• Instellen
– het debiet, door alleen op de
regelaar in te grijpen.
– de progressiviteit van het
ontstekingsdebiet van de 1e en 2e
trap, door op de knop B in te
grijpen
• De brander ontsteken en
onmiddellijk op nominaal debiet
overstappen
Speciaal geval
Instelling van het nominaal debiet.
Deze operatie is slechts noodzakelijk als
het afgelezen debiet, met een druk aan
de regelaar van 4mbar, te groot blijkt.
Als volgt te werk gaan:
• De borgschroef losschroeven zonder
aan de geverfde schroef aan de
andere kant te komen. De dop C
heeft 4,5 slagen schroefdraad.
• Door rechtsom te draaien pijl -,
vermindert het debiet, en omgekeerd.
Een drukcorrectie kan nodig zijn.
• De borgschroef opnieuw
vastschroeven.
