De koelplaateenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

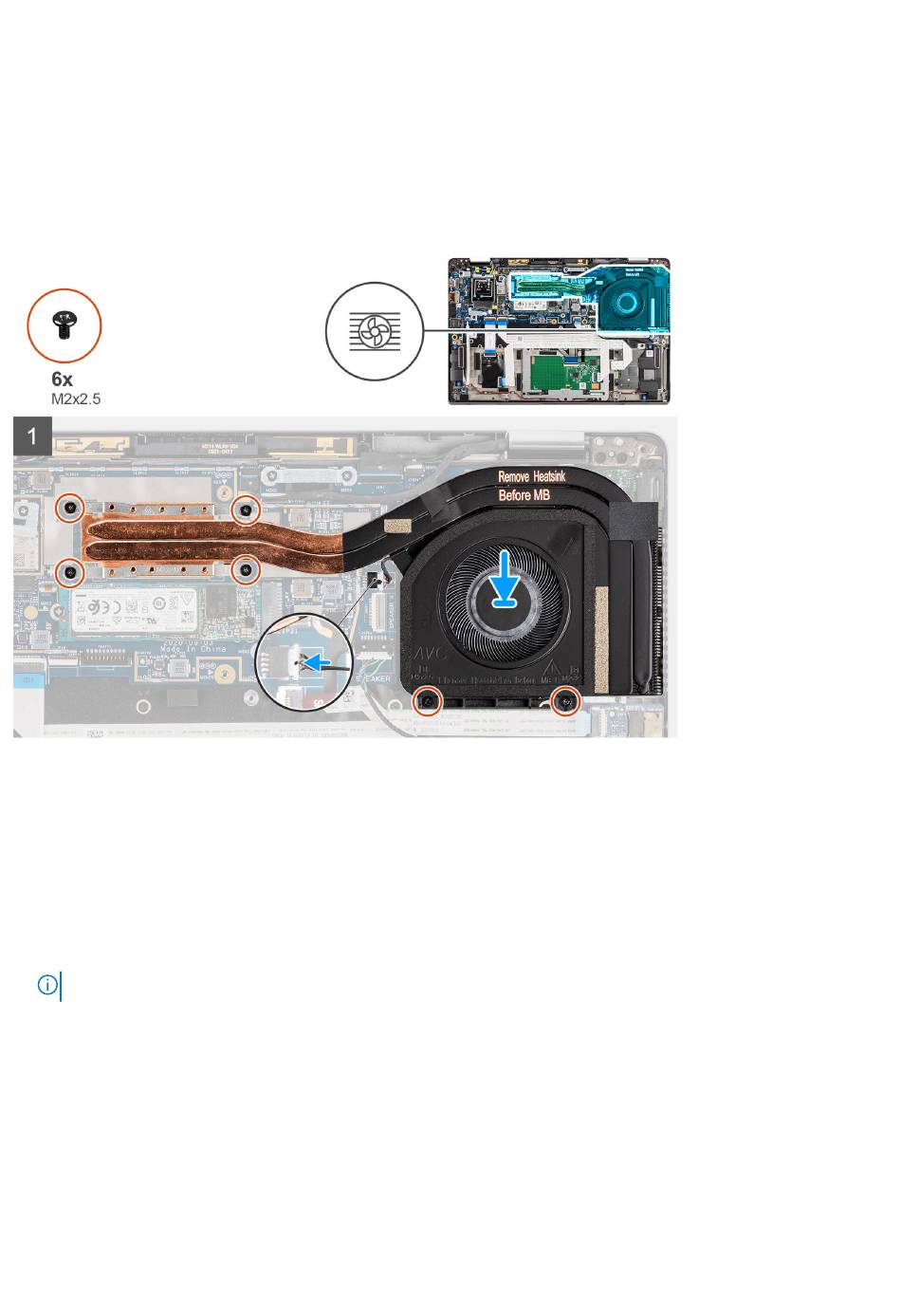

De volgende afbeelding geeft de locatie van de koelplaateenheid aan en biedt een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de koelplaateenheid uit en plaats deze in het slot van de computer.
2. Plaats de twee schroeven (M2x2.5) op de ventilatorbehuizing en vier schroeven (M2x2.5) (in opeenvolgende volgorde 1>2>3>4) om
de koelplaateenheid op de computer te bevestigen.
3. Sluit de kabel van de ventilator aan op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Plaats de micro-SD-kaart.
3.
OPMERKING:
Sluit de wisselstroom aan voordat u uw computer inschakelt.
Volg de procedure in
Nadat u in de computer hebt
Palmsteunantennemodule
De palmsteunantennemodule verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
32
Onderdelen verwijderen en plaatsen
gewerkt.
werken.
