Hoofdstuk 6

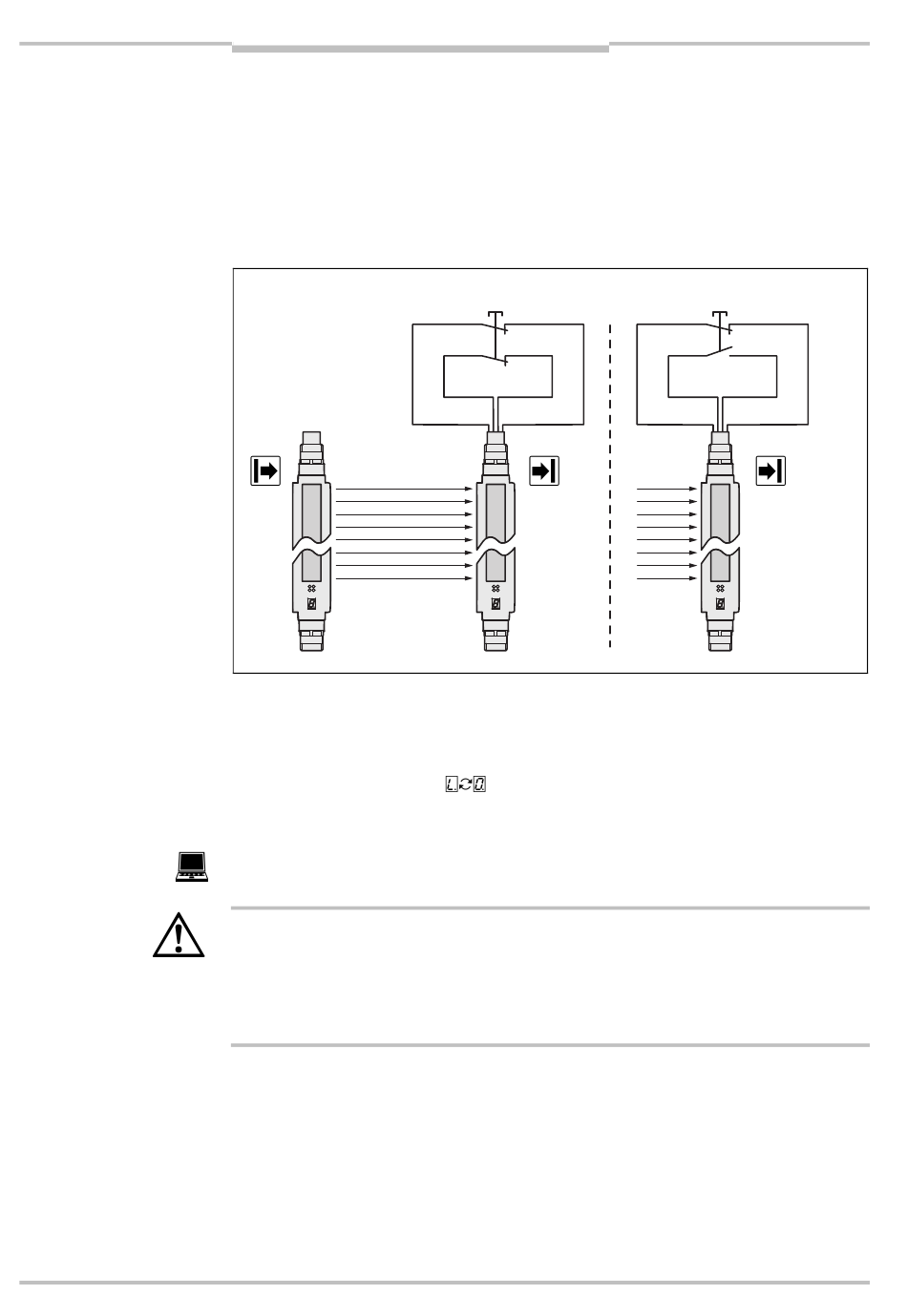

Afb. 40: Aansluitmogelijk-
heden van een derschakelaar
e. d. op de ingang nood*stop
Opmerking
LET OP
60
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Elektro-installatie
6.9
Nood-stop
De ingang nood?stop is tweekanaals. De nood?stop-controle van het apparaat stemt over-
een met de Stopcategorie 0 volgens EN ISO 13 850. Uitschakelen op de ingang nood?stop
(zie pagina 22) werkt als een ingreep in het beveiligde veld. U kunt op de ingang nood?stop
bijv. een deurschakelaar aansluiten.
Het Noodstop-signaal kan in plaats van de bypass-sleutelschakelaar en op dezelfde aan-
sluitingen als de bypass-sleutelschakelaar worden aangesloten.
U kunt de tweekanaals knop als equivalent (verbreken/verbreken) of antivalent (maken/
verbreken) aanbrengen. Daarbij passend moet u de C4000 met behulp van de CDS confi-
gureren. Als de configuratie en de elektrische aansluiting niet met elkaar overeenstem-
men, dan vergrendelt het systeem zichzelf volledig (lock?out). Op het 7?segment-display
verschijnt dan de foutmelding
Als u een Noodstop-signaal op de C4000 aansluit, dan kan er geen bypass-sleutelschake-
laar meer worden aangesloten, omdat die dezelfde aansluitingen nodig heeft.
Apparaatsymbool C4000 Host (receiver), contextmenu Configuration draft, Edit, tabkaart
General, optie Emergency stop active.
Nieuwe configuratie na een vervanging van het apparaat!
Als u een veiligheids-lichtscherm, waarbij de functie nood-stop geactiveerd is, door een
ander apparaat vervangt, moet u de configuratie opnieuw overdragen naar het apparaat.
Het volstaat niet, de elektrische aansluitingen te maken, omdat de functie nood-stop bij
nieuwe apparaten af fabriek gedeactiveerd is.
Equivalent
Pin 3
Pin 7
Pin 4
Pin 6
.
Bedieningshandleiding
C4000 Standard/Advanced
Antivalent
Pin 3
Pin 7
Pin 4
Pin 6
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
