Bedieningshandleiding
C4000 Standard/Advanced
Opmerkingen

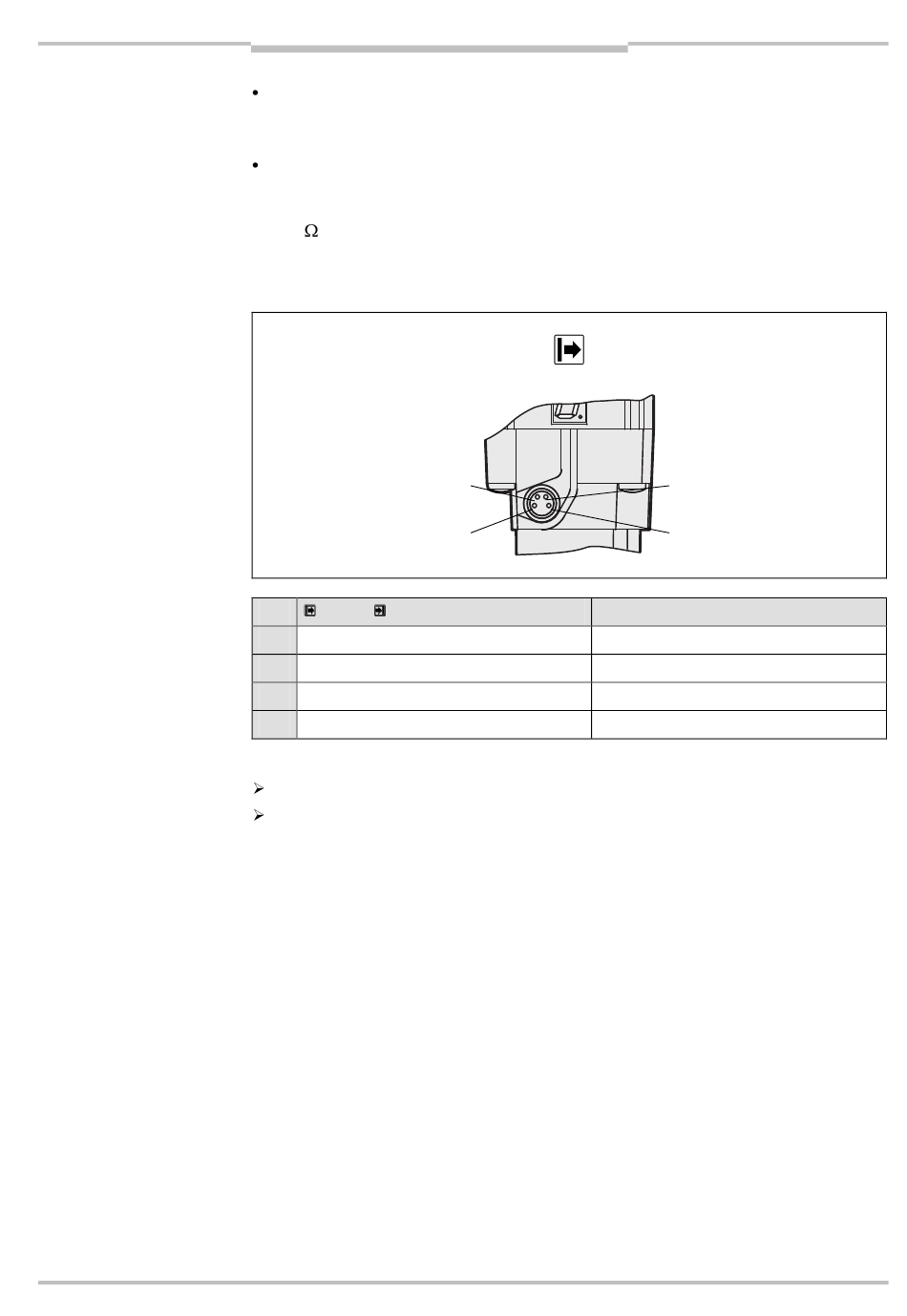

Afb. 33: Pin-toewijzing
configuratie-aansluiting
M8 × 4
Tab. 16: Pin-toewijzing
configuratie-aansluiting
M8 × 4
Opmerkingen
8009865/YT64/2016-02-25
Wijzigingen en correcties voorbehouden
Elektro-installatie
Gebruik voor de aansluiting van pin 9 en 10 slechts een twisted-pair kabel, bijv. de als
toebehoren verkrijgbare SICK-verbindingskabels (zie paragraaf 12.7 „Toebehoren" op
pagina 112).
Als u de apparaatcommunicatie via EFI niet gebruikt, dan adviseren wij u vooral bij
gecascadeerde systemen ter verbetering van de EMC-eigenschappen de aansluitingen
pin 9 en 10 van de systeemaansluiting in de schakelkast met een weerstand van
182
af te sluiten (zie paragraaf 12.7 „Toebehoren" op pagina 112).
6.2
Configuratie-aansluiting M8 × 4 (seriële interface)
Pin
Zender/
Ontvanger
1
Niet toegewezen
2
RxD
3
0 V DC (voedingsspanning)
4
TxD
De pin-toewijzing van de zender is hetzelfde als die van de ontvanger.
Verwijder na het configureren altijd de verbindingskabel uit de configuratie-aansluiting!
Steek de beschermkap die aan het apparaat is bevestigd telkens weer op de configura-
tie-aansluiting, als u het apparaat hebt geconfigureerd.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
4
3
RS@232-D@Sub op de PC
Pin 3
Pin 5
Pin 2
Hoofdstuk 6
2
1
53
