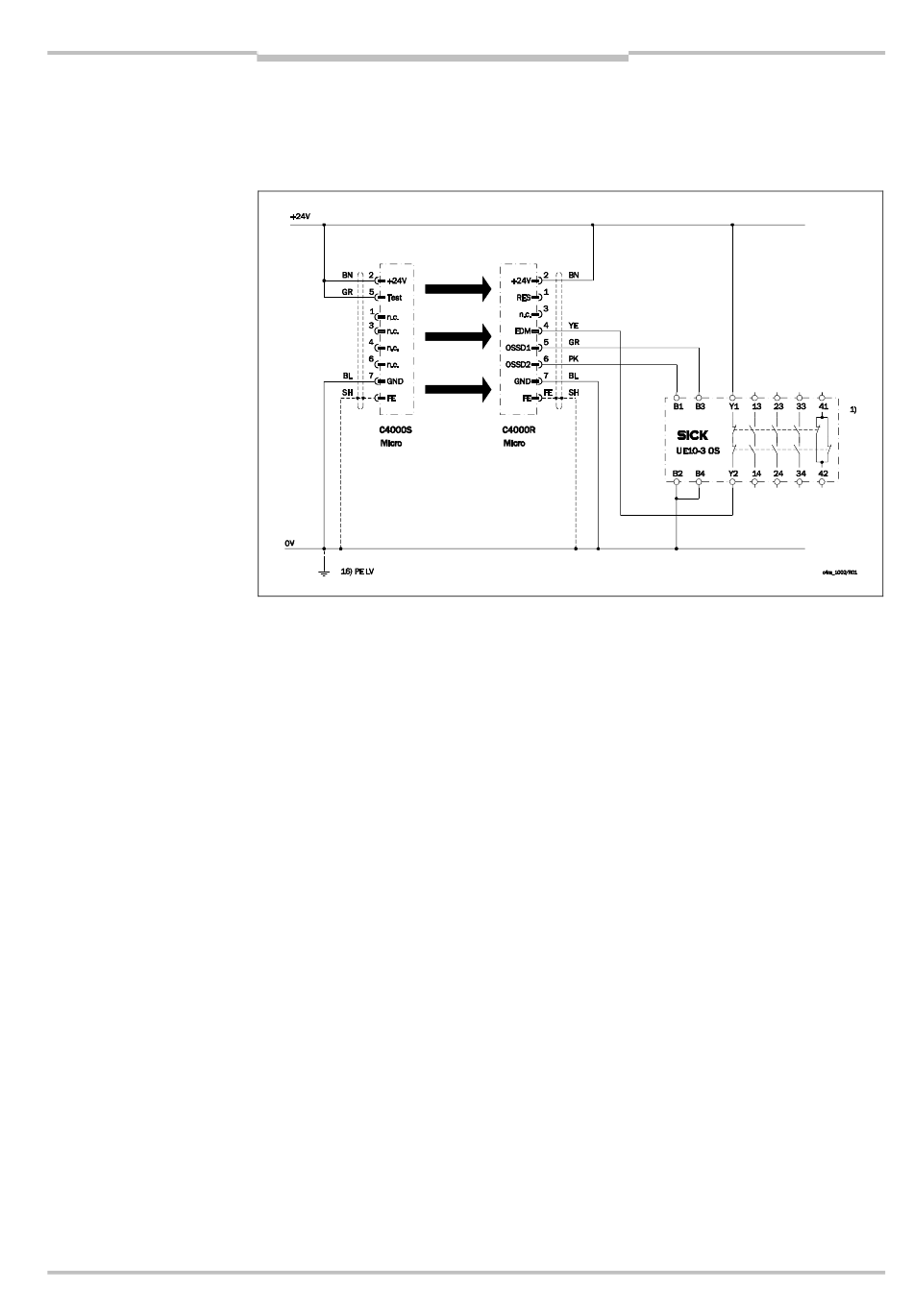

Afb. 25: Voorbeeld
schakelschema C4000
Micro/Basic op UE10-30S
8009431/YT79/2016-03-14
Wijzigingen en correcties voorbehouden
Elektro-installatie
5.7.2
C4000 Micro/Basic op UE10-30S zonder herstartblokkering, met
relaiscontrole
Het lichtscherm C4000 Micro/Basic kan op het schakelapparaat UE10-30S worden
aangesloten. Deze werkt dan zonder herstartblokkering, maar met relaiscontrole.
Werking:
Zolang de lichtweg niet is onderbroken en de UE10 zich in de ruststand bevindt, wordt het
systeem voor gebruik vrijgegeven. De uitgangen OSSD1 en OSSD2 zijn spanningvoerend.
Daardoor wordt de UE10 ingeschakeld.
Bij een onderbreking van de lichtweg zijn de uitgangen OSSD1 en OSSD2 spanningsloos.
Daardoor wordt de UE10 uitgeschakeld.
Storingdetectie:
Onderlinge sluiting en kortsluiting van de uitgangen OSSD1 en OSSD2 worden herkend en
leiden tot de blokkeringstoestand (Lock-Out). Storingen in de werking van de UE10 worden
herkend, zodat de uitschakelfunctie actief blijft.
