Steigervlonders
Allround steiger systeemvlonders - U-oplegging en
buisoplegging
De in deze opbouw- en gebruikershandleiding weergegeven steiger-
vlonders zijn alleen voorbeelden; deze maken slechts deel uit van het
complete Layher-leveringsprogramma. Aanvullende steigervlonders
zijn te vinden in de Allround-prijslijst. Vlonders moeten worden geko-
zen aan de hand van de vereiste belastingen.
Bij de Layher systeemvlonders bestaan er twee fundamentele inhang-
varianten. Dit resulteert in verschillende varianten van de oplegging bij
consoles, liggers, dubbele liggers etc.
Het resultaat is twee modulesystemen met U-liggers of O-liggers
(buisliggers). Voor de vloeren worden deze twee systemen hierna
U-oplegging en O-oplegging genoemd. De montagemethode met
U-oplegging is echter identiek. Alleen bij de U-oplegging zijn aparte
vlonderborgingen nodig zodat de vlonders tegen optillen worden
beveiligd. Zorg ervoor dat de vlonderelementen altijd goed met alle
klauwen zijn ingehaakt op de U- of O-ligger.
Onderdelen die bij de O-oplegging en de U-oplegging verschillend zijn,
worden onder de aanduiding U-onderdeelnaam en O-onderdeelnaam
genoemd (zie vanaf pagina 43).

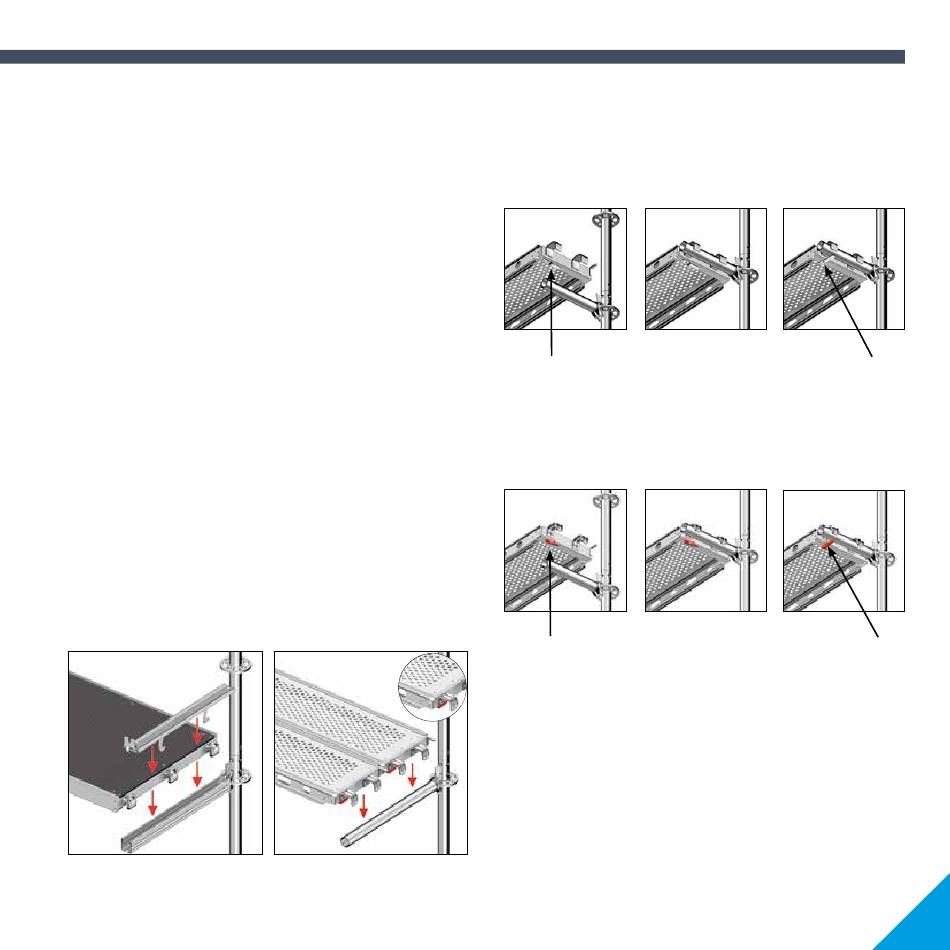

Vlonders voor montage
U-oplegging
Aparte vlonderborging
U-ligger
Afbeelding 34
Vlonders voor montage
O-oplegging
Geïntegreerde
vlonderborging
Buis(O)-ligger
Afbeelding 35
Montage van de vlonder voor plaatsing op buisoplegging
O-oplegging stalen vlonders, vorige versie met grijze grendel
1. Vlonderborging
2. Vlonder op de
terug zwenken.
liggers plaatsen.
Afbeelding 36
Afbeelding 37
Vlonderborging
O-oplegging vlonderpanelen, huidige versie met rode grendel
1. Vlonderborging
2. Vlonder op de
terug zwenken.
liggers plaatsen.
Afbeelding 39
Afbeelding. 40
Vlonderborging
3. Vlonderborging
naar voren zwenken
Afbeelding 38
beveiligd
3. Vlonderborging
naar voren zwenken.
Afbeelding 41
beveiligd
