- Pagina 1 GEBRUIKSAANWIJZING INSTALLATIEVOORSCHRIFT 40 / 52 / 55 NAAM VERMOGEN BESCHRIJVING ECO 40 5,0 kW Kachel ECO 52 7,0 kW Kachel ECO 55 8,0 kW Kachel EN -13240...

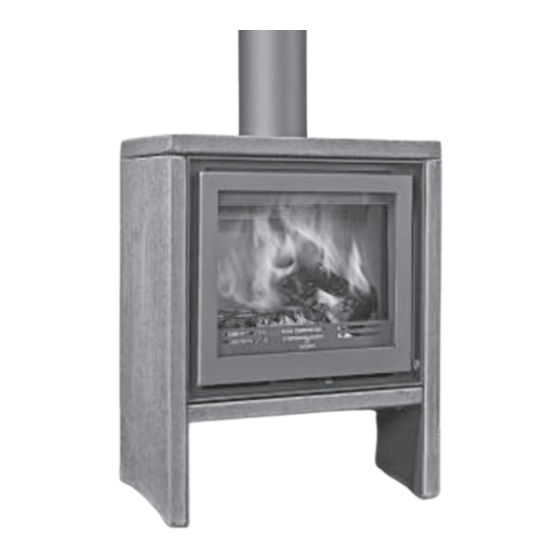

- Pagina 3 ECO 40 / 52 / 55 ECO 40 Staal ECO 40 Speksteen ECO 52 Staal ECO 52 Speksteen Vloerplaat en houtrekje (hoog model) zijn optioneel !
- Pagina 4 ECO 40 / 52 / 55 ECO 55 Staal ECO 55 Speksteen...
-
Pagina 5: Inhoudsopgave
ECO 40 / 52 / 55 INHOUDSOPGAVE Pagina 1. Inleiding 1.1 Voorwoord................1.2 Veiligheid................2. Plaatsing..................3. Installatievoorschrift..............4. Bediening van de kachel............. 5. Eerste keer stoken..............6. In bedrijf nemen 6.1 Ventilatie................6.2 Aanmaken van het vuur............6.3 Tijdens het stoken............... - Pagina 6 ECO 40 / 52 / 55...
-
Pagina 7: Inleiding
INLEIDING 1.1. VOORWOORD Wij feliciteren u met de aankoop van deze moderne BARBAS kachel. Met dit kwaliteitsproduct zult u jarenlang stookplezier hebben en kunnen genieten van het vlammenspel en de gezellige gloed van het vuur. Deze handleiding bevat zowel aanwijzingen voor het plaatsen als voor het (milieuvriendelijk) gebruik van het toestel. - Pagina 8 Ken de conditie van uw rookkanaal. Scheuren in het kanaal kunnen vochtdoorslag, vervuiling van de muren, doorlekken van rook, maar ook de afvoer van rookgassen belemmeren. Vraag hierover deskundig advies aan uw Barbas dealer of een gespecialiseerd bedrijf. • Voorkom schoorsteenbrand.
- Pagina 9 ECO 40 / 52 / 55 • Gebruik nooit vloeibare brandstoffen als b.v. spiritus, petroleum enz. Gebruik hiervan leidt tot gevaarlijke situaties en kan tevens schade aan uw toestel opleveren. • Tijdens transport kunnen delen in het toestel verschoven zijn. Controleert u...
-
Pagina 10: Plaatsing
ECO 40 / 52 / 55 PLAATSING 2.1. INVENTARIS - Garantiebewijs documentatie - Handleiding Rookgas- - Aansluitring (gietijzer) + Koord aansluitset - Afdichtplaat + Koord (t.b.v. bovenzijde kachel) (Indien toestel In het toestel - Rozet, staal (indien speksteen- met achter-... - Pagina 11 Vloerplaat E ECO 40 327633 Vloerplaat F ECO 52/55 327634 Houtrekje ECO 40 - Hoog model - h = 60 mm 327647 Houtrekje ECO 52 - Hoog model - h = 60 mm 328059 Houtrekje ECO 55 - Hoog model - h = 60 mm 327648 Dikwandig (2 mm) stalen kanaalsysteem Ø150 mm:...
-
Pagina 12: Voorbereiding Voor Het Plaatsen
ECO 40 / 52 / 55 2.3. VOORBEREIDING VOOR HET PLAATSEN Controleer alle functies van de kachel voordat deze geplaatst wordt. • Controleer het openen en sluiten van de deur. • Handgreep geheel naar beneden: Deur is vergrendeld. Deze stand van de handgreep zal veel worden toegepast als het toestel niet wordt gebruikt. - Pagina 13 ECO 40 / 52 / 55 ƒ Handgreep ± 50° naar voren: Deur komt uit zijn vergrendeling en kan naar voren toe worden geopend. • Controleer de werking en afstelling van de rookgasklep. Pen rookgasklep Rookgasklep Deur open Pen komt naar voren...
- Pagina 14 ECO 40 / 52 / 55 • Controleer de werking van de schuif voor de regeling van de verbrandingslucht. • Controleer of de asbak geheel leeg is.
- Pagina 15 ECO 40 / 52 / 55 • Meld eventuele gebreken direct bij uw dealer. • Verwijder bijgevoegde documenten en onderdelen uit de kachel. Laat de geschiktheid van de opstelruimte en schoorsteen controleren door een vakman. De kachel mag alleen geplaatst worden aan een “eigen” schoorsteen,...
-
Pagina 16: Installatievoorschrift
ECO 40 / 52 / 55 INSTALLATIEVOORSCHRIFT 3.1. PLAATSINGS INSTRUCTIES Bij de plaatsing van een kachel dienen plaatselijke en/of nationale voorschriften op het gebied van brandveiligheid nauwgezet opgevolgd te worden. Raadpleeg in twijfelgevallen de afdeling brandpreventie van de plaatselijke brandweer, vooral bij plaatsing in een woning met brandbare wanden en/of vloeren. - Pagina 17 ECO 40 / 52 / 55 Belangrijk: • de kanalen dienen zelfdragend bevestigd te zijn, ofwel mogen nooit op het toestel rusten. • ook alle eventuele onderlinge niet geisoleerde pijp-verbindingen dienen volledig geïsoleerd te worden. • bij alle vloer- of plafonddoorvoeren dienen brandbare delen volledig buiten de omkokering respectievelijk de isolatiezone te blijven (denk ook aan dakbeschot!).
- Pagina 18 ECO 40 / 52 / 55 Massa-fl ow en temperatuur in de uitlaat van de kachel De massa-fl ow en uitlaat-temperatuur van de kachel staan vermeld in hoofdstuk 13; Technische Gegevens. Deze waarden zijn van belang voor het dimensioneren van de aan te sluiten schoorsteen.
-
Pagina 19: Opstellen Van De Kachel
ECO 40 / 52 / 55 3.4. OPSTELLEN VAN DE KACHEL 3.4.1. Aansluiting rookgasafvoer Het toestel heeft zowel een boven- als achter-aansluitmogelijkheid Ø150 mm (Ø148 mm uitwendig) voor het rookkanaal (schoorsteen). Rookgasafvoer-bovenaansluiting Af fabriek is het toestel voorzien van een (demonteerbare) rookgasafvoer- bovenaansluiting. - Pagina 20 ECO 40 / 52 / 55 Montage rookgasafvoer-achteraansluiting • Demonteer de rookgasafvoer-bovenaansluiting. • Demonteer de afdichtplaat van de achter-aansluiting via de binnenzijde van het toestel.
- Pagina 21 ECO 40 / 52 / 55 • Monteer de afdichtplaat van de boven-aansluiting via de binnenzijde van het toestel. Let op ! : Zorg dat het afdichtkoord rondom goed aansluit. • Monteer de gietijzeren rookgasafvoer-achteraansluitring aan de buitenzijde van het toestel.
- Pagina 22 ECO 40 / 52 / 55 ECO 40 / 52 / 55 Staal Alle staal delen zijn af fabriek gemonteerd. Plaatsen van het toestel • Stel het toestel waterpas, door met een imbussleutel de 4 stelvoetjes op de juiste hoogte in te stellen.
- Pagina 23 ECO 40 / 52 / 55 ECO 40 / 52 / 55 Speksteen De “voet” en speksteen zijpanelen (L+R), bovenplaat en frontpaneeltje worden apart geleverd. Plaatsen van de “voet” en toestel • Plaats de “voet” op de locatie waar de kachel komt te staan.
- Pagina 24 ECO 40 / 52 / 55 • Verwijder tijdelijk de deur, voor het plaatsen van het toestel, door deze op te lichten en weg te nemen. • Plaats het toestel voorzichtig op de “voet”. Controleer of het toestel aan alle zijden in één lijn staat met de “voet”.
- Pagina 25 ECO 40 / 52 / 55 • Controleer tevens of het toestel, met de “voet”, waterpas staat. Eventueel onder de voet uitvullen met metalen plaatjes. Montage van het speksteen en overige losse delen • Plaats in de bovenzijde van de speksteen zijpanelen de meegeleverde...
- Pagina 26 ECO 40 / 52 / 55 • Plaats de zijpanelen voorzichtig in de twee metalen nokken van de “voet”. Zet de bovenzijde vast met de meegeleverde beugels. Controleer hierbij dat de panelen geheel evenwijdig met het toestel staan.
- Pagina 27 ECO 40 / 52 / 55 • Stel het toestel op hoogte. • Plaats het speksteen frontpaneeltje. De bovenzijde van het toestel moet gelijk zijn aan de bovenzijde van de spekstenen zijpanelen. Met een imbussleutel kan men hiervoor de 4 stelschroeven in de hoogte verstellen.
- Pagina 28 ECO 40 / 52 / 55 • Hang de deur terug. Het toestel is nu gereed. Controleer of de rookgasafvoer-bovenaansluiting in één lijn ligt met het schoorsteenkanaal. Plaatsing rozet bij rookgasafvoer-achteraansluiting • Schroef de stelpootjes (3x) in de • Plaats de metalen rozet.
-
Pagina 29: Aansluiten Op De Schoorsteen
ECO 40 / 52 / 55 • Het toestel is nu gereed. Controleer of de rookgasafvoer-achteraansluiting in één lijn ligt met het schoorsteenkanaal. 3.4.2 Aansluiten op de schoorsteen Plafond-aansluiting: Steek een pijp zo diep mogelijk in de schuifbus (nisbus) in het plafond. Zet een schoorsteenpijp op de bovenplaat en teken af waar de bovenste pijp ingekort dient te worden. -
Pagina 30: Bediening Van De Kachel
ECO 40 / 52 / 55 BEDIENING VAN DE KACHEL Figuur 1: Bediening 1 Handgreep 2 Keramisch hittebestendig glas 3 Vergrendelschuif voor bedieningspen rookgasklep 4 Bedieningspen rookgasklep 5 Rookgasafvoer Ø150 mm (boven/achter aansluitmogelijkheid) 6 Uitstroomopening convectielucht (permanent) 7 Lamellen (vermiculite plaat) / Binnenmantel... -
Pagina 31: Eerste Keer Stoken
ECO 40 / 52 / 55 EERSTE KEER STOKEN Na verbouwing of nieuwbouw laat uw woning goed drogen. Niet uitgedroogde wanden houden makkelijk allerlei stof vast, zoals eventuele rookdeeltjes bij bijvoorbeeld het aanmaken van de kachel of het plotseling openen van de deur. -
Pagina 32: In Bedrijf Nemen
ECO 40 / 52 / 55 IN BEDRIJF NEMEN 6.1. VENTILATIE Voor verbranding is lucht nodig. Zorg voor voldoende toevoer van verse lucht. Voor elke kg hout die u verstookt (met toesteldeur gesloten) is 10 m - 15 extra lucht nodig. Per uur dus al gauw ca. 50 m extra! Ruime beluchting van buitenaf of via andere kamer of gang is dus vereist. -
Pagina 33: Tijdens Het Stoken
ECO 40 / 52 / 55 Voor het aanmaken van het vuur, de vergrendelschuif geheel naar links schuiven. Zet, indien nodig, ook de deur de eerste 10 minuten op een ruime kier. Zet de deur niet helemaal open, daar de ruit dan koud blijft. Bij het weer sluiten van de deur kunnen rookgassen op de ruit condenseren en zich roet vormen. - Pagina 34 Bij het beladen van de haard is een hoeveelheid van 2 blokken van 15 cm lang en 30 cm omtrek (ECO 40), (35 cm omtrek (ECO 52)), (40 cm omtrek (ECO 55)) voldoende. Vul pas bij als de houtskoolfase is bereikt. Dit is na ongeveer 45 minuten.
-
Pagina 35: Economisch Stoken
ECO 40 / 52 / 55 Modifi catie Modifi caties mogen niet aan het toestel worden aangebracht. Eveneens vervalt de garantie bij modifi catie van welke aard ook. Open de deur alleen voor het vullen en ontsteken van de kachel en voor het verwijderen van de as. -
Pagina 36: Algemene Wenken
ECO 40 / 52 / 55 ALGEMENE WENKEN 7.1. TIPS • Stook uitsluitend droog hout. Niet alleen brandt nat hout slecht, het veroorzaakt meer vervuiling van het toestel (ruiten), van het rookkanaal, van uw kamer (bij het openen van de deur van het toestel bijvoorbeeld) en van het milieu. -
Pagina 37: Het Rendement
ECO 40 / 52 / 55 • Schoorsteenbrand. Ontstaat er ondanks alle voorzorgsmaatregelen tóch een schoorsteenbrand (dat merkt u meestal aan een loeiend lawaai in de schoorsteen), doe dan het volgende: • Sluit direct de schoorsteenklep (indien aanwezig) • Sluit direct de luchttoevoer van de kachel •... - Pagina 38 ECO 40 / 52 / 55 Het rendement zal nadelig worden beïnvloedt: • Door met open deur te stoken. Een hete schoorsteen werkt als een afzuigkap. Bij open deur zuigt de schoorsteen veel meer lucht aan dan nodig is voor de verbranding.
-
Pagina 39: Brandstoffen
Alle soorten schoon hout (gekapt hout). Het hout moet minimaal 2 jaar gedroogd zijn. Goed gedroogd hout heeft een vochtigheidspercentage van 10 tot 20%. Aanbevolen afmeting: • ECO 40: lengte: ca. 15 cm omtrek: ca. 30 cm ê • ECO 52: lengte: ca. 15 cm omtrek: ca. -
Pagina 40: Hoeveelheid Brandstof
Daarnaast kan hierdoor schade aan uw toestel en uw schoorsteen ontstaan. BARBAS staat niet in voor schade veroorzaakt door oververhitting. Bij het verbranden van een laag hout varieert het vermogen sterk. Bij correct stoken zal elke lading ongeveer 45 minuten beslaan. - Pagina 41 ECO 40 / 52 / 55 ECO 52: Per belading: Omgerekend per uur: (= per 45 minuten) Hout: 2 blokken van ca. 0,75 kg/stuk 3 blokken van ca. 0,75 kg/stuk Briketten: 3 blokken van ca. 0,35 kg/stuk 5 blokken van ca. 0,35 kg/stuk Afmeting houtblok: ±...
-
Pagina 42: Regelmatig Onderhoud
ECO 40 / 52 / 55 REGELMATIG ONDERHOUD • Asbak ledigen Wekelijks, 48 uur na de laatste stookperiode • Glas reinigen Naar behoefte • Afdichtingen deur en asbak : Jaarlijks controleren en eventueel vervangen • Schoorsteen vegen en Jaarlijks vóór het stookseizoen inspecteren •... -
Pagina 43: Vervangingsonderdelen
ECO 40 / 52 / 55 VERVANGINGSONDERDELEN 11.1 ECO 40 / 52 / 55 Staal pos nr. omschrijving ECO 40 ECO 52 ECO 55 mantel STAAL romp toestel rookgasaansluiting (boven of achter) 1 / 1 1 / 1 1 / 1... - Pagina 44 ECO 40 / 52 / 55 11.2 ECO 40 / 52 / 55 Speksteen pos nr. omschrijving ECO 40 ECO 52 ECO 55 SPEKSTEEN bovenplaat SPEKSTEEN zijpaneel SPEKSTEEN frontpaneeltje “ voet ” romp toestel rookgasaansluiting (boven of achter) 1 / 1...
- Pagina 45 ECO 40 / 52 / 55 Volgorde vervangen interieur toestel: • Verwijder het rooster en asbak. • Verwijder het houtrekje. • Verwijder de bodemplaat voor. • Verwijder de rookgasklep, door deze op te lichten, naar achteren te kantelen en uit te nemen.
- Pagina 46 ECO 40 / 52 / 55 • Verwijder de remplaathouder • Leg de remplaat tijdelijk een richel (metalen strip, voorzijde remplaat). hoger in het toestel. • Verwijder de lamel zijkant-rechts. Til hiervoor de remplaat een beetje op. • Verwijder de remplaat, door deze op te lichten en schuin naar een zijde...
- Pagina 47 ECO 40 / 52 / 55 • Verwijder de lamel zijkant-links. • Verwijder de lamel achter. Het gehele interieur is nu gedemonteerd. Het monteren van het interieur geschiedt in omgekeerde volgorde.
-
Pagina 48: Afmetingen
ECO 40 / 52 / 55 AFMETINGEN 12.1 ECO 40 STAAL... - Pagina 49 ECO 40 / 52 / 55 12.2 ECO 40 SPEKSTEEN...
- Pagina 50 ECO 40 / 52 / 55 12.3 ECO 52 STAAL...
- Pagina 51 ECO 40 / 52 / 55 12.4 ECO 52 SPEKSTEEN...
- Pagina 52 ECO 40 / 52 / 55 12.5 ECO 55 STAAL...
- Pagina 53 ECO 40 / 52 / 55 12.6 ECO 55 SPEKSTEEN...
-
Pagina 54: Technische Gegevens
ECO 40 / 52 / 55 TECHNISCHE GEGEVENS ECO 40 ECO 52 ECO 55 Verbranding: Gemeten conform EN 13240 : 2001 en EN 13240 - A2 : 2004 Brandstof Hout Hout Hout Vermogen; min. - max. 2 - 7 kW... - Pagina 55 ECO 40 / 52 / 55 ECO 40 ECO 52 ECO 55 • Handgreep voor openen van de deur Bediening: • Verbrandingslucht-toevoerschuif. Één gecombineerde schuif voor het regelen van de toevoer van de primaire, secundaire en tertiaire luchttoevoer. Asbak met rooster...
-
Pagina 56: Veel Voorkomende Vragen
Kan een houtkachel / inbouwhaard aangesloten worden op een c.v.- installatie? Barbas heeft geen kachels of inbouwhaarden in het programma die op een CV kunnen worden aangesloten. Advies is: niet doen !! Hoe weet ik, of ik correct stook? Volg allereerst de stookvoorschriften op. - Pagina 57 ECO 40 / 52 / 55 Waarom is een rokende schoorsteen ongewenst? Een sterk rokende schoorsteen wijst op onvolledige verbranding. Dit kan diverse oorzaken hebben. Als het toestel net brandt, of net is bijgevuld, is enige rook normaal. Door de deur even open te houden vat het hout sneller vlam en wordt deze periode verkort.
- Pagina 58 ECO 40 / 52 / 55 Het hout brandt te snel op: wat moet ik doen? Zorg dat er geen lucht bij de onderzijde van de brandstof komt. Schuif de verbrandingslucht-toevoerschuif richting de positie “ - ”. (De primaire lucht- toevoer is dan hierbij afgesloten.) De aslaag mag nu niet meer fel oranje / wit...
- Pagina 59 ECO 40 / 52 / 55 Wat is creosoot? Creosoot is een teerachtige aanslag die zich in het afvoerkanaal afzet. Het vormt zich bij slechte verbranding van hout (stoken met vochtig hout, het sterk knijpen van de luchttoevoeren, het stoken van geïmpregneerd of geschilderd hout bijvoorbeeld).
- Pagina 60 INTERFOCOS B.V. HALLENSTRAAT 17 5531 AB BLADEL NEDERLAND E-mail: info@barbas.nl Internet: www.barbas.com 02 - 010310 - 327331...
