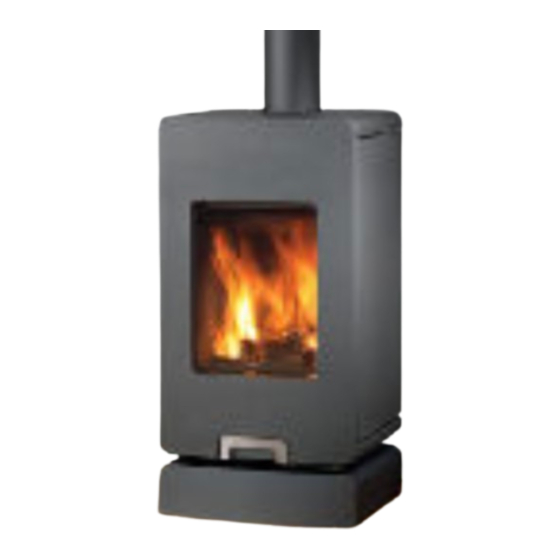

- Pagina 1 GEBRUIKSAANWIJZING INSTALLATIEVOORSCHRIFT 200, 300, 1400, 1500 DIN plus Steiermärkisches Feuerungsanlagengesetz 12-06-01 (Au). NAAM VERMOGEN BESCHRIJVING ECO 200 5,0 - 10,0 kW Kachel ECO 300 5,0 - 10,0 kW Kachel ECO 1400 5,0 - 10,0 kW Kachel ECO 1500 5,0 - 10,0 kW...
-
Pagina 2: Inhoudsopgave
ECO 200 ECO 300 ECO 1400 ECO 1500 INHOUDSOPGAVE Pagina 1. Inleiding 1.1 Vooraf................1.2 Veiligheid..............2. Plaatsing................3. Installatievoorschrift.............. 4. Bediening van de kachel............5. Eerste keer stoken............... 6. In bedrijf nemen 6.1 Ventilatie..............6.2 Aanmaken van het vuur.......... - Pagina 3 ECO 1500 ECO 1400 ECO 300 ECO 200...
-
Pagina 4: Inleiding
INLEIDING 1.1. VOORAF Wij feliciteren u met de aankoop van deze moderne BARBAS kachel. Met dit kwaliteitsproduct zult u jarenlang stookplezier hebben en kunnen genieten van het vlammenspel en de gezellige gloed van het vuur. Deze handleiding bevat zowel aanwijzingen voor het plaatsen als voor het (milieuvriendelijk) gebruik van het toestel. - Pagina 5 Vraag hierover deskundig advies aan uw Barbas dealer of een gespecialiseerd bedrijf. Voorkom schoorsteenbrand. Laat het rookkanaal minimaal 1x per jaar vegen, bij intensief gebruik vaker.
- Pagina 6 ECO 200 ECO 300 ECO 1400 ECO 1500 Tijdens transport kunnen delen in het toestel verschoven zijn. Controleert u of de deur goed functioneert, de remplaat correct in de steunen boven in het toestel ligt, de gietijzeren lamellen goed tegen de wand staan en de bodemstenen niet verschoven zijn.
-
Pagina 7: Plaatsing
ECO 1500 ECO 1400 ECO 300 ECO 200 PLAATSING 2.1. INVENTARIS Set documentatie Garantiebewijs Handleiding Doos rookgasaansluitingsset Aansluitring Afdichtplaat 4 Bevestigingsbouten incl. moeren en ringen Afschermplaat voor achterzijde toestel 2 Schroeven t.b.v. afschermplaat In het toestel Handschoen Handgreep 2 Spanstiften... -
Pagina 8: Voorbereiding Voor Het Plaatsen
ECO 1500 2.2. VOORBEREIDING VOOR HET PLAATSEN Van ieder type toestel heeft Barbas maatschetsen. Deze zijn bedoeld om de plaatsing voor te bereiden. Werk nooit op basis van andere informatie zoals folders e.d. Demonteer eventueel de speksteenset. De kachel is hierdoor makkelijker te plaatsen. -
Pagina 9: Installatievoorschrift
ECO 1500 ECO 1400 ECO 300 ECO 200 INSTALLATIEVOORSCHRIFT 3.1. PLAATSINGS INSTRUCTIES Bij de plaatsing van een kachel dienen plaatselijke en/of nationale voorschriften op het gebied van brandveiligheid nauwgezet opgevolgd te worden. Raadpleeg in twijfelgevallen de afdeling brandpreventie van de plaatselijke brandweer, vooral bij plaatsing in een woning met brandbare wanden en/of vloeren. - Pagina 10 ECO 200 ECO 300 ECO 1400 ECO 1500 Mocht er geen (geschikt) rookkanaal aanwezig zijn, adviseren wij gebruik te maken van dubbelwandige geïsoleerde RVS kanalen. Een rookkanaal dient overeenkomstig het geldende bouwbesluit geplaatst te worden. Laat het bouwen hiervan door de specialist uitvoeren. Bij aanschaf van deze kanalen dient nagegaan te worden of omkokering vereist is.
-
Pagina 11: Opstellen Van De Kachel
ECO 1500 ECO 1400 ECO 300 ECO 200 Reiniging van de schoorsteen Laat de schoorsteen tenminste éénmaal per jaar door een erkende schoorsteen- veger reinigen. Stook hoofdzakelijk goed gedroogd hout in de kachel van de juiste afmetingen. Houtvochtgehalte ~15%, lengte en omtrek 32 cm. -
Pagina 12: Bediening Van De Kachel
ECO 200 ECO 300 ECO 1400 ECO 1500 BEDIENING VAN DE KACHEL Figuur 1: Bediening 1 Rookgasafvoer 7 Luchttoevoer convectielucht 2 Uitstroomopening convectielucht 8 Houtrekje 3 Keramisch hittebestendig glas 9 Bedieningshendel schudrooster / 4 Handgreep primaire luchttoevoerschuif 5 Secundaire luchttoevoerschuif... -
Pagina 13: Eerste Keer Stoken
ECO 1500 ECO 1400 ECO 300 ECO 200 EERSTE KEER STOKEN Na verbouwing of nieuwbouw laat uw woning goed drogen. Niet uitgedroogde wanden houden makkelijk allerlei stof vast, zoals eventuele rookdeeltjes bij bijvoorbeeld het aanmaken van de kachel of het plotseling openen van de deur. -
Pagina 14: In Bedrijf Nemen
ECO 200 ECO 300 ECO 1400 ECO 1500 IN BEDRIJF NEMEN 6.1. VENTILATIE Voor verbranding is lucht nodig. Zorg voor voldoende toevoer van verse lucht. Voor elke kg hout die u verstookt (met toesteldeur gesloten) is 10 m - 15 m extra lucht nodig. - Pagina 15 ECO 1500 ECO 1400 ECO 300 ECO 200 Bij het beladen van de kachel is een hoeveelheid van 2 blokken van 32 cm lang en 32 cm omtrek voldoende. Vul pas bij indien de houtskoolfase bereikt is. De beladingsdeur hierbij kortstondig open houden.
-
Pagina 16: Economisch Stoken
ECO 200 ECO 300 ECO 1400 ECO 1500 Het stoken met de primaire lucht (lucht door het rooster) veroorzaakt een fel wit heet vuur dat beschadiging kan veroorzaken aan het rooster en andere gietijzeren onderdelen van de kachel. 6.4. ECONOMISCH STOKEN U stookt met hout het meest milieubewust en tevens het meest zuinig, als u een heet, maar rustig brandend vuur hebt. -
Pagina 17: Algemene Wenken
ECO 1500 ECO 1400 ECO 300 ECO 200 ALGEMENE WENKEN 7.1. TIPS Stook uitsluitend droog hout. Niet alleen brandt nat hout slecht, het veroorzaakt meer vervuiling van het toestel (ruiten), van het rookkanaal, van uw kamer (bij het openen van de deur van het toestel bijvoorbeeld) en van het milieu. Hout is pas droog als het minimaal 2 jaar onder een afdak opgeslagen is geweest. -
Pagina 18: Beschouwing Van Het Rendement
ECO 200 ECO 300 ECO 1400 ECO 1500 7.2. BESCHOUWING VAN HET RENDEMENT In de praktijk heeft iedere verbranding te maken met verliezen. Deze zijn: Verliezen doordat te veel warmte uit de schoorsteen komt, in plaats van dat deze in de woonkamer komt. -
Pagina 19: Brandstoffen
ECO 1500 ECO 1400 ECO 300 ECO 200 BRANDSTOFFEN 8.1. HOUT Geschikt zijn: Alle soorten schoon hout (gekapt hout). Het hout moet minimaal 2 jaar gedroogd zijn. Goed gedroogd hout heeft een vochtigheidspercentage van 10 tot 20%. Aanbevolen afmeting: lengte is ca. 30 cm, omtrek is ca. 30 cm. -
Pagina 20: Hoeveelheid Brandstof
Daarnaast kan hierdoor schade aan uw toestel en uw schoorsteen ontstaan. BARBAS staat niet in voor schade veroorzaakt door oververhitting. Bij een goed gekozen toestel kunt u de ruimte voldoende verwarmen met een enkele laag houtblokken (houtblok is ca. - Pagina 21 ECO 1500 ECO 1400 ECO 300 ECO 200 9.2. WARMTE-AFGIFTE De tabel geeft weer de theoretisch op te wekken warmte bij verbranding van hout. Warmte-afgifte Soort brandstof kWh/kg Droog hout (gemiddeld) De stookwaarde van hout (18,7 Mj/kg bij 0% vocht) wordt niet beinvloed door de soort hout.
-
Pagina 22: Regelmatig Onderhoud
ECO 200 ECO 300 ECO 1400 ECO 1500 10 . REGELMATIG ONDERHOUD Aslade/Asbak ledigen Wekelijks, 48 uur na de laatste stookperiode Glas reinigen Naar behoefte Afdichtingen deur en aslade : Jaarlijks controleren en eventueel vervangen Schoorsteen vegen en Jaarlijks vóór het stookseizoen... -
Pagina 23: Vervangingsonderdelen
ECO 1500 ECO 1400 ECO 300 ECO 200 VERVANGINGSONDERDELEN... - Pagina 24 ECO 200 ECO 300 ECO 1400 ECO 1500 ECO 200 Vervangingsonderdelen pos nr. omschrijving aantal remplaat boven remplaat onder lamellen gietijzer (L/R) lamellen gietijzer (A) isolatieplaat (L/R) isolatieplaat (A) schudrooster-rozet schudrooster-bak bodemsteen (L/R) bodemsteen (A) asla glas bedieningshendel schudrooster handgreep deur...
- Pagina 25 ECO 1500 ECO 1400 ECO 300 ECO 200...
- Pagina 26 ECO 200 ECO 300 ECO 1400 ECO 1500 ECO 300 Vervangingsonderdelen pos nr. omschrijving aantal remplaat boven remplaat onder lamellen gietijzer (L/R) lamellen gietijzer (A) isolatieplaat (L/R) isolatieplaat (A) schudrooster-rozet schudrooster-bak bodemsteen (L/R) bodemsteen (A) asla glas bedieningshendel schudrooster handgreep deur...
- Pagina 27 ECO 1500 ECO 1400 ECO 300 ECO 200...
- Pagina 28 ECO 200 ECO 300 ECO 1400 ECO 1500 ECO 1400 - 1500 Vervangingsonderdelen pos nr. omschrijving aantal remplaat boven remplaat onder lamellen gietijzer (L/R) lamellen gietijzer (A) isolatieplaat (L/R) isolatieplaat (A) schudrooster-rozet schudrooster-bak bodemsteen (L/R) bodemsteen (A) asla glas bedieningshendel schudrooster...
-
Pagina 29: Technische Gegevens
ECO 1400 ECO 300 ECO 200 TECHNISCHE GEGEVENS Type: ECO 200 - 300 - 1400 - 1500 Afmetingen (hxbxd) 1,15 x 0,60 x 0,48 m Gewicht Speksteen: 220 - 250 - 267 - 274 kg Metaal: 200 - 230 - 192 - 200 kg... -
Pagina 30: Veel Voorkomende Vragen
ECO 200 ECO 300 ECO 1400 ECO 1500 VEEL VOORKOMENDE VRAGEN Hoe vaak moet ik de schoorsteen laten vegen? Minimaal 1x per jaar. Stookt u gemiddeld vaker dan 3x per week, laat dan uw schoorsteen vaker vegen. Laat reiniging door een erkend bedrijf uitvoeren. Uw brandverzekering kan hiervan bewijs verlangen. - Pagina 31 Kan een houtkachel / inbouwhaard aangesloten worden op een c.v.- installatie? Barbas heeft geen kachels of inbouwhaarden in het programma die op een CV kunnen worden aangesloten. Advies is: niet doen !! Bij welke temperatuur slaan / slaat de convectieventilator(en) aan? Bij voorzet-kachels zijn geen convectieventilatoren aanwezig.
- Pagina 32 ECO 200 ECO 300 ECO 1400 ECO 1500 Hoe weet ik, of ik correct stook? Volg allereerst de stookvoorschriften op. De vlammen bewegen rustig, het hout brandt over het gehele oppervlak. Als het toestel een poos brandt, moet de rook uit de schoorsteen nagenoeg kleurloos zijn.
- Pagina 33 ECO 1500 ECO 1400 ECO 300 ECO 200 Wat moet ik doen, als het hout maar niet wil branden? Vermoedelijk is het hout erg nat. Laat het uit gaan en vervang het door droog hout. Stook eventueel houtbriketten. Deze zijn altijd droog (vochtgehalte < 10%).
- Pagina 34 ECO 200 ECO 300 ECO 1400 ECO 1500 Wat gebeurt er bij verbranding van hout? Verbrandingsproces. Bij de verbranding van hout kunnen de volgende stappen worden onderscheiden: Drogen: De eerste stap is het drogen van de brandstof. Reeds bij lage temperatuur (~ 100°C) zal het nog aanwezige vocht verdampen.
- Pagina 35 INTERFOCOS B.V. HALLENSTRAAT 17 5531 AB BLADEL NEDERLAND E-mail: info@barbas.nl Internet: www.barbas.com 02 - 010706 - 303575...
