- Pagina 1 GEBRUIKSAANWIJZING INSTALLATIEVOORSCHRIFT ATLANTA SAVANNAH ECO 550 ECO 650 ECO 750 LAND AARDGAS PROPAAN Nederland ATLANTA / SAVANNAH NN ATLANTA / SAVANNAH PN ECO 550 / ECO 650 / ECO 750 NN ECO 550 / ECO 650 / ECO 750 PN België...
-
Pagina 2: Inhoudsopgave
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 INHOUDSOPGAVE Pagina GEBRUIKSAANWIJZING............INSTALLATIEVOORSCHRIFT..........ONDERHOUD............... STORINGEN................. DEMONTAGE/MONTAGE VAN REGELAPPARATUUR EN BRANDER......AFMETINGEN............... TECHNISCHE GEGEVENS/VOORSCHRIFTEN....... VERVANGINGSONDERDELENLIJST........ - Pagina 3 ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA...
-
Pagina 4: Gebruiksaanwijzing
ECO 750 GEBRUIKSAANWIJZING INLEIDING Wij feliciteren u met de aankoop van deze moderne BARBAS gaskachel. Met dit kwaliteitsprodukt zult u jarenlang stookplezier hebben en kunnen genieten van het vlammenspel en de gezellige warmte. Lees eerst zorgvuldig de gebruiksaanwijzing voordat u het toestel in gebruik neemt. Bewaar dit boekje goed. - Pagina 5 ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA BEDIENING ALGEMEEN Achter het bedieningsklepje bevindt zich het gasregelblok waarmee men het toestel bedient. Openen bedieningsklepje: ATLANTA, SAVANNAH, ECO 650 : Klepje naar voren trekken. ECO 550, ECO 750 : Klepje aan de rechterzijde een beetje oplichten en naar voren trekken.
-
Pagina 6: Aansteken Van Het Vuur
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 AANSTEKEN VAN HET VUUR Open de gasafsluitkraan die in de gasleiding naar het toestel is gemonteerd. De schuifknop in stand “ “ plaatsen. Draai de thermostaatknop naar de ontstekingspositie “ “ en druk deze in. Terwijl men de themostaatknop ingedrukt houdt, dient men enkele malen de ontstekingsknop in te drukken om de waakvlam te ontsteken. -
Pagina 7: De Eerste Keer Stoken
Pas als het toestel is afgekoeld, kan men het reinigen. Nooit een schuurmiddel, agressieve middelen of kachelpoets gebruiken; uitsluitend een droge, niet pluizende doek. Bij de vakhandel zijn ook spuitbussen BARBAS hittebestendige lak verkrijg- baar, zodat men voor het jaarlijkse onderhoud eventueel kleine vlekken of beschadigingen kan bijspuiten. -
Pagina 8: Installatievoorschrift
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 INSTALLATIEVOORSCHRIFT ALGEMEEN Het toestel is bestemd voor sfeerdoeleinden. Het toestel dient geplaatst en aangesloten te worden als een “open” toestel, door een erkend installateur volgens dit installatievoorschrift, de nationale voorschriften en de plaatselijk geldende voorschriften (zie “Technische gegevens/voorschriten” achterin deze handleiding). -
Pagina 9: Voorbereiding Voor Het Plaatsen
ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA VOORBEREIDING VOOR HET PLAATSEN Voordat het toestel geplaatst kan worden, moeten eerst de volgende voorbereidingen getroffen worden. 2.3.1 De belangrijkste benodigde voorzieningen volgens de voorschriften 1. NATUURLIJK GEVENTILEERDE WONING (zie figuur 2) De ruimte waarin het toestel staat voorzien van een niet afsluitbare luchttoevoeropening. - Pagina 10 ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 MECHANISCH GEVENTILEERDE WONING (zie figuur 3) De ruimte waarin het toestel staat voorzien van een niet afsluitbare luchttoevoeropening. De minimale afmetingen hiervoor staan vermeld bij de technische gegevens, achterin deze handleiding (zie ook Paragraaf 2.4, punt 2).
-
Pagina 11: Het Rookkanaal
ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA ALGEMENE VOORZIENINGEN HET ROOKKANAAL Voor de installatie dient de installateur te controleren of het rookkanaal voldoende trek heeft. Verwijder alle rookgaskleppen in het rookkanaal of borg ze in open positie. De lengte van hetrookkanaal moet minimaal 2 meter zijn. -
Pagina 12: Plaatsen Van Het Toestel
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 PLAATSEN VAN HET TOESTEL Belangrijk : De minimum afstand van het toestel tot de achterwand bedraagt 10 cm. De minimum afstand links of rechts van het toestel tot een wand bedraagt 20 cm. Het toestel: ECO 550, ECO 650 of ECO 750 dient, vanwege zijn gewicht, op een voldoende stevige vloer te worden opgebouwd. - Pagina 13 ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA 2.5.2 Plaatsen spekstenen ECO 550 / ECO 650 / ECO 750 Leg de bodemsteen, met het breedste gedeelte aan de onderzijde, op de vloer. Plaats hierop het toestel. Bevestig de zij-stenen door ze voorzichtig over de rail naar beneden te latren schuiven.
-
Pagina 14: Aansluiting Schoorsteenkanaal
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 2.5.3 Aansluiting schoorsteenkanaal De afvoerpijp (Ø100 mm: ATLANTA / SAVANNAH of Ø150 mm: ECO 550 / ECO 650 / ECO 750) wordt nu aangesloten op het rookkanaal. Let op dat de aansluiting volledig gasdicht moet zijn. -
Pagina 15: Controle Toestel Na Installatie
ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA Figuur 5: Houtset aardgas ATLANTA / SAVANNAH / ECO 550 / ECO 650 / ECO 750 Figuur 6: Houtset propaan ATLANTA / SAVANNAH / ECO 550 / ECO 650 / ECO 750 2.5.7 Controle toestel na installatie Na de installatie dient de installateur het vlambeeld van het toestel visueel te controleren;... -
Pagina 16: Jaarlijks Onderhoud
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 ONDERHOUD JAARLIJKS ONDERHOUD Het toestel dient jaarlijks door een erkend installateur gereinigd en gecontroleerd te worden. Dit geldt ook voor de schoorsteen. Het onderhoud bestaat uit de volgende punten: Reinigen van hoofdbrander, waakvlam en rookgasafvoer / verbrandingslucht- toevoer. -
Pagina 17: Storingen
ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA STORINGEN Mogelijke oorzaken dat het toestel uitgaat kunnen zijn: T.T.B. beveiliging grijpt in doordat er rookgassen uittreden. T.T.B. beveiliging defect. Controleren door middel van doormeten. Onvoldoende gasdruk. Waakvlam is vervuild of defect. Spanning van thermokoppel is te laag. -
Pagina 18: Demontage/Montage Van Regelapparatuur En Brander

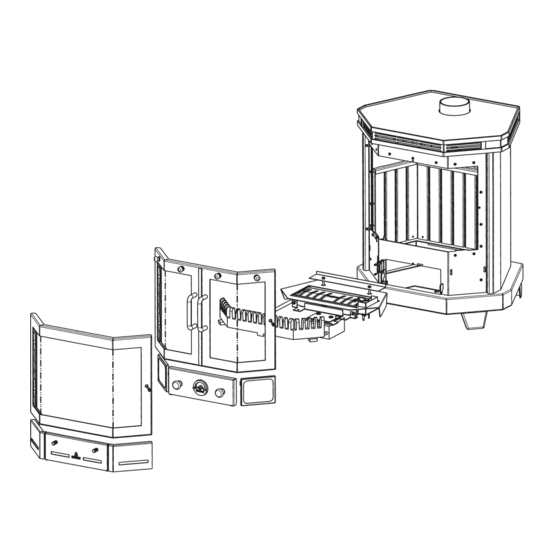

ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 DEMONTAGE/MONTAGE VAN REGELAPPARATUUR EN BRANDER DEMONTAGE: (zie figuur 7 en 8) ATLANTA / SAVANNAH / ECO 550: Open de glasdeur door de inbusbouten los te draaien. ECO 650: Het front is met “click” verbindingen op de hoeken, aan de romp bevestigd. Verwijder het front door deze voorzichtig naar voren te trekken. - Pagina 19 ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA Figuur 7: ATLANTA / SAVANNAH / ECO 550...
-
Pagina 20: Montage
ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 Figuur 8: ECO 650 / ECO 750 MONTAGE De montage dient in omgekeerde volgorde te geschieden. Let op dat het afdichtkoord van de glasplaat/deur goed aansluit. Elke gasverbinding, die los is geweest, dient na montage weer met zeepwater of een lekzoeker op dichtheid te worden gecontroleerd. -
Pagina 21: Afmetingen
ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA AFMETINGEN ATLANTA / SAVANNAH... - Pagina 22 ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 ECO 550...
- Pagina 23 ECO 550 ECO 650 ECO 750 SAVANNAH A TLANTA ECO 650 Gasaansluiting...
- Pagina 24 ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 ECO 750...
-
Pagina 25: Technische Gegevens/Voorschriften
: nr. 160 (= Ø1,60 mm) : nr. 130 (=Ø1,30mm) - sfeerbrander : standaard : standaard Hoofdbrander : Barbas 270 x 122 : Barbas 270 x 122 Primaire beluchting brander : 4x Ø8,5 mm : 4x Ø8,5 mm + 4x Ø6,5 mm Inspuiter hoofdbrander : nr. - Pagina 26 : nr. 160 (= Ø1,60 mm) : nr. 130 (= Ø1,30 mm) - sfeerbrander : standaard : standaard Hoofdbrander : Barbas 270 x 122 : Barbas 270 x 122 Primaire beluchting brander : 4x Ø8,5 mm : 4x Ø8,5 mm + 4x Ø6,5 mm Inspuiter hoofdbrander : nr.
-
Pagina 27: Vervangingsonderdelenlijst
Indien u service aanvraagt of vervangende onderdelen besteld, vermeld dan a.u.b. het model type en het serienummer. Alle onderdelen in deze handleiding kunnen via een Barbas dealer besteld worden. ATLANTA / SAVANNAH / ECO 550 / ECO 650 / ECO 750 Artikel nr. - Pagina 28 ECO 550 ECO 650 A TLANTA SAVANNAH ECO 750 Artikel nr. Omschrijving 301516 Glasklem model T 301509 Glasklem model L 301526 Glasklem model W 301669 Tube keramische lijm 301846 Houtset aardgas 301848 Houtset propaan 301839 Vermiculite korrels ± 5 gram (aardgas+propaan)
- Pagina 29 INTERFOCOS B.V. HALLENSTRAAT 17 5531 AB BLADEL NEDERLAND E-mail: info@barbas.nl Internet: www.barbas.com 02 - 151205 - 303587...
