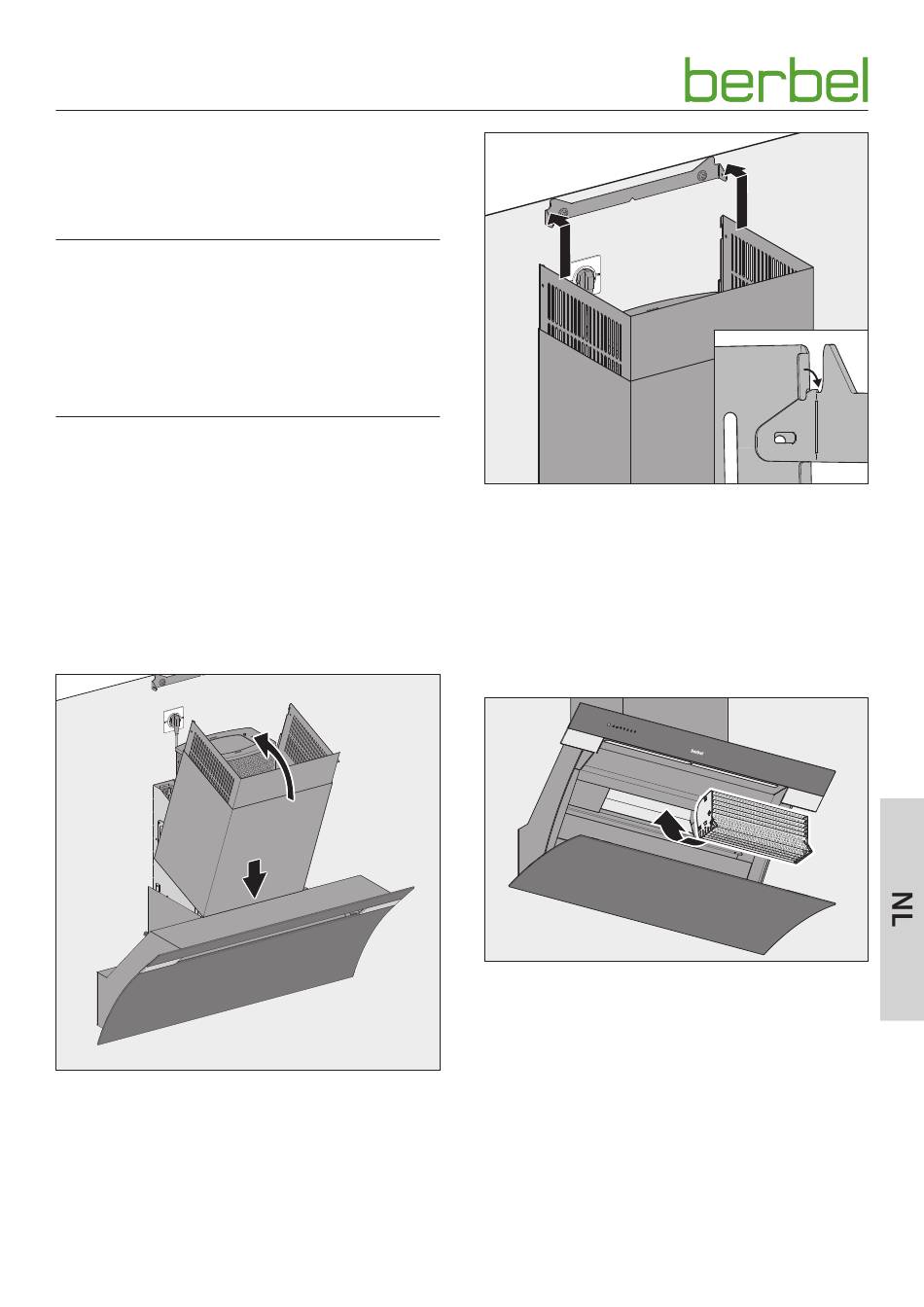

3.5.10 Rookkanaal monteren
Het rookkanaal bestaat uit twee in elkaar geschoven
rookkanaalplaten. In de binnenste plaat bevinden zich de
ventilatiesleuven.
D ATTENTIE!
Gevaar voor beschadigingen door ondeskundig gebruik!
De body van de kap en van het rookkanaal kunnen bij
bewegingen tijdens de montage beschadigd raken.
☞ Houd afstand tussen het rookkanaal en de body van de
kap.
☞ Houd voorwerpen uit de buurt die het apparaat kunnen
bekrassen (b.v. werktuigen, gespen).
Afhankelijk van de bedrijfsmodus worden de twee
rookkanaalplaten op elkaar afgestemd.
Luchtcirculatiemodus en hybride modus
De ventilatiesleuven bevinden zich aan de bovenkant en zijn
niet bedekt.
Afzuigmodus
De binnenste rookkanaalplaat kan eruit getrokken en
omgekeerd ingestoken worden om de ventilatiesleuven te
bedekken.
☞ Licht het rookkanaal met twee personen op.
☞ Zet de onderkant van het rookkanaal in de gleuf van het
apparaat.
☞ Klap het rookkanaal aansluitend op de wand.
6005049_0 – 21.11.2019
2.
1.
☞ Trek de binnenste rookkanaalplaat omhoog.
☞ Hang de binnenste rookkanaalplaat aan de bovenkant
aan de rookkanaalbevestiging.
3.5.11 De Capillar Trap, stootrand en de onderste
schaal monteren
Na de montage moeten de binnenliggende delen er weer
ingezet worden.
☞ Zet de Capillar Trap met beide handen met een boog in
de opnameschacht.
☞ Druk de Capillar Trap naar boven tot deze vastklikt.
