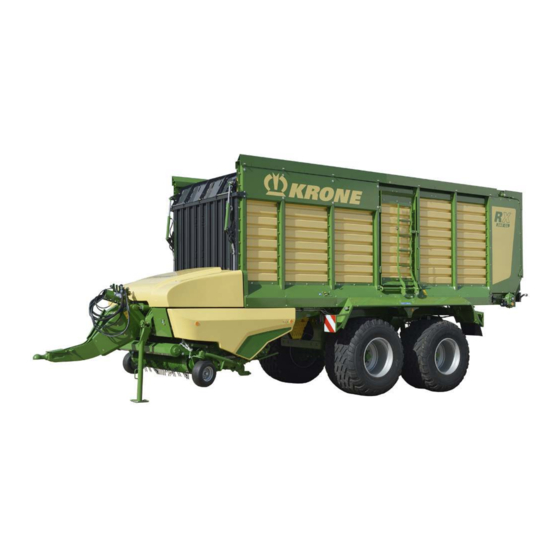

Pagina 1 Originele handleiding Documentnummer: 150000952_02_nl Stand: 17-10-2019 Opraap- en transportwagen RX 360 GL Vanaf machinenummer: 1019531...
Pagina 2 Contactpersonen Maschinenfabrik Bernard Krone GmbH & Co.KG Heinrich-Krone-Straße 10 48480 Spelle Duitsland Telefoon centrale + 49 (0) 59 77/935-0 Telefax centrale + 49 (0) 59 77/935-339 Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-239 binnenland Telefax reserveonderdelenmagazijn + 49 (0) 59 77/935-359...
Pagina 3 Parkeerrem .......................... 35 2.7.2 Steunvoet........................... 36 2.7.3 Wielwiggen.......................... 36 2.7.4 Trap............................ 37 2.7.5 SMV-markeringspaneel ...................... 37 Gegevensopslag ........................ 38 Machinebeschrijving ....................... 39 Machineoverzicht ........................ 39 Markering ........................... 41 Functiebeschrijving ........................ 42 Hydraulisch systeem........................ 46 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 4 Elektronisch remsysteem (EBS) aansluiten................ 74 KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) ............ 75 7.10 Extern ISOBUS-terminal aansluiten .................. 78 7.11 Camera op de KRONE ISOBUS-terminal CCI 800 of CCI 1200 aansluiten ...... 79 7.12 Joystick aansluiten........................ 79 7.13 Veiligheidsketting monteren....................... 81 7.14...
Pagina 5 Menu 1-1 "Opraapautomaat" .................... 151 13.7.2 Menu 1-2 "Disselautomaat" ..................... 153 13.8 Menu 2 "Losautomaat"...................... 155 13.9 Menu 3 "Inkuilmiddelinstallatie" .................... 157 13.10 Menu 5 "Dwarsafvoerband" ..................... 158 13.11 Menu 6 "Centrale smering" ...................... 158 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 6 16.6 Bodemkettingstreng vervangen .................... 209 16.7 Borgrollen van de enkelmesbeveiliging controleren/vervangen .......... 210 16.8 Controle/onderhoud banden .................... 211 16.9 Messen controleren/vervangen .................... 212 16.10 Messen slijpen ......................... 215 16.11 Ringtrekoog 50 controleren ..................... 221 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 7 Aanhangsel.......................... 304 26.1 Hydraulisch schakelschema "Comfort 1.0" ................ 304 26.2 Hydraulisch schakelschema "Tandem-asaggregaat" .............. 307 26.3 Hydraulisch schakelschema „Tandemas – gedwongen besturing“ ......... 309 26.4 Hydraulisch schakelschema „Tandemas – elektronische gedwongen besturing“ .... 311 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 8 Inhoudsopgave 26.5 Hydraulisch schakelschema "Tandemas - uitloopas" .............. 313 Trefwoordenlijst ........................ 315 Conformiteitsverklaring ...................... 323 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 9 Over dit document Geldigheid Dit document is geldig voor machines van het type: RX 360 GL Alle informatie, afbeeldingen en technische gegevens in dit document komen overeen met de stand ten tijde van publicatie. Wijzigingen aan de constructie blijven altijd en zonder kennisgeving of opgave van redenen voorbehouden.
Pagina 10 Deze pijl geeft het resultaat van een handelingsstap of een handelingsvolgorde aan. Dit punt geeft een opsomming aan. Als de punt ingesprongen is, geeft hij het tweede niveau van de opsomming aan. Symbolen in afbeeldingen In de afbeeldingen kunnen de volgende symbolen worden gebruikt: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 11 VOORZICHTIG Met het signaalwoord VOORZICHTIG wordt gewaarschuwd voor een gevaarlijke situatie die tot licht tot matig ernstig letsel kan leiden, als de waarschuwingsaanwijzing niet in acht wordt genomen. Voorbeeld van een waarschuwingsaanwijzing: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 12 2,47105 Acre acres Volumestroom Liter per minuut l/min 0,2642 US gallons per minuut Kubieke meters m³/h 4,4029 per uur Kracht Newton 0,2248 Pound-force Lengte Millimeter 0,03937 Inch Meter 3,2808 Voet Capaciteit Kilowatt 1,3410 Paardenkracht RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 13 Kilometer per km/h 0,6215 Mijlen per uur Volume Liter 0,2642 US gallons US gal. Milliliter 0,0338 US ons US oz. Kubieke centi- cm³ 0,0610 Kubieke inch in³ meter Gewicht Kilogram 2,2046 Pond RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 14 Eigenmachtige veranderingen aan de machine • Aanbrengen van niet toegestane/goedgekeurde aanvullende uitrusting • Gebruik van niet originele KRONE vervangingsonderdelen • Stationaire werking van de machine Eigenmachtige veranderingen aan de machine kunnen de eigenschappen van de machine en het veilig gebruik negatief beïnvloeden of de correcte werking storen. Eigenmachtige veranderingen ontslaan de fabrikant daarom van alle hieruit resulterende schadeclaims.
Pagina 15 • Hij is vertrouwd met het veilig besturen van voertuigen. • Voor rijden op de openbare weg beschikt hij over voldoende kennis van de verkeersregels en over het voorgeschreven rijbewijs. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 16 Constructieve wijzigingen aan de machine Niet geautoriseerde constructieve wijzigingen en uitbreidingen kunnen afbreuk doen aan de deugdelijke en veilige werking van de machine. Daardoor kunnen personen ernstig of dodelijk letsel oplopen. Constructieve wijzigingen en uitbreidingen zijn niet toegestaan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 17 Daardoor kunnen personen ernstig letsel oplopen of worden gedood. Voor de veiligheid zijn de volgende onderdelen van de machine van bijzonder belang: • Remmen • Besturing • Veiligheidsinrichtingen • Verbindingsinrichtingen • Verlichting • Hydrauliek • Banden • Tussenas RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 18 Bij het manoeuvreren en het werken op het veld Voor de machine Achter de machine Aan de zijkant van de machine Bij ingeschakelde machine zonder rijbeweging Voor de machine Achter de machine Aan de zijkant van de machine RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 19 „ Voor alle werkzaamheden tussen de trekker en de machine: de machine stopzetten en beveiligen, pagina 28. Dit geldt ook voor kortdurende controlewerkzaamheden. „ Wanneer de krachthefboom moet worden bediend, moeten alle personen op afstand van de krachthefboom blijven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 20 150 mm bedragen. 2.4.12 Persoonlijke beschermingsmiddelen Het dragen van persoonlijke beschermingsmiddelen is een belangrijke veiligheidsmaatregel. Ontbrekende of ongeschikte persoonlijke beschermingsmiddelen verhogen het risico van gezondheidsschade en letsel van personen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 21 Wanneer de bestuurder geen rekening houdt met veranderde rijeigenschappen, kan hij ongevallen veroorzaken. „ Neem de maatregelen voor het rijden op de weg en in het veld in acht, pagina 190. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 22 „ Vóór instel-, reparatie-, onderhouds- en reinigingswerkzaamheden ervoor zorgen dat de machine veilig staat. „ In het hoofdstuk Rijden en transport de paragraaf "Machine parkeren" in acht nemen, pagina 89. „ Voor het parkeren: de machine stoppen en beveiligen, pagina 28. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 23 „ Houd voldoende afstand tot elektrische bovenleidingen bij uitgeklapte afdekking van de laadruimte. „ Om eventueel gevaar voor elektrische schokken door spanningsoverslag te voorkomen, nooit in of uit de trekker stappen onder elektrische bovenleidingen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 24 „ Tijdens het gebruik ramen en deuren van de cabine gesloten houden. „ Bij rijden op de weg gehoorbescherming afdoen. Vloeistoffen onder hoge druk De volgende vloeistoffen staan onder hoge druk: • Hydraulische olie RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 25 De volgende componenten kunnen tijdens de werking heet worden waardoor personen zich eraan kunnen verbranden: • Aandrijving • Hydraulische leidingen „ Voldoende afstand houden van hete oppervlakken en aangrenzende componenten. „ Machinedelen laten afkoelen en veiligheidshandschoenen dragen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 26 „ Uitsluitend werkzaamheden uitvoeren die in deze handleiding staan beschreven. Voor alle werkzaamheden de machine stilzetten en beveiligen, pagina 28. „ Alle overige instandhoudings- en reparatiewerkzaamheden uitsluitend door een gekwalificeerde vakgarage laten uitvoeren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 27 • Frames of dragende bouwgroepen • Onderstel „ Voor laswerkzaamheden aan de machine de toestemming door de KRONE klantenservice bezorgen en desgewenst alternatieven laten tonen. „ Voor laswerkzaamheden aan de machine, de machine veilig neerzetten en van de trekker loskoppelen.
Pagina 28 „ Als de kennis ontbreekt, de wielen en banden laten monteren door de KRONE-dealer of een gekwalificeerde bandenservice. „ Bij het monteren van de band op de velg mag nooit de door KRONE aangegeven maximaal toegestane druk worden overschreden. Anders kan de band of zelfs de velg explosief scheuren, pagina 47.
Pagina 29 „ De aanwezige afdichtingsringen controleren op beschadigingen en indien nodig vervangen. „ Uitlopende olie resp. oude olie in een hiervoor bestemd reservoir opvangen en correct verwijderen, pagina 23. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 30 „ De actortest alleen vanaf een veilige positie buiten het werkingsgebied van de door de actoren bewogen machinedelen uitvoeren. Veiligheidsstickers aan de machine Elke veiligheidssticker is voorzien van een bestelnummer en kan direct bij de KRONE dealer worden besteld. Ontbrekende, beschadigde en onherkenbare veiligheidsstickers moeten onmiddellijk worden vervangen.
Pagina 31 Veiligheid Veiligheidsstickers aan de machine RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 32 Veiligheid Veiligheidsstickers aan de machine Positie en betekenis van de veiligheidsstickers LWG000-001 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 33 Door de zakkende achterklep bestaat levens- gevaar. „ Zorg ervoor dat er geen personen onder de opgeven achterklep aanwezig zijn. „ Niet onder de opgeven achterklep verblijven voordat de achterklep tegen onbedoeld neerlaten is beveiligd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 34 „ Vóór demontage en reparatie van het drukvat de aanwijzingen in de handleiding in acht nemen. „ Demontage en reparatie van het drukvat mogen uitsluitend door een gespecialiseerde werkplaats worden uitgevoerd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 35 Daardoor kunnen personen ernstig gewond raken of gedood worden. „ De parkeerrem altijd aantrekken als de trekker verlaten resp. de machine neergezet wordt. LW000-002 De handslinger (2) van de parkeerrem (1) bevindt zich aan de rechter machinezijde vóór de tandemas. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 36 Om het standvlak van de steunvoet bij zachte ondergrond te vergroten, dient u een geschikte onderlaag te gebruiken. 2.7.3 Wielwiggen LW000-004 De wielwiggen (1) bevinden zich in het midden voor de voorste as, pagina 91. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 37 Hiervoor moeten de landspecifieke voorschriften in acht worden genomen. Het SMV-markeringsbord (1) zit middenachter of linksachter. Wanneer de machine op transportvoertuigen (bijv. vrachtwagen of trein) wordt getransporteerd, moet het SMV-markeringsbord worden afgedekt of gedemonteerd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 38 Aanvullende functies die contractueel met de klant worden overeengekomen (bijv. afstandsonderhoud) staan het overdragen van bepaalde machinegegevens uit de machine toe. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 39 Machinebeschrijving Machineoverzicht Machinebeschrijving Machineoverzicht RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 40 Machinebeschrijving Machineoverzicht LW000-381 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 41 Het typeplaatje is een officieel document en mag niet worden veranderd of onleesbaar worden gemaakt! LW000-287 De machinegegevens bevinden zich op het typeplaatje (1). Het typeplaatje bevindt zich voor onder de frontkap op de kopdrager. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 42 Voor de toepassing op moerasachtige bodem kan de pick-up (1) in het achterste gedeelte met extra pick-up-tastwielen (2) worden uitgerust. De extra pick-up-tastwielen (2) lopen buiten het trekkerspoor. De extra tastwielen kunnen met behulp van de gatenbalk (3) worden ingesteld, pagina 197. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 43 Nadeel: Meer mesbreuk bij contact met vreemde voorwerpen INFO Het mes kan onder vermelding van het bestelnummer 20 250 616 * in het reserveonderdelenmagazijn worden besteld. INFO Het aantal messen (snijlengte) alleen instellen wanneer het snijinrichting ingeschoven is. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 44 De machine heeft aan de buitenkant aangebrachte toetsen waarmee functies op de machine kunnen worden uitgevoerd. LWG000-031 Aan de linker machinezijde bevindt zich in het midden van het frame een toetsenmodule met de volgende functies: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 45 Laadruimteafdekking openen Bij uitvoering "laadruimteaf- dekking": De laadruimteafdekking opent zolang als de toets wordt inge- drukt. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 46 Het hydraulisch systeem wordt via de systeemschroef (1) aan het stuurblok van de machine aan de trekkerhydrauliek (Constante stroom-systeem resp. Load-Sensing-systeem) aangepast, pagina 65. Het stuurblok bevindt zich aan de rechter machinezijde onder de boordcomputer onder de zijbescherming. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 47 37 mm Overlastbeveiliging Nokkenschakelkoppeling (aandrijftussenas) 2.000 Nm Minimale vereiste aan de trekker Benodigd vermogen 105 kW (143 pk) Aftakastoerental 1.000 min⁻¹ Max. bedrijfsdruk van de hydraulische installatie 200 bar Oliehoeveelheid bij Load-Sensing-systeem 90 l/min RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 48 Wanneer oliesoorten met verschillende specificaties met elkaar worden gemengd, kan er schade aan de machine ontstaan. „ Nooit oliesoorten met verschillende specificaties met elkaar mengen. „ Overleg met uw KRONE servicepartner houden, voordat na een oliewissel een olie met een andere specificatie wordt gebruikt. Machinecomponent...
Pagina 49 De aanbeveling geldt vooral voor de normale gemengde werking (veld/weg) bij de toegelaten maximumsnelheid van de machine. Desgewenst kan de bandenspanning tot de aangegeven minimumdruk worden gereduceerd. Dan moet echter de in dit verband toegelaten maximumsnelheid in acht genomen worden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 50 De aangegeven delen worden los meegeleverd. De opbergplaats voor deze delen is de laadruimte van de machine. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 51 „ Bij uitvoering „Gedwongen besturing“: Het trekoog voor de kogelkop-trekhaak 50 alleen met een goedgekeurde kogelkoppeling 50 (Ø 50 mm) met omlaaghouder vastkoppelen, die geschikt is voor een veilige opname en vergrendeling. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 52 „ De draadstang (3) er iets indrukken, naar links draaien en verwijderen. „ De draadstang (3) in de boring (4) plaatsen en met de onderlegring en moer (2) monteren. „ Het beschermdeksel (5) sluiten. INFO Om de parkeerrem te deactiveren, pagina 245. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 53 „ De zuigerstand (2) zo ver tegen het draadeind verdraaien tot de maat X=1,60 m bedraagt (gemeten tussen bovenkant frame en bodem). „ De contramoer (3) vastdraaien. „ De rechter en linker cilinder (1) gelijk instellen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 54 (1) tot (4) zijn gesloten. De hendels staan loodrecht. De stand van de afsluitkranen moet worden gecontroleerd en indien nodig worden gewijzigd. Voor de inbedrijfstelling van de machine moet de rijhoogte worden ingesteld. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 55 X overeenkomstig reduceren. INFO Voor het opstarten van het aggregaat worden ca. 4 tot 5 liter olie uit de trekkervoorraad genomen. Het hydraulische oliepeil van de trekker controleren en eventueel olie bijvullen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 56 „ Het aggregaat voorzichtig neerlaten tot op de maat X+120 mm. „ De afsluitkranen (2) tot (4) sluiten. ð De hendels van alle afsluitkranen (1) tot (4) staan haaks op de richting van de leiding. LW000-021 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 57 „ De ontluchtingsschroeven (3) losdraaien. „ Zodra hydraulische olie zonder belletjes uitstroomt, de ontluchtingsschroeven (3) sluiten. „ De doorzichtige slangstukken lostrekken. „ De beschermkappen (2) aanbrengen. „ Na het ontluchten de rijhoogte controleren en evt. instellen, pagina 54. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 58 ð De hendels wijzen in de richting van de leiding. „ Om het aggregaat neer te laten, de functie "Messencassette omhoog bewegen" bedienen. Gedwongen besturing instellen INFO De eerste inbedrijfstelling van de gedwongen besturing mag alleen door een erkende vakman worden uitgevoerd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 59 LWG000-016 „ De afsluitkranen (1) openen. ð De hendels staan loodrecht (positie II). „ Met de trekkercombinatie ca. 50 m langzaam rechtuit rijden. „ De afsluitkranen (1) sluiten. ð De hendels staan horizontaal (positie I). RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 60 Trekekrcombinatie voor het rijden door bochten instellen INFO De aanpassing van de aanrijbeveiligingen (2) op de trekker mag alleen door een erkende vakman worden uitgevoerd. Na elke tractorwissel moet de instelling van de aanrijbeveiliging (2) gecontroleerd en evt. veranderd worden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 61 „ Wanneer de spoorstang (1) de dissel aanraakt, de verbreding monteren. „ Wanneer de spoorstang (1) de dissel niet aanraakt, kan evt. een aanrijbeveiliging (2) worden gemonteerd. Voor de machine kunnen de volgende delen uit het KRONE reserveonderdelenmagazijn worden besteld: Aanduiding Best.-nr.
Pagina 62 ð De hendels van de afsluitkranen (1) staan loodrecht (positie II). „ Om de wielen recht te zetten, met de trekkercombinatie ca. 20 m rechtuit rijden. „ Sluit de afsluitkranen (1). ð De hendels van de afsluitkranen (1) staan horizontaal (positie I). RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 63 „ Op het terminal de functie „Messencassette omhoog bewegen“ bedienen tot de druk 80 bar heeft bereikt, pagina 116. „ De afsluitkraan (4) bij gelijktijdige bediening van de functie "Messencassette omhoog bewegen" sluiten. ð De hendel van de afsluitkraan (4) staat horizontaal. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 64 „ Vergrendelinghefboom (2) sluiten. 6.10 Tussenas aanpassen LW000-306 De tussenas (1) moet in de lengte worden aangepast. „ De machine aan de trekker vastkoppelen, pagina 66. „ Neem de kortste bedrijfsstand voor de tussenas in. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 65 „ Draai de systeemschroef (1) er tot aan de aanslag uit. Werking van de machine aan trekkers met Load-Sensing-systeem Bij trekkers met gesloten hydraulisch systeem. Daarbij is de meldleiding aangesloten. „ Draai de systeemschroef (1) er tot aan de aanslag in. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 66 „ Ervoor zorgen dat zich geen personen in het gevarenzone van de machine bevinden. „ Tijdens het vastkoppelen (in het bijzonder tijdens het achteruitrijden van de trekker) mogen zich geen personen tussen trekker en machine bevinden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 67 Het ringtrekoog verbindt de combi opraap- en transportwagen met de hitchhaak van de trekker. De toegelaten steunlast op het koppelingspunt bedraagt maximaal 4 t in onderaankoppeling. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 68 Gevaar voor letsel door niet-inachtneming van de gevarenzone van de tussenas Wanneer de gevarenzone van de tussenas niet in acht wordt genomen, kunnen personen ernstig letsel oplopen of worden gedood. „ Om ongevallen te voorkomen, de gevarenzone van de tussenas in acht nemen, pagina 19. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 69 Wordt het zwenkbereik van de tussenas in alle bedrijfstoestanden niet in acht genomen, kan door contact met componenten schade aan de trekker en/of de machine ontstaan. „ Op voldoende vrije ruimte in het zwenkbereik in alle bedrijfstoestanden (rijden door bochten met maximale wieluitslag) letten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 70 „ De hydraulische slang (1) aan de aansluiting voor de drukloze terugloop naar de tank vastkoppelen. „ De hydraulische slang (3) aan de aansluiting voor de Load-Sensing-besturing van de trekker vastkoppelen. Trekker met constante stroom-systeem LW000-099 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 71 „ De lengte van de veiligheidsketting door een vakkundige werkplaats (vakpersoneel) laten aanpassen. „ Ervoor zorgen dat de lengte van de veiligheidsketting aan de trekker is aangepast. „ Bij het wisselen van trekker ervoor zorgen dat de lengte van de veiligheidsketting nog steeds geschikt is. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 72 De machine is met een persluchtinstallatie met twee leidingen uitgerust. De koppelingskoppen worden voor de verbinding van de voorraadleiding (2) (rode koppelingskop) en remleiding (1) (gele koppelingskop) van de trekker met de machine vastgekoppeld. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 73 Als de spanningsvoorziening van trekker naar de machine permanent op de machine aanwezig is en zodoende onafhankelijk is van de contactschakelaar van de machine, moet de spanningsvoorziening na het gebruik van de machine worden gescheiden om de trekkeraccu niet onnodig te belasten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 74 AANWIJZING Kortsluiting door verontreinigingen en vocht in de stekkerverbinding Door een kortsluiting kan er schade aan de machine ontstaan. „ Let erop dat de stekkers en contactdozen schoon en droog zijn. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 75 INFO Bij trekkers zonder ABS-contactdoos vindt de aansluiting van het elektronische remsysteem via een speciale kabel plaats, die onder vermelding van het KRONE bestelnummer 20 081 552 * bij de fabrikant resp. de geautoriseerde vakhandel kan worden besteld. KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200)
Pagina 76 Inbedrijfstelling KRONE ISOBUS-terminal aansluiten (CCI 800, CCI 1200) Trekker met geïntegreerd ISOBUS-systeem CCI 1200 CCI 800 EQ001-173 ü De machine is stopgezet en beveiligd, pagina 28. Verbinding terminal met trekker „ De 12-polige stekker (2) van de kabel (3) met de 12-polige contactdoos (1) van de terminal verbinden.
Pagina 77 B290 EQ001-181 ü De machine is stopgezet en beveiligd, pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. Verbinding terminal met trekker „ De 12-polige stekker (2) van de kabel (3) met de 12-polige contactdoos (1) van de terminal verbinden.
Pagina 78 „ De 9-polige stekker (5) van de kabel (2) met de 9-polige ISOBUS-contactdoos (1) van de trekker verbinden. „ De 11-polige stekker (4) van de kabel (2) met de 11-polige contactdoos (3) van de machine verbinden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 79 CCI 1200 EQ000-212 „ De kabel (3) van de camera (2) met de stekker (4) in de aansluiting C (1) van het KRONE ISOBUS-terminal CCI 800 of CCI 1200 steken. „ Om de stekker (4) correct aan te sluiten op de uitrichting op de gemarkeerde plaatsen (5) letten.
Pagina 80 Inbedrijfstelling 7.12 Joystick aansluiten KRONE ISOBUS-terminal bij trekkers met geïntegreerd ISOBUS-systeem EQ001-150 ü De machine is stopgezet en beveiligd, pagina 28. „ De 9-polige stekker (2) van de kabel (1) met de 9-polige contactdoos (3) van de joystick verbinden. „ De 9-polige stekker (4) van de joystick met de 9-polige contactdoos (5) (In-cab) verbinden.
Pagina 81 EQ001-151 ü De machine is stopgezet en beveiligd, pagina 28. ü De uitbreiding B290 "KRONE trekker uitbreiding" is gemonteerd. „ De 9-polige stekker (2) van de kabel (1) met de 9-polige contactdoos (3) van de joystick verbinden. „ De 9-polige stekker (4) van de joystick met de 9-polige contactdoos (5) (In-cab) verbinden.
Pagina 82 ü De machine is stopgezet en beveiligd, pagina 28. „ De veiligheidsketting (1) met de schalm (2) aan de machine monteren. BP000-106 „ De veiligheidsketting (1) op geschikte positie (bijvoorbeeld: [I] of [II]) op de trekker monteren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 83 Disselvering instellen De disselvering bestaat uit een hydraulisch reservoir dat de drukpieken in de knikdisselcilinder absorbeert. „ Om de dissselvering te waarborgen, de knikdisselcilinder ca. 20 mm uitschuiven, pagina 117. „ De disselhoogte waar nodig aanpassen, pagina 53. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 84 „ Het hangslot (1) verwijderen, de grendel (2) en de beugel (3) demonteren en meenemen. Monteren „ De beugel (3) met de grendel (2) monteren en met het hangslot (1) beveiligen en de sleutel veilig bewaren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 85 De maximale bijlading mag het toegestane totale gewicht van de machine met inachtneming van de toegestane as- en steunlasten niet overschrijden. De gegevens over het toegestane totale gewicht en de toegestane as- en steunlast bevinden zich op het typeplaatje van de machine, pagina 41. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 86 „ Bij niet-aangesloten Load-Sensing meldleiding druk op de hydraulische installatie zetten en de schakelhendel vastzetten. „ De pick-up neerlaten, pagina 123. „ De pick-up op de wendakkerstand en bij rijden door bochten omhoog zetten, pagina 123. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 87 Bij het rijden over de rijsilo bestaat gevaar voor letsel en/of machineschade door omkiepen van de machine. „ De uitloopas voor het rijden over de rijsilo blokkeren, pagina 115. „ Zorg ervoor dat zich niemand in de gevarenzone van de machine bevindt. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 88 „ De rijsilo met de machine verlaten. „ Bij uitvoering "Uitloopas": Eventueel de uitloopas losmaken, pagina 115. „ Bij uitvoering zonder "Disselautomaat": De knikdissel neerlaten, pagina 117. „ Het scherm "rijden op de weg" oproepen, pagina 116. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 89 Wanneer de machine in beladen toestand op de steunvoet wordt neergezet, bestaat het gevaar dat de steunvoet meegeeft en mensen door de kantelende machine worden verwond. „ De machine alleen in ontladen toestand op de steunvoet neerzetten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 90 „ Aan de hendel (1) trekken. „ De steunvoet (2) langzaam omlaag zwenken tot de hendel (1) hoorbaar vastklikt. „ Beweeg de knikdissel (3) voorzichtig omlaag tot de steunvoet (2) op de grond staat, pagina 117. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 91 „ De wielwig (1) zo dicht voor of achter hetzelfde wiel leggen dat de machine niet kan wegrollen. „ Bij uitvoering "Uitloopas": De wielwig (1) zo dicht voor of achter hetzelfde wiel vand e voorste as leggen dat de machine niet kan wegrollen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 92 Trap omhoog klappen „ De laadruimte via de ladder (3) en het instapluik (2) verlaten. „ De vergrendelingshendel (5) uit de geleiding (4b) lostrekken. „ Het instapluik (2) sluiten. „ De trap (3) omhoog klappen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 93 Het stuurblok bevindt zich aan de rechterzijde van de machine onder de bescherming. Mocht het elektrisch systeem volledig uitvallen, dan kunnen enkele ventielen op het stuurblok handmatig worden bediend. Bij sommige functies moeten meerdere kartelschroeven gelijktijdig zijn ingedraaid. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 94 De te schakelen ventielen staan vermeld in het onderstaande functieschema. Hieronder wordt een voorbeeld beschreven. INFO Na uitvoering van de handmatige noodbediening moeten de kartelschroeven resp. de inbusbouten voor de handmatige noodbediening weer volledig worden uitgedraaid! RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 95 „ Bij uitvoering met „Load-Sensing“: De trekkermotor starten. ð De pick-up wordt direct na het starten van de trekkermotor omhoog bewogen. Neerlaten resp. zweefstand „ De kartelschroef op het ventiel (Q5) erin draaien. ð De pick-up wordt bij aangesloten hydraulische aansluitingen neergelaten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 96 De overeenkomstige gegevens vindt u in de technische documentatie van de bediening resp. op de apparaten zelf. KRONE - machines, die een ISOBUS-uitrusting hebben, zijn afgestemd op dit systeem. EQG000-057 De elektronische uitrusting van de machine bestaat in hoofdzaak uit de boordcomputer (1), de terminal (2) en de besturings- en functie-elementen.
Pagina 97 KRONE ISOBUS-terminal (CCI 800, CCI 1200) Terminal in- of uitschakelen Terminal in- of uitschakelen EQ001-174 KRONE ISOBUS-Terminal CCI 1200 KRONE ISOBUS-Terminal CCI 800 „ Voordat voor het eerst wordt ingeschakeld, controleren of de aansluitingen correct zijn bevestigd en goed vastzitten.
Pagina 98 INFO „ Voor meer gegevens over de functiewijze van het terminal de handleiding van het terminal in acht nemen. Opbouw van de KRONE machinetoepassing EQG000-059 De KRONE machinetoepassing is in de volgende delen ingedeeld: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 99 KRONE ISOBUS-terminal (CCI 800, CCI 1200) Opbouw van de KRONE machinetoepassing Statusregel (1) De statusregel (1) geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan, pagina 103. Toetsen (2) De machine wordt door eht indrukken van de toetsen (2) via de touch-functie bediend, pagina 106.
Pagina 100 Door de boordcomputer worden informatie en besturingsfuncties van de machine op het display van de externe ISOBUS-terminal beschikbaar gesteld. De bediening met een ISOBUS-terminal van een andere fabrikant is vergelijkbaar met die van de KRONE ISOBUS-terminal. Voor de inbedrijfstelling de werking van de KRONE-ISOBUS-terminal in de handleiding raadplegen.
Pagina 101 Aan de volgende voorwaarden moet zijn voldaan: ü De trekker draagt gegevens over rijsnelheid en rijrichting over op de ISOBUS. ü De parameter "ISOBUS-evaluatie" is door vakpersoneel van KRONE vrijgeschakeld. INFO Of de parameter "ISOBUS-evaluatie" is vrijgeschakeld, kan in menu "Diagnose rijsnelheidsmeter/rijrichtingwijzer"...
Pagina 102 CCI 1200 EQ000-212 „ De kabel (3) van de camera (2) met de stekker (4) in de aansluiting C (1) van het KRONE ISOBUS-terminal CCI 800 of CCI 1200 steken. „ Om de stekker (4) correct aan te sluiten op de uitrichting op de gemarkeerde plaatsen (5) letten.
Pagina 103 Wanneer een symbool met kleurverloop wordt geselecteerd: • gaat een venster met meer informatie open of • wordt een functie geactiveerd of uitgeschakeld. De statusregel geeft de actuele toestanden van de machine (afhankelijk van de uitvoering) aan: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 104 Instelbaar in het menu "Werklampgroep lampen aan configureren", pagina 162. Opraap- en transportwa- gen vol Bijlading bereikt Inkuilmiddelinstallatie uit Het menu "Inkuilmiddelinstallatie" wordt geopend, pagina 157. Inkuilmiddelinstallatie aan Uitloopas geblokkeerd Uitloopas losgemaakt Liftas neergelaten Liftas opgeheven Bedrijfsurenteller gedeacti- veerd RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 105 Bij uitvoering "Laadruimteafdekking" Symbool Aanduiding Toelichting De laadruimteafdekking is noch vol- ledig opengeklapt, noch volledig dichtgeklapt. Afdekking laadruimte is opengeklapt Afdekking laadruimte is dichtgeklapt Afdekking laadruimte wordt openge- klapt Afdekking laadruimte wordt dichtge- klapt RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 106 Hiermee vraagt u de eerste pagina van de toetsen op, pagina 116. Uitloopas losmaken Hiermee maakt u de uitloopas los. Als het symbool knippert, wordt de uitloop- as losgemaakt. Als het symbool permanent wordt weerge- geven, is de uitloopas vergrendeld. zie pagina 115 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 107 3/3 "Weeginrichting automatisch bedrijf" ingesteld, pagina 161. Alleen in het werkscherm "Losmodus", Disselautomaat deactive- Door indrukken en ingedrukt houden wordt AUTO het menu "Disselautomaat" opgeroepen, zie pagina 153 Uitschakelen zie pagina 122 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 108 Voorwand in de wagen zie pagina 117 zwenken Messencassette heffen zie pagina 116 Messencassette neerlaten zie pagina 117 Opraapautomaat activeren Door indrukken en ingedrukt houden wordt AUTO het menu "Opraapautomaat" opgeroepen, pagina 151. Activeren zie pagina 121 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 109 Achterklep sluiten Sluiten zie pagina 125 ü De losautomaat is geactiveerd. Achterklep openen Openen zie pagina 124 AUTO ü De losautomaat is geactiveerd. Achterklep sluiten Sluiten zie pagina 125 AUTO Zwaailicht inschakelen zie pagina 119 Zwaailicht uitschakelen zie pagina 119 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 110 Wachttijd tot bodemketting wordt ge- In seconden activeerd Laadmodus • Het getal ernaast geeft de actuele klantenteller aan. • Geschikt voor touchscreen Hakselmodus • Het getal ernaast geeft de actuele klantenteller aan. • Geschikt voor touchscreen RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 111 • Alleen in werkscherm "Laden" met keling opraapautomaat in modus 1, pagina 120 • De waarde kan in het touchscreen worden aangetipt. • Instelbaar waardenbereik: 0-30 s Waarde verhogen Geschikt voor touchscreen Waarde verlagen Geschikt voor touchscreen Pick-up is opgeheven RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 112 INFO De infobalk in het werkscherm kan individueel worden geconfigureerd, zie pagina 176 of“zie pagina 178. Welke symbolen beschikbaar zijn, is afhankelijk van de uitrusting van de machine. De volgende weergegeven symbolen zijn niet altijd beschikbaar. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 113 Wordt altijd op het rechter veld weergege- ven. 12.5 Werkschermen opvragen Scherm rijden op de weg bij gedeactiveerde Scherm rijden op de weg bij geactiveerde wee- weeginrichting en bij weeginrichting in automa- ginrichting in handmatig bedrijf tisch bedrijf RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 114 Machinefuncties die alleen tijdens het laden beschikbaar zijn, worden beschreven in het hoofdstuk Werkscherm "Laden", pagina 119. Machinefuncties die alleen tijdens het lossen beschikbaar zijn, worden beschreven in het hoofdstuk Werkscherm "Losmodus", pagina 123. Werkscherm "Laden" Werkscherm "Losmodus" RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 115 ð Het symbool knippert tot de liftas geheven is. Æ Het weergave wisselt van naar Neerlaten „ indrukken. ð Het symbool knippert tot de liftas neergelaten is. Æ Het weergave wisselt van naar RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 116 Alleen bij terminals met minder dan 7 velden in de statusregel. „ indrukken. Æ Het menu "Detailteller" wordt weergegeven, pagina 167. 12.6.7 Messencassette heffen/neerlaten Heffen „ indrukken. Æ Het symbool wordt weergegeven wanneer de messencassette volledig naar binnen bewogen is. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 117 ð Na ca. 3 seconden beweegt de messencassette zich in de onderhoudsstand. Æ Het symbool wordt weergegeven. 12.6.8 Dissel heffen/neerlaten Heffen „ indrukken. Neerlaten „ indrukken. 12.6.9 Laadruimteafdekking open-/dichtklappen Openklappen „ indrukken. Dichtklappen „ indrukken. 12.6.10 Voorwand naar binnen/buiten zwenken Naar binnen zwenken „ indrukken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 118 Æ In het display wisselen alle bijbehorende werklampsymbolen van naar 12.6.13 LED-verlichting laadruimte in-/uitschakelen De LED-verlichting van de laadruimte is gekoppeld aan de werklampen van de trekker. „ Om de LED-verlichting laadruimte in-/uit te schakelen de werklampen van de trekker in-/ uitschakelen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 119 De opraapautomaat wordt afhankelijk van de uitrusting van de machine door de sensor "B2" op de pendelklep en/of de krachtsensor "B15" op de voorwand bestuurd. Het analyseren van de sensoren is afhankelijk van de ingestelde modus in het menu "Opraapautomaat". RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 120 De grenskracht (2) kan direct op het display worden verhoogd resp. verlaagd. De groene cirkel (5) wordt weergegeven als de opvoerhoogte van het opraapmateriaal is bereikt. De waarde (4) in het werkscherm toont de actuele kracht aan de voorwand. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 121 AUTO Æ Het weergave wisselt van naar . Het display geeft het symbool aan. Opraapautomaat deactiveren AUTO „ indrukken. AUTO AUTO Æ Het weergave wisselt van naar . Het display geeft het symbool aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 122 De pick-up wordt neergelaten en blijft in zweefstand. • De dissel beweegt naar de opgeslagen dissel-werkstand, pagina 155. Menu "Disselautomaat" oproepen AUTO AUTO „ Om het menu "Disselautomaat"op te vragen, resp. indrukken en vasthouden. Æ Het menu "Disselautomaat" wordt weergegeven, pagina 153. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 123 In het onderstaande worden machinefuncties beschreven die alleen tijdens het losmodus beschikbaar zijn. Machinefuncties die tijdens het laden en tijdens het lossen beschikbaar zijn, worden beschreven in het hoofdstuk Werkscherm "Laden"/"Losmodus", pagina 114. AUTO EQG000-048 ü Het werkscherm "Lossen" is opgevraagd, pagina 114. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 124 ü De losautomaat is geactiveerd, pagina 124. Achterklep openen „ Gedurende 3 seconden indrukken. AUTO ð Met het begin van het openen worden afhankelijk van de uitrusting van de machine processen door de losautomaat gestuurd, pagina 124. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 125 Æ Het symbool wordt weergegeven. Æ De achterklep is volledig geopend. Achterklep sluiten „ indrukken. Æ Het symbool wordt weergegeven. 12.8.4 Bodemkettingvoorloop in-/uitschakelen EQG000-038 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 126 „ Om de waarde te verhogen, indrukken. „ Om de waarde te verlagen, indrukken. 12.8.5 Bodemkettingterugloop inschakelen Afhankelijk van de uitvoering van de machine „ indrukken en vasthouden. Æ De bodemketting loopt zolang de toets/het symbool wordt ingedrukt. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 127 Modus 3/3 "Automatische modus" De gewichten van alle vrachten worden door het systeem opgeslagen. De registratie van het gewicht voor een vracht is afgesloten nadat de cycli "Wagen laden" en "Wagen lossen" zijn doorlopen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 128 Volledig gewicht opslaan ü In het menu "Weeginrichting" is de modus 2/3 ingesteld,zie pagina 161. ü De knikdisselcilinders zijn minstens 1 - 3 cm uitgeschoven, behalve bij direct laden/lossen. ü De remmen zijn aan machine- en trekkerzijde gelost. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 129 ü Het werkscherm "Weeginrichting" (leeg gewicht opslaan) is opgevraagd, pagina 127. Werkscherm "Losmodus" Werkscherm "Weeginrichting" Leeg gewicht opslaan wanneer de trekkercombinatie stilstaat „ Voor steeds 3 touwrollen. ð Het aflaadgewicht (gewicht van de vracht) wordt opgeslagen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 130 ü De achterklep is gesloten. „ De wagen vullen. „ Bij uitvoering "Tridemas": Na het vullen de liftas gedurende minstens 1 minuut in zweefstand neerlaten. Lossen ü Tussen laden en lossen is minstens 1 minuut verstreken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 131 Æ De weeginrichting wordt na 1 minuut op nul gezet. Daarbij kan de weergave in het display schommelen. Æ Het resultaat van de weging wordt pas aan de klantenteller toegewezen nadat het systeem de weegvoorziening op nul heeft gezet. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 132 Symbool Aanduiding Toelichting Werkscherm "Krachtmeet- Het werkscherm "Krachtmeetbout steun-/ bout steun-/aslast kalibre- aslast kalibreren" wordt weergegeven. ren" oproepen Waarde verhogen Waarde verlagen Opslaan Werkscherm verlaten De correctiewaarde wordt niet opgeslagen. Het werkscherm "Weeginrichting" wordt weergegeven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 133 Symbool Aanduiding Toelichting Werkscherm "Krachtmeet- Het werkscherm "Krachtmeetbout steun-/ bout steun-/aslast kalibre- aslast kalibreren" wordt weergegeven. ren" oproepen Waarde verhogen Waarde verlagen Opslaan Werkscherm verlaten De correctiewaarde wordt niet opgeslagen. Het werkscherm "Weeginrichting" wordt weergegeven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 134 „ Om het werkscherm "Weeginrichting" (leeg gewicht opslaan) op te vragen, indrukken. „ Om het werkscherm "Weeginrichting kalibreren" op te vragen, indrukken. „ Om het werkscherm "Krachtmeetbout steun-/aslast kalibreren" op te vragen, indrukken. Werkscherm "Krachtmeetbout steun-/aslast kalibreren" 360 kg 13.430 kg 13.790 kg EQ001-114 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 135 „ Telkens voor het rijden op de weg de machine hiervoor voorbereiden, pagina 191. „ Voor het rijden op de weg het scherm voor het rijden op de weg opvragen, pagina 116. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 136 De banden volgen het spoor van de trekker met de gewijzigde stuur- MODE hoek. Gedwongen besturing blokkeren De wielen trekken afhankelijk van hun stand tijdens het rijden recht MODE en volgen daarna niet meer het spoor van de trekker. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 137 „ Om de stuurhoek naar links te verplaatsen, indrukken. Gedwongen besturing blokkeren „ Om de gedwongen besturing te blokkeren, indrukken. MODE Æ De toets knippert. 12.10.2 Rechtdoor rijden kalibreren 2500 kg 2500 kg 15000 kg 15000 kg EQ000-706 / EQ000-707 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 138 Aan een programmeerbare toets kunnen meerdere verschillende functies worden toegewezen. Wanneer toetstoewijzingen opgeslagen zijn, toont het display bij het inschakelen van de terminal de overeenkomstige menu's. De volgende functies zijn in het menu" Auxiliary" (AUX) beschikbaar: RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 139 Bodemkettingvoorloop Bodemketting: uit/voorloop/ijlgang Bodemkettingvoorloop Bodemketting: uit/voorloop/ijlgang Geen functie Bodemketting: uit/terugloop Knikdissel heffen Knikdissel heffen Knikdissel heffen Knikdissel heffen Knikdissel neerlaten Knikdissel neerlaten Knikdissel neerlaten Knikdissel neerlaten Messencassette heffen Messencassette heffen Messencassette neerlaten Messencassette neerlaten RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 140 Dwarstransportband rechts aan/uit Uitwerper naar binnen zetten Uitwerper naar binnen zetten Uitwerper naar buiten zetten Uitwerper naar buiten zetten Hakselklep/pendelklep naar binnen Hakselklep/pendelklep naar binnen zwenken zwenken Hakselklep/pendelklep naar buiten Hakselklep/pendelklep naar buiten zwenken zwenken RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 141 INFO Bij de volgende voorbeelden is sprake van een aanbeveling. De belegging van de joystick kan aan de eigen wensen worden aangepast. Zie de handleiding van de fabrikant van het terminal voor meer informatie. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 142 Terminal – machinefuncties 12.11 Machine via joystick bedienen Geadviseerde toewijzing van een Fendt-joystick EQ001-094 Geadviseerde toewijzing van een WTK-joystick Oprapen EQ001-095 ü De schakelaar (1) aan de achterkant bevindt zich in de bovenste stand. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 143 Terminal – machinefuncties Machine via joystick bedienen 12.11 Die LED (2) brandt rood. Lossen bij uitvoering "GL" EQ001-097 ü De schakelaar (1) aan de achterkant bevindt zich in de onderste stand. Die LED (2) brandt groen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 144 Terminal – machinefuncties 12.11 Machine via joystick bedienen Laden/losmodus AUTO AUTO EQ001-098 ü De schakelaar (1) aan de achterkant bevindt zich in de middelste stand. Die LED (2) brandt geel. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 145 AUTO Losautomaat, zie pagina 155 AUTO Inkuilmiddelinstallatie, zie pagina 157 Dwarsafvoerband, zie pagina 158 Centrale smering, zie pagina 158 Weeginrichting, zie pagina 159 Werklampgroep configureren, zie pagina 162 Stuurasautomaat, zie pagina 164 AUTO Teller, zie pagina 166 13-1 Klantenteller, zie pagina 166 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 146 Werkscherm laadmodus configureren, zie pagina 176 14-7 Werkscherm losmodus configureren, zie pagina 178 14-9 Omschakelen tussen terminals, zie pagina 179 Instellingen, zie pagina 180 15-1 Sensortest, zie pagina 181 15-2 Actortest, zie pagina 185 15-4 Foutenlijst, zie pagina 187 15-5 Software-info, zie pagina 189 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 147 Snelle toegang tot de actortest van de voor dit menu verantwoordelijke actoren. Diskette De modus of waarde is opgeslagen. Plus De waarde verhogen. Minus De waarde verlagen. Pijl naar rechts De volgende modus weergeven. Pijl naar links De vorige modus weergeven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 148 Menu 13 "Tellers", zie pagina 166 Menu 14 "ISOBUS", zie pagina 172 Menu 15 "Instellingen", zie pagina 180 13.4 Menu selecteren Menu oproepen Het selecteren van de menu's is afhankelijk van de gebruikte terminal (met of zonder touchscreen). RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 149 Voor de instellingen in de menu's moeten waarden worden ingevoerd resp. gewijzigd. Het selecteren van de waarden is afhankelijk van de gebruikte terminal (met of zonder touchscreen). Bij uitvoering "terminal met en zonder touchscreen" • Via het scrollwieltje RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 150 „ Om op te slaan, indrukken. Æ Er klinkt een geluidssignaal. De ingestelde modus wordt opgeslagen en het symbool wordt kort in de bovenste regel weergegeven. „ Om het menu te verlaten, indrukken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 151 AUTO AUTO AUTO 43° AUTO EQ001-102 / EQ001-103 ü Het menu "Laadfuncties" is opgevraagd, pagina 151. AUTO „ Om het menu te openen indrukken. Æ Het display geeft menu "Opraapautomaat" aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 152 De opraapautomaat past de bodemket- tingsnelheid aan de verhouding tussen ingestelde grenskracht en door- lopend vastgestelde kracht resp. bereikte transporthoogte aan. Daar- door wordt een gelijkmatige vulling bereikt. Modus wijzigen „ De modus oproepen en opslaan, pagina 150. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 153 ü Het menu "Laadfuncties" is opgevraagd, pagina 151. AUTO „ Om het menu te openen indrukken. Æ Het display geeft het menu "Disselautomaat" aan. Toetsen Symbool Aanduiding Toelichting Disselpositie verhogen Disselpositie verlagen Pick-uppositie verhogen Pick-uppositie verlagen RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 154 „ Om de waarde te verlagen, indrukken. „ Om de waarde op te slaan, indrukken. Æ De waarde (1) neem de waarde (2) over. Ook kan de waarde met de plus- en mintoetsen voor worden ingesteld. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 155 ð De waarde (4) past zich aan de waarde (5) aan. 13.8 Menu 2 "Losautomaat" AUTO AUTO AUTO EQ001-101 / EQ001-107 ü Het menuniveau is opgeroepen, pagina 148. AUTO „ Om het menu te openen indrukken. Æ Het display geeft het menu "Losautomaat" aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 156 Bij geactiveerde losautomaat wordt de uit- loopas door het systeem geblokkeerd. Modus 1/2 Uitloopas niet blokkeren Bij geactiveerde losautomaat wordt de uit- loopas niet door het systeem geblokkeerd. Modus 2/2 Modus wijzigen „ De modus oproepen en opslaan, pagina 150. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 157 Continu bedrijf schakeld Modus 2/3 Inkuilmiddelinstallatie in De inkuilmiddelinstallatie wordt ingescha- AUTO automatische modus keld, zodra de pick-up zich in de zweef- stand bevindt. Modus 3/3 Modus wijzigen „ De modus oproepen en opslaan, pagina 150. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 158 AUTO AUTO EQ001-101 / EQ001-109 ü Het menuniveau is opgeroepen, pagina 148. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Centrale smering" aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 159 Æ Het weergave wisselt van naar „ indrukken. 13.12 Menu 7 "Weeginrichting" In dit menu kan het bijlaadgewicht worden ingesteld, de bijlading op nul worden gezet en de waarschuwingsmelding voor de bijlading worden geactiveerd resp. gedeactiveerd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 160 Kan in alle modi worden gedeactiveerd. deactiveren Bij het bereiken van het bijlaadgewicht wordt geen waarschuwingsmelding weer- gegeven. Menu "Weeginrichting kali- breren" opvragen Terugkerende symbolen pagina 147. Waarschuwingsmelding activeren „ indrukken. Æ Het weergave wisselt van naar RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 161 „ De waarde wijzigen, pagina 149. 13.13 Menu 8 "Werklampen" In dit menu kunnen de werklampen geconfigureerd, de T-ECU-automaat voor de werklampen en het zwaailicht worden geactiveerd/gedeactiveerd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 162 Het menu "Werklampen" is opgeroepen, pagina 161. Werklampgroep activeren „ Om werklampgroep 1 te activeren, indrukken. Æ De weergave wisselt van naar „ Om werklampgroep 2 te activeren, indrukken. Æ De weergave wisselt van naar RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 163 ü Het trekkerbesturingsapparaat (T-ECU) stelt gegevens voor de verlichting beschikbaar. „ Om de werklampen-automaat te activeren, indrukken. Æ De weergave wisselt van naar Uitschakelen „ Om de werklampen-automaat te deactiveren, indrukken. Æ De weergave wisselt van naar RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 164 EQ001-101 / EQ001-206 ü Het menuniveau is opgeroepen, pagina 148. „ Als u het menu wilt openen. indrukken. AUTO Æ Het display geeft het menu "Uitloopas" aan. Terugkerende symbolen pagina 147. Er kan tussen twee modi worden gekozen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 165 Snelheid voor het blokkeren/ontgrendelen van de uitloopas instellen AUTO ü De modus is geselecteerd. „ resp. indrukken tot de snelheid is ingesteld. „ Om de waarde op te slaan, indrukken. Æ Er klinkt een akoestisch signaal en de waarde is opgeslagen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 166 NAME 02 NAME 03 NAME 04 NAME 05 EQ001-115 / EQ001-116 ü Het menu 13 "Tellers" is opgeroepen pagina 166. „ Om het menu te openen indrukken. Æ Het display geeft het menu "Klantenteller" aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 167 EQ001-116 / EQ001-117 Detailteller oproepen ü Het menu 13-1 "Klantenteller" is opgeroepen. „ Om de detailteller op te roepen, indrukken. Klantenteller opvragen ü De detailteller is opgeroepen. „ Om terug te keren naar de klantenteller, indrukken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 168 Teller "Totaal aantal vrachten" • Som van alle wagenladingen in laad- en hakselmodus. • Het tellen van een wagenlading is afhankelijk van de ingestelde tellermodus. Teller "Vrachten in laadmodus" • Totaal aantal wagenladingen in laadmodus RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 169 Het weergave wisselt van naar Klantenteller activeren ü De detailteller is opgeroepen. „ Om de klantenteller te selecteren, resp. indrukken. „ Om de klantenteller te activeren, indrukken. Æ De nieuwe ingeschakelde klantenteller krijgt een grijze achtergrond. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 170 De klantenteller die moet worden gereset, mag niet geactiveerd zijn. „ Om de klantenteller te selecteren, resp. indrukken. „ indrukken. ð De gekozen klantenteller wordt op nul gezet. ð De naam van de klantenteller wordt niet gewist. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 171 Seizoenteller 2 Wisbaar Toetsen Terugkerende symbolen pagina 147. Met de toetsen aan de zijkanten van de terminal kunnen de volgende functies worden bediend: Symbool Toelichting Seizoenteller 1 op nul zetten Seizoenteller 2 op nul zetten RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 172 Menu 14-2 "Diagnose rijsnelheidsmeter/richtingindicatie", zie pagi- na 173 Menu 14-3 "Achtergrondkleur instellen", zie pagina 174 Menu 14-5 "KRONE SmartConnect", zie pagina 175 Menu 14-6 "Werkscherm laadmodus configureren", zie pagina 176 Menu 14-7 "Werkscherm losmodus configureren", zie pagina 178 Menu 14-9 "Omschakelen tussen terminals", zie pagina 179...
Pagina 173 < - - - 0 5,0 km/h 546 m EQG000-012 ü Het menu 14 "ISOBUS" is opgevraagd, pagina 172. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Diagnose rijsnelheid-/rijrichting" aan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 174 ü Het menu 14 "ISOBUS" is opgevraagd, pagina 172. „ Om het menu te openen indrukken. Æ Het display geeft het menu "Achtergrondkleur " weer. Terugkerende symbolen pagina 147. Weergavebereik Er kan tussen drie modi worden gekozen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 175 Modus 3/3 achtergrondkleur grijs. • Trekkerparkeerlicht uit, achtergrondkleur wit. Modus wijzigen „ De modus oproepen en opslaan, pagina 150. 13.16.4 Menu 14-5 "SmartConnect" In dit menu kunnen de toegangsgegevens voor de KRONE SmartConnect (KSC) worden bekeken. 14-5 WLAN-NAME: 00011501 WLAN-KEY: afbb2bfac5 PRODUCT-CODE: C0060000600011501 EQG000-064 ü...
Pagina 176 Het nieuwe weergave-element wordt voor de infobalk van het werkscherm laadmodus opgeslagen. Selecteerbare weergave-elementen Naargelang de uitrusting van de machine kunnen de volgende weergave-elementen in de infobalk in het hoofdvenster worden gepositioneerd, pagina 112. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 177 Geeft de actuele modus van de opraapwa- gen aan. Wordt altijd op het rechter veld weergege- ven. Losmodus Geeft de actuele modus van de opraapwa- gen aan. Wordt altijd op het rechter veld weergege- ven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 178 Het nieuwe weergave-element wordt voor de infobalk van het werkscherm losmodus opgeslagen. Selecteerbare weergave-elementen Naargelang de uitrusting van de machine kunnen de volgende weergave-elementen in de infobalk in het hoofdvenster worden gepositioneerd, pagina 112. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 179 Bij de eerste omschakeling wordt de configuratie van de machine in het volgende terminal geladen. De laadprocedure kan enkele minuten duren. De configuratie wordt in het geheugen van het volgende terminal opgeslagen. Tot de volgende oproep staat de machine in het vorige terminal niet meer ter beschikking. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 180 Het menu "Instellingen" bestaat naargelang de uitrusting van de machine uit de volgende ondermenu's: Symbool Aanduiding Menu 15-1 "Sensortest", zie pagina 181 Menu 15-2 "Actortest", zie pagina 185 Menu 15-4 "Foutenlijst", zie pagina 187 Menu 15-5 "Software-info", zie pagina 189 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 181 De afstand van de sensor tot het metaal moet zo worden ingesteld dat in de contacttoestand de balk in de bovenste markering ligt. Controleer aansluitend of de balk zich in de contacttoestand in het onderste gemarkeerde bereik bevindt. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 182 Wagen vol Toerental aftakas Achterklep gesloten Stuuras vergrendeld Achterklep geopend Liftas boven Gewichtsmeting dissel B12 L/R Gewichtsmeting as Krachtmeting voorwand AUTO Oliedruk bodemketting Vulling pick-upvoorraad Pick-up boven Hellingshoek knikdissel Werkhoek pick-up Slijpinrichting naar binnen gezwenkt RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 183 Positie slijpschijven Systeemdruk sturing Mogelijke statusindicaties van sensoren Mogelijke statusindicaties van sensoren Symbool Aanduiding Sensor heeft contact (metaal voor de sensor) Sensor contactloos (geen metaal voor de sensor) Toets ingedrukt Toets niet ingedrukt Kabelbreuk Kortsluiting RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 184 15-1 state: 3,3V 2,5V 1,3V 0,6V 3,1V EQ001-123 Mogelijke toetsen (afhankelijk van de uitrusting van de machine) Toets Aanduiding Messencassette naar binnen zwenken Messencassette naar buiten zwenken Knikdissel heffen Knikdissel neerlaten Slijpinrichting AAN RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 185 Bodemketting vooruit Pick-upontlasting Besturing achteras 2 Besturing achteras 1 Besturing vooras 2 Besturing vooras 1 Axiale verschuiving slijpschijven M 2 1/2 Slijpschijven heffen/neerlaten 1 Bodemketting achteruit Functieventiel 1 Fkt1 Functieventiel 2 Fkt2 Pick-up 1 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 186 Messencassette 2 IJlgang bodemketting Load-Sensing actief Stuuras Pick-up 2 Liftas Inkuilmiddelinstallatie Q30.1 Q30.1 Hakselklep 1 Q30.2 Q30.2 Hakselklep 2 Aandrijving slijpschijven Q35.1 Q35.1 Afdekking laadruimte 1 Q35.2 Q35.2 Afdekking laadruimte 2 Q37.1 Q37.1 Voorwand 1 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 187 „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Foutenlijst" aan. Weergavebereik 15-4 15-4 KMC - 520192- 19 KMC - 520192- 19 CAN1 CAN1 1475 min 1475 min EQ001-085 / EQ001-209 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 188 „ Om de te wissen storing te selecteren, resp. indrukken. „ Om de storing te wissen, indrukken. Alle storingen wissen Alleen niet actieve storingen (grijze achtergrond) kunnen worden gewist. „ Om alle storingen te wissen, indrukken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 189 EQG000-016 ü Menu 15 "Instellingen" is opgevraagd, pagina 180. „ Om het menu te openen, indrukken. Æ Het display geeft het menu "Software-info" weer. Weergavebereik Symbool Aanduiding Versie van de totale software van de machine RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 190 „ Telkens voor het rijden op de weg de machine hiervoor voorbereiden, pagina 191. „ Voor het rijden op de weg het scherm voor het rijden op de weg opvragen, pagina 116. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 191 Verlichtingsinstallatie testen LW000-355 „ De functie van de witte begrenzingslampen (1), van de achterlichten (2) en de reflector (3) controleren. „ Eventueel verontreinigingen aan de witte begrenzingslampen (1), achterlichten (2), reflectoren (3) en gele reflectoren (rechter en linker machinezijde) verwijderen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 192 ð Het symbool knippert tot de uitloopas geblokkeerd is. Æ Het weergave wisselt van naar Losmaken „ indrukken. ð Het symbool knippert tot de uitloopas losgemaakt is. Æ Het weergave wisselt van naar RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 193 „ Voor het bedienen van de ontgrendelingsklep de machine door de parkeerrem (zie pagina 91) en wielwiggen (zie pagina 91) tegen wegrollen beveiligen. De ontgrendelingsklep (1) voor het losmaken van de persluchtrem bevindt zich links op de machine in de buurt van het persluchtreservoir. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 194 „ De hydraulische slangen loskoppelen en in de houder van de machine ophangen. „ De persluchtleidingen (11) of de aansluiting voor de hydraulische rem loskoppelen en in de daarvoor bestemde houders steken, pagina 72. „ De trekker voorzichtig wegrijden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 195 „ Alle veiligheidsinrichtingen vergrendelen. Sjorpunten aan de machine Voor het bevestigen van sjormiddelen zijn aan de machine geschikte sjorpunten aangebracht: 27 023 958 0 27 023 958 0 27 023 958 0 27 023 958 0 LW000-419 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 196 „ Het tastwiel (4) via de gatenstrip (3) in de gewenste positie brengen. „ Het tastwiel (4) met de veerstekker (2) borgen. „ Controleren of de tastwielen (4) aan beide zijden van de pick-up zich in dezelfde positie op de gatenstrip (3) bevinden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 197 Gevaar voor letsel door gebruik van de machine zonder gewasgeleiderol De gewasgeleiderol dient ter bescherming tegen ongevallen! Wanneer de machine zonder gewasgeleiderol wordt gebruikt, kunnen personen ernstig letsel oplopen of worden gedood. „ Nooit de machine zonder gewasgeleiderol in bedrijf nemen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 198 „ Zorg ervoor dat de stootplaat tijdens de toepassing niet met de tanden van de pick-up in aanraking komt. LW000-318 De stootplaat (1) van de gewasgeleiderol (2) kan traploos worden aangepast aan het oogstgoed. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 199 Wanneer de transportwals bij gemonteerde rotorafdekking wordt gebruikt, kunnen de machine en de transportwals worden beschadigd. „ De transportwals nooit bij ingebouwde rotorafdekking gebruiken. „ De rotorafdekking voor gebruik van de transportwals weer verwijderen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 200 Om de machine als silagewagen (zonder de transportwals) te gebruiken moet het transportkanaal worden voorzien van een rotorafdekking (2). ü De machine is stopgezet en beveiligd, pagina 28. „ De rotorafdekking (2) voor de transportwals plaatsen. „ De schroeven (1) monteren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 201 Hydraulische slangen controleren zie pagina 236 De machine volgens het smeerschema volle- zie pagina 225 dig smeren Elektrische verbindingskabels controleren en indien nodig door een KRONE servicepartner laten repareren of wisselen Veerbout controleren zie pagina 300 Functie van de reminstallatie controleren Persluchtreservoir ontwateren zie pagina 244...
Pagina 202 Schroefdraad van de instelschroeven invetten Veren ontspannen Condenswater aftappen uit het persluchtreser- zie pagina 244 voir van de persluchtrem Tussenas smeren zie pagina 223 Blanke zuigerstangen van alle hydraulische ci- linders goed invetten en zo ver mogelijk intrek- RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 203 Onderhoud - om de 10 uur, minstens dagelijks Componenten Functie van de reminstallatie controleren Messen controleren/vervangen zie pagina 212 Machine reinigen zie pagina 207 16.1.6 Onderhoud - om de 50 uur Oliepeil controleren Hoofdaandrijving zie pagina 238 Aandrijving bodemketting zie pagina 240 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 204 Alle schroefverbindingen moeten principieel met de hierna vermelde aandraaimomenten worden vastgedraaid. Afwijkingen van de tabel zijn overeenkomstig gemarkeerd. Metrische draadschroeven met normaal schroefdraad INFO De tabel geldt niet voor verzonken schroeven met binnenzeskant wanneer de verzonken schroef over de binnenzeskant wordt aangehaald. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 205 Aandraaimomenten 16.2 DV000-001 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) 1050 1220 1100 1550 1800 1450 2100 2450 Metrische draadschroeven met fijn schroefdraad DV000-001 Maat schroefdraad Sterkteklasse op de boutkop RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 206 Metrische draadschroeven met verzonken kop en binnenzeskant INFO De tabel geldt alleen voor verzonken schroeven met binnenzeskant en metrische schroefdraad die via de binnenzeskant worden aangedraaid. DV000-000 Maat schroefdraad Sterkteklasse op de boutkop Sterkteklasse 10.9 12.9 Aandraaimoment (Nm) RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 207 Bij het reinigen van de machine met perslucht resp. met een hogedrukreiniger worden vuildeeltjes met hoge snelheid weggeslingerd. De vuildeeltjes kunnen de ogen raken en oogletsel veroorzaken. „ Personen uit de werkzone weghouden. „ Bij reinigingswerkzaamheden met perslucht of een hogedrukreiniger overeenkomstige werkkleding (bijv. oogbescherming) dragen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 208 „ De trekveren (2) met de moer (1) zolang spannen, tot de kettingspanning weer voldoende 16.5 Kettingspanning van de bodemketting instellen De bodemketting bevindt zich boven de snijinrichting onder de bodemketting. De intervallen voor de controle van de bodemkettingspanning aanhouden, pagina 201. LWG000-025 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 209 LWG000-032 „ De moer (1) losmaken. „ Om de kettingspanning van de bodemketting los te maken de schroef (2) eruit draaien. „ Het kettingslot (3) verwijderen. „ De bodemkettingstrengen uit de machine trekken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 210 ð Als de borgrollen (1) soepel draaien functioneert de enkelmesbeveiliging correct. ð Als de borgrollen (1) zwaar draaien, de borgrollen (1) smeren, pagina 224. Borgrollen van de enkelmesbeveiliging vervangen Wanneer de borgrollen ondanks de smering niet soepel draaien, zijn de borgrollen beschadigd en moeten ze worden vervangen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 211 Banden visueel controleren „ De banden op sneden en breuken visueel controleren. Æ Wanneer er sneden of breuken in de banden aanwezig zijn, de banden door een KRONE servicepartner laten repareren of wisselen. Onderhoudsintervallen voor visueel controleren van de banden, pagina 201.
Pagina 212 „ Bij werkzaamheden aan de messencassette extra voorzichtig en behoedzaam werken. „ Draag altijd veiligheidshandschoenen bij werkzaamheden aan de messencassette. INFO Door de snijlengte-instelling worden gelijktijdig de messen vergrendeld. „ Pas na het omhoog bewegen van de messencassette de messen met de messleutel vergrendelen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 213 „ Controleren of de messen correct op de bout (1) op het draaipunt en in de borgrollen (3) zitten. „ Tijdens het spannen van de beveiligingshendel controleren of de borgrollen (3) met de messleutel soepel kunnen draaien. „ De borgrollen (3) van de enkelmesbeveiliging controleren, pagina 210. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 214 „ De cilinder (5) aan de messencassette (2) bevestigen en borgen met de klapstekker (4). „ De trekkermotor aanzetten. „ De messencassette (2) optillen, pagina 44. „ De trekkermotor uitzetten en de contactsleutel eruit trekken „ De gewenste snijlengte instellen, pagina 199. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 215 16.10 Messen slijpen INFO KRONE adviseert voor het slijpen van de messen het gebruik van de KRONE messenslijper. Neem contact op met uw KRONE vakhandelaar. Zie handleiding van de externe messenslijper voor meer informatie. Correct geslepen scherpe messen reduceren het brandstofverbruik, de slijtage aan de componenten van de snijinrichting en zorgen voor een goede snijkwaliteit en optimale doorstroming van het oogstgoed.
Pagina 216 Nadat het gehele arbeidsproces is beëindigd, schakelt de hydraulische motor zelfstandig uit. LW000-438 1 Beschermkap 6 Hydraulische-/elektrische aansluitingen (messenslijper) 2 Ophanging voor cilinder links 7 Handgreep (messenslijper) 3 Toets "Slijpen starten/stoppen" 8 Vergrendelingshendel 4 Hydraulische-/elektrische aansluitingen 9 Cilinder links (frame) 5 Messenkam RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 217 „ De messenslijper met de houdergreep (5) tot aan de aanslag omhoog zwenken. LW000-440 „ De messenkam (1) omhoog zwenken. „ De hydraulische slangen (2) aan de hydraulische aansluitingen op het frame vastkoppelen. „ De stekker (3) bij de contactdoos op frame aansluiten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 218 „ Om de cycli (1) te veranderen, op de waarde (1) in het touchscreen drukken. ð Een invoermasker wordt geopend. „ De waarde (1) verhogen of verlagen, pagina 149. „ Om de waarde op te slaan, indrukken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 219 Basispositie starten Is alleen noodzakelijk wanneer tijdens het arbeidsproces de toets (1) werd losgelaten. „ Om de basispositie aan te lopen, indrukken en vasthouden. Messenslijper naar binnen zwenken „ De machine stoppen en beveiligen, pagina 28. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 220 „ De cilinder (2) aan de messencassette (3) bevestigen en borgen met de klapstekker (4). „ De beschermkap (1) dichtklappen en borgen. „ De trekkermotor aanzetten. „ De messencassette (3) optillen, pagina 44. „ De gewenste snijlengte instellen, pagina 199. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 221 „ De splitpen (1) verwijderen. „ Ervoor zorgen dat de kroonmoer (2) met een aandraaimoment van 350 Nm is vastgedraaid. „ De kroonmoer (2) met de splitpen (1) borgen. Intervallen voor het ringtrekoog 50 controleren, pagina 201. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 222 Bij gebruik van andere dan de vrijgegeven smeervetten en bij gebruik van verschillende smeervetten kan er schade aan de gesmeerde componenten ontstaan. „ Gebruik uitsluitend de vrijgegeven smeervetten, pagina 48. „ Geen grafiethoudende smeervetten gebruiken. „ Geen verschillende smeervetten gebruiken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 223 102966 bij de fabrikant van de tussenas worden besteld. ü De machine is stopgezet en beveiligd, pagina 28. ü De nokkenschakelkoppeling is gedemonteerd van de machine. Nokkenschakelkoppeling uit elkaar halen „ Met een hulpgereedschap (bijv. schroevendraaier) de afdichtingsring uit het koppelingshuis lichten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 224 Borgrollen van de enkelmesbeveiliging smeren INFO Voor de smering een smeervet conform DIN 51818 van de NLGI-klasse 2, Li-zeep met EP- toevoegingen gebruiken. Het smeervet kan onder vermelding van het bestelnummer 00 926 045 * worden besteld. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 225 Bij de vermelde onderhoudsintervallen wordt een gemiddelde belasting van de machine verondersteld. Bij een sterkere belasting en uitzonderlijke gebruiksomstandigheden moeten de tijden worden verkort. De smeersoorten zijn in het smeerschema met symbolen gekenmerkt, zie tabel. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 226 „ De olie gelijkmatig en dun dien niets anders is voorge- met de spuitbus erop schreven. sproeien. „ De olie gelijkmatig verdelen. Smeren Olie op plantaardige basis, in- dien niets anders is voorge- schreven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 227 Onderhoud - smering Smeerschema – machine 17.4 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 228 Onderhoud - smering 17.4 Smeerschema – machine LWG000-011 Elke 40 bedrijfsuren RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 229 Onderhoud - smering Smeerschema – machine 17.4 LWG000-010 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 230 Onderhoud - smering 17.4 Smeerschema – machine Elke 50 bedrijfsuren 1) Bij uitvoering „GD“ 9) Bij uitvoering "Elektronische 10) Bij uitvoering "Hydrauli- gedwongen besturing" sche gedwongen besturing" 10) Bij uitvoering "Hydrauli- sche gedwongen besturing" RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 231 Onderhoud - smering Smeerschema – machine 17.4 LWG000-010 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 232 Smeerschema – machine Elke 50 bedrijfsuren 17) Bij uitvoering „GD“ 20) Bij uitvoering "Tandemag- gregaat zonder gedwongen besturing" 20) Bij uitvoering "Tandemag- 20) Bij uitvoering "Ringtrekoog 21) Bij uitvoering "GD" gregaat met gedwongen be- 50" sturing" RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 233 Onderhoud - smering Smeerschema – machine 17.4 LWG000-010 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 234 3) Let erop dat er geen uittredend multifunctioneel vet of olie in de remmen komt. Uitsluitend vetten op lithiumbasis met een druppelpunt boven 190 °C gebruiken. 6) De borgrollen smeren, pagina 224. Elke 500 bedrijfsuren 3) Starre as RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 235 AANWIJZING Verwijderen en opslaan van oliën en gebruikte oliefilters Bij ondeskundige opslag en verwijdering van oliën en gebruikte oliefilters kan milieuschade ontstaan. „ Gebruikte olie en oliefilters volgens de wettelijke voorschriften opslaan resp. verwijderen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 236 Het hogedrukfilter (7) is voorzien van een vervuilingsindicatie (6) die optisch informatie geeft over de vervuilingsgraad. • Groen: Vervuilingsgraad gering. Het hogedrukfilter functioneert. • Rood: Vervuilingsgraad hoog. Het filterelement van het hogedrukfilter moet worden vervangen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 237 „ De O-ring (4) met bedrijfsolie bevochtigen. „ Het filteronderstuk (1) tot de aanslag op de filterkop (5) schroeven en vervolgens een kwartslag terugdraaien. „ De hydraulische installatie met druk belasten en op dichtheid controleren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 238 Wanneer de olie niet tot de controleboring (3) reikt: „ De sluitschroef van de olievulboring (1) demonteren. „ Olie via de vulboring (1) tot aan de controleboring (3) bijvullen. „ De sluitschroef van de olievulboring (1) monteren, aandraaimoment pagina 207. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 239 ü Voor uittredende olie is een geschikt reservoir aanwezig. „ De sluitschroef van de vulboring (2) demonteren. „ De controleschroef van de controleboring (5) demonteren. „ De aftapschroef (4) demonteren en olie aftappen. „ De aftapschroef (4) monteren, aandraaimoment pagina 207. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 240 „ De aftapschroef (3) demonteren en olie aftappen. „ De aftapschroef (3) monteren, aandraaimoment pagina 207. „ Nieuwe olie via de olie-vulboring (1) tot het midden van het kijkglas (2) bijvullen. „ De sluitschroef van de olievulboring (1) monteren, aandraaimoment pagina 207. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 241 „ Alleen een machine met intacte reminstallatie mag voor de werkzaamheden op het veld of het rijden op de weg worden gebruikt. „ Veranderingen aan de reminstallatie mogen zonder goedkeuring van de fa. KRONE niet worden uitgevoerd. „ Voor natuurlijke slijtage, gebreken door overbelasting en veranderingen aan de reminstallatie biedt de fa.
Pagina 242 EP-toevoegingen smeren tot vers smeervet uit de lagerpunten uittreedt. „ Controleren of de dempingscilinder en de toevoerleiding ontlucht zijn. Bevestiging dempingscilinder controleren LWG000-036 „ De bevestiging (2) van de dempingscilinder op stevige bevestiging en slijtage controleren. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 243 „ Het filterelement (3) met de veer (2) verwijderen. Luchtfilter reinigen ü Het filterelement is uitgebouwd, pagina 243. „ De binnenruimte van het filterhuis, het filterelement en de overige bestanddelen met perslucht uitblazen. „ Bij hardnekkig vuil de bestanddelen met water reinigen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 244 Het aftapventiel (2) bevindt zich aan de onderkant van het persluchtreservoir (1). „ De machine stoppen en beveiligen, pagina 28. WAARSCHUWING! Gevaar voor letsel voor de ogen door naar buiten spuitend condenswater! Geschikte veiligheidsbril dragen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 245 „ Via visuele controle vaststellen of het ontwateringsventiel (2) niet defect of vervuild is. Æ Wanneer het ontwateringsventiel (2) defect is en niet meer afdicht, het ontwateringsventiel (2) onmiddellijk door een KRONE servicepartner laten vervangen. Æ Wanneer het ontwateringsventiel (2) vervuild is, het ontwateringsventiel (2) reinigen.
Pagina 246 Wanneer geen actuele storing wordt herkend gaat het controlelampje (1) na 2 seconden uit en gaat na nog 2 seconden weer branden. • Het controlelamp (1) gaat na een rijsnelheid vanaf v≥7 km/h uit. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 247 „ Instelwerkzaamheden alleen bij uitgeschakelde aandrijving en stilstaande motor uitvoeren. „ De machine beveiligen tegen wegrollen. „ Controleer of zich geen personen, voorwerpen of dieren in de werkzone van de machinedelen bevinden. „ De machine met gesloten afsluitkranen gebruiken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 248 De systeemdruk is in de fabriek via het drukbegrenzingsventiel (3) op 80 bar vooringesteld. In beide stuurcircuits moet bij rechtdoor rijden dezelfde druk (80 bar) zijn ingesteld en mag deze niet worden overschreden resp. onderschreden. Bij het aflezen van de systeemdruk moet de combinatie recht staan. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 249 „ Draai de vergrendelingshefboom (2) los. „ Om de systeemdruk te verhogen, het handwiel (1) naar rechts draaien. „ Om de systeemdruk te verlagen, het handwiel (1) naar links draaien. „ Vergrendelinghefboom (2) sluiten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 250 „ Voor onderhouds- en instelwerkzaamheden de machine stilzetten en beveiligen, pagina 28. LW000-334 De sensor (1) voor de automatische uitschakeling bodemketting zit aan de achterwand van de achterklep en is via het instapluik bereikbaar, pagina 92. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 251 „ Bij uitvoering "GL": De sensor (2) in het onderste langgat (3) monteren. „ Om de openingshoek kleiner te maken, de sensor (2) in het langgat (1, 3) omhoog verschuiven. „ Om de openingshoek groter te maken, de sensor (2) in het langgat (1, 3) omlaag verschuiven. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 252 Gelijktijdig klinkt een akoestisch signaal (continu claxonsignaal). Beschrijving van de storing, mogelijke oorzaak en het verhelpen ervan,zie pagina 255. De informatiemelding is volgens het volgende patroon opgebouwd: bijv. informatiemelding FULL "I‑2001 " 2001 FULL Informatiemelding Nummer informatiemelding Symbool RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 253 Opbouw van een foutmelding De foutmelding is volgens het volgende patroon opgebouwd: bijv. foutmelding "520192-19 " CAN1 520192 CAN1 SPN (Suspect Parameter FMI=soort fout, zie pagina 254 Symbool Number) = storingsnummer RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 254 De waarden van de kalibratie liggen buiten het waardenbereik. Er zijn bijzondere aanwijzingen nodig. De bovenste grenswaarde is bereikt. De bovenste grenswaarde is overschreden. De onderste grenswaarde is bereikt. De onderste grenswaarde is onderschreden. Er is een CAN-communicatiestoring opgetreden. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 255 Als men de aangegeven verwijzingen opvolgt, komt men bij de afzonderlijke teststappen van de mogelijke oorzaken. In de teststappen zijn de in detail te controleren componenten zoals contacten, stekkeraanduidingen enz. niet vermeld maar moeten deze met behulp van het stroomloopschema worden uitgezocht. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 256 De laadruimteafdekking verhindert dat de voorwand wordt bewogen Mogelijke oorzaak Oplossing „ De laadruimteafdekking openklappen. De voorwand is gestopt omdat de laadruimteafdekking in de weg is. I-2007 Laadruimteafdekking verhindert dat de hakselklep wordt bewogen RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 257 Algemeen over de storingsoorzaken Om het verhelpen van fouten te vergemakkelijken moet de volgorde van de mogelijke oorzaken zodanig worden gekozen dat de eenvoudigste controles met betrekking tot toegankelijkheid/ hantering het eerst zijn genoemd. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 258 De bedrading is niet in orde. „ De bedrading op beschadigingen controleren, pagina 255. De bedieningsterminal is de- „ Het storingsnummer met de FMI noteren en contact fect. opnemen met de KRONE servicepartner. 520193- CAN2 CAN2 Mogelijke oorzaak Oplossing FMI 19: Er is een CAN-communicatiestoring opgetreden.
Pagina 259 „ Het storingsnummer met de FMI noteren en contact opnemen met de KRONE servicepartner. 521100- Spanningsgroep (UB1) van de KRONE Machine Controller (KMC) UB 1 Mogelijke oorzaak Oplossing FMI 3: Er is overspanning opgetreden of een kortsluiting naar voedingsspanning.
Pagina 260 Storing, oorzaak en oplossing 23.1 Storingen van het elektrisch systeem/elektronica 521100- Spanningsgroep (UB1) van de KRONE Machine Controller (KMC) UB 1 Mogelijke oorzaak Oplossing FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De bedrading is niet in orde.
Pagina 261 Storing, oorzaak en oplossing Storingen van het elektrisch systeem/elektronica 23.1 521101- Spanningsgroep (UB2) van de KRONE Machine Controller (KMC) UB 2 Mogelijke oorzaak Oplossing FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. De bedrading is niet in orde.
Pagina 262 Storing, oorzaak en oplossing 23.1 Storingen van het elektrisch systeem/elektronica 521102- Spanningsgroep (UB3) van de KRONE Machine Controller (KMC) UB 3 Mogelijke oorzaak Oplossing FMI 3: Er is overspanning opgetreden of een kortsluiting naar voedingsspanning. De bedrading is niet in orde.
Pagina 263 Storing, oorzaak en oplossing Storingen van het elektrisch systeem/elektronica 23.1 521102- Spanningsgroep (UB3) van de KRONE Machine Controller (KMC) UB 3 Mogelijke oorzaak Oplossing FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. De bedrading is niet in orde.
Pagina 264 Storing, oorzaak en oplossing 23.1 Storingen van het elektrisch systeem/elektronica 521103- Spanningsgroep (UB4) van de KRONE Machine Controller (KMC) UB 4 Mogelijke oorzaak Oplossing FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De bedrading is niet in orde.
Pagina 265 Storing, oorzaak en oplossing Storingen van het elektrisch systeem/elektronica 23.1 521104- Spanningsgroep (UB5) van de KRONE Machine Controller (KMC) UB 5 Mogelijke oorzaak Oplossing FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. De bedrading is niet in orde.
Pagina 266 Storing, oorzaak en oplossing 23.1 Storingen van het elektrisch systeem/elektronica 521105- Spanningsgroep (UB6) van de KRONE Machine Controller (KMC) UB 6 Mogelijke oorzaak Oplossing FMI 3: Er is overspanning opgetreden of een kortsluiting naar voedingsspanning. De bedrading is niet in orde.
Pagina 267 KRONE servicepartner. activeerd. 521107- Voedingsspanning van de KRONE Machine Controller (KMC) op aansluiting UE Mogelijke oorzaak Oplossing FMI 3: Er is overspanning opgetreden of een kortsluiting naar voedingsspanning. De bedrading is niet in orde.
Pagina 268 Storing, oorzaak en oplossing 23.1 Storingen van het elektrisch systeem/elektronica 521107- Voedingsspanning van de KRONE Machine Controller (KMC) op aansluiting UE Mogelijke oorzaak Oplossing FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. De bedrading is niet in orde.
Pagina 269 522024- Uitwerper niet ingeschoven Mogelijke oorzaak Oplossing FMI 7: Het mechanisme reageert niet of er treedt geen verwachte gebeurtenis op. De uitwerper is niet naar bin- „ De uitwerper naar binnen zetten. nen gezet. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 270 522031- Gedwongen besturing heeft geen drukvoorziening Mogelijke oorzaak Oplossing FMI 7: Het mechanisme reageert niet of er treedt geen verwachte gebeurtenis op. „ De drukvoorziening tot stand brengen. De gedwongen besturing heeft geen drukvoorziening. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 271 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De sensor is aan de buiten- „ De sensoren en de bedrading op beschadigingen kant beschadigd. controleren, pagina 255. De bedrading van de sensor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 272 FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. „ De sensoren en de bedrading op beschadigingen De sensor is aan de buiten- kant beschadigd. controleren, pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 273 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De sensor is aan de buiten- „ De sensoren en de bedrading op beschadigingen kant beschadigd. controleren, pagina 255. De bedrading van de sensor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 274 FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. „ De sensoren en de bedrading op beschadigingen De sensor is aan de buiten- kant beschadigd. controleren, pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 275 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De sensor is aan de buiten- „ De sensoren en de bedrading op beschadigingen kant beschadigd. controleren, pagina 255. De bedrading van de sensor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 276 FMI 5: Er is een kabelbreuk, algemene fout of overbelasting opgetreden. De sensor is aan de buiten- „ De sensoren en de bedrading op beschadigingen kant beschadigd. controleren, pagina 255. De bedrading van de sensor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 277 FMI 4: Er is onderspanning opgetreden of een kortsluiting naar aarde. FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. De sensor is aan de buiten- „ De sensoren en de bedrading op beschadigingen kant beschadigd. controleren, pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 278 FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. De actor is aan de buitenkant „ De actor en de bedrading op beschadigingen controleren, beschadigd. pagina 255. De bedrading van de actor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 279 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. „ De actor en de bedrading op beschadigingen controleren, De actor is aan de buitenkant beschadigd. pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 280 FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. De actor is aan de buitenkant „ De actor en de bedrading op beschadigingen controleren, beschadigd. pagina 255. De bedrading van de actor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 281 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. „ De actor en de bedrading op beschadigingen controleren, De actor is aan de buitenkant beschadigd. pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 282 FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. De actor is aan de buitenkant „ De actor en de bedrading op beschadigingen controleren, beschadigd. pagina 255. De bedrading van de actor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 283 FMI 5: Er is een kabelbreuk opgetreden of de stroomsterkte is te gering. FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. „ De actor en de bedrading op beschadigingen controleren, De actor is aan de buitenkant beschadigd. pagina 255. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 284 FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. De actor is aan de buitenkant „ De actor en de bedrading op beschadigingen controleren, beschadigd. pagina 255. De bedrading van de actor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 285 Actor K54 "Besturing achteras 1" „ De actor en de bedrading op beschadigingen controleren, De voedingsspanning van de actor kon niet worden geacti- pagina 255. veerd. „ Het storingsnummer met de FMI noteren en contact opnemen met de handelaar. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 286 FMI 6: Er is een massasluiting opgetreden of de stroomsterkte is te hoog. „ De actor en de bedrading op beschadigingen controleren, De actor is aan de buitenkant beschadigd. pagina 255. De bedrading van de actor is niet in orde. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 287 Mogelijke oorzaak Oplossing FMI 31: Aan de voorwaarde is voldaan. „ De bedrading van de terminal controleren. Verbinding van de opraap- en transportwagen met de ISO- „ De aansluiting op kortsluiting controleren. BUS-terminal onderbroken. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 288 Fout aan het elektronische stuursysteem 522532- As (elektronisch stuursysteem) accu Mogelijke oorzaak Oplossing FMI 4: Er is onderspanning opgetreden of een kortsluiting naar voedingsspanning. „ De spanningsvoorziening controleren. Onderspanning aan het elek- tronische stuursysteem RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 289 522542- Fout van de KMB1 KMB1 Mogelijke oorzaak Oplossing FMI 31: Aan de voorwaarde is voldaan. „ De bedrading controleren. Fout van de KRONE Motor Bridge (KMB) module 1. 522545- Krachtmeetversterker KMB 2 KMB2 Mogelijke oorzaak Oplossing FMI 19: Er is een CAN-communicatiestoring opgetreden.
Pagina 290 „ De bedrading controleren. 522580- Krachtmeetversterker FM 1 FM 1 Mogelijke oorzaak Oplossing FMI 19: Er is een CAN-communicatiestoring opgetreden. „ De bedrading controleren. Krachtmeetversterker: Time- out van de CAN-berichten van de FM 1. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 291 De tanden op de transport- „ De tanden richten. wals zijn verbogen. Storing: Meer messenbreuk Mogelijke oorzaak Oplossing De verkeerde messen werden „ Andere messen gebruiken, pagina 43. gebruikt. Storing: Meer messenbreuk; extra kracht nodig voor de messengroepschakeling RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 292 Storing: Bij geactiveerde hydraulica wordt druk opgebouwd, maar bij het bedienen van de mediumtoetsen worden geen functies uitgevoerd. Mogelijke oorzaak Oplossing De parameter "Load-Sensing" „ De sensortest oproepen en de parameter "Load-Sensing" is onjuist ingesteld. controleren en evt. instellen. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 293 ü De messencassette is in de onderhoudspositie, pagina 117. „ De rechter en linker cilinder (4) uitkoppelen. „ De schroef (5) aan de rechter en linker machinezijde op de zwenkkop verstellen, tot de maat A=2‑3 mm tussen vorkstuk (2) en de lagertap (3) bedraagt. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 294 De reactiedrempel van de enkelmesbeveiliging moet principieel zo zwak mogelijk worden ingesteld. Als in sommige gevallen een aparte instelling nodig is, kan de reactiedrempel verhoogd c.q. verlaagd worden door verplaatsen van de achterste helft van de messencassette (1). RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 295 De meting van de maat X moet in het middenbereik van de messencassette (1) worden uitgevoerd. Voor de meting is een metalen rei (ca. 50 cm lang, 2 cm breed) en een liniaal nodig. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 296 „ De metalen rei (2) gelijk houden aan de hendel van de enkelmesbeveiliging. LW000-412 „ Met een liniaal (3) de maat X bij de mespunt bepalen. Reactiedrempel instellen LW000-413 „ De schroeven (2) onder de messencassette (1) losdraaien. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 297 „ Na de instelling van de reactiedrempel de schroeven (4, 3, 2) vastdraaien. „ De afdekplaat aanbrengen en de trekveer vasthaken. 24.3 Afstrijker controleren De afstrijkers bevinden zich voor in de laadruimte op de transportwals. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 298 LW000-156 De afstand van de messen tot de transportwals is door de instelschroef (2) en de contramoeren (1) in de fabriek optimaal ingesteld en mag daarom niet veranderd worden. „ Voorinstelwerkzaamheden contact opnemen met de KRONE-servicepartner. 24.5 Aanslaglijst controleren WAARSCHUWING...
Pagina 299 „ Om de maat X=20‑25 mm in te stellen, via de wigplaat (5) de gehele afstrijkbalk verdraaien. „ De schroeven (4) op de wigplaat (5) aan de rechter- en linkerzijde van de machine vastdraaien. „ De schroeven (1) van de afstrijkbalk aan de rechter- en linkerzijde van de machine vastdraaien. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 300 M24 = 800 Nm 24.8 Veerbout controleren De veerbeugels moeten in het volgende interval worden gecontroleerd: • Voor begin van het seizoen • na eerste gebruik (ca. 10 bedrijfsuren) • elke 200 bedrijfsuren LW000-189 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 301 „ De gegevens van de geplande aanslagpunten in acht nemen. „ Let erop dat de aanslagmiddelen veilig vastzitten. „ Nooit onder de omhoog gebrachte machine gaan staan. „ Machine veilig ondersteunen wanneer onder de machine moet worden gewerkt, pagina 29. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 302 De aanzetpunten van de krik bevinden zich op de remassen. Ze zijn door de volgende stickers gekenmerkt: LWG000-047 1 Aanzetpunt krik rechtsachter 3 Aanzetpunt krik rechtsvoor 2 Aanzetpunt krik linksachter 4 Aanzetpunt krik linksvoor RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 303 Rubber • Alle rubberen delen (slangen, banden...) moeten voor recycling worden ingeleverd bij een inzamelpunt voor rubber. Elektronisch afval • Alle elektronische onderdelen moeten naar een inzamelpunt voor afgedankte elektronische apparatuur worden gebracht. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 304 Pick-up 1 Pick-up 2 Knikdissel 1 Knikdissel 2 Messencassette 1 Messencassette 2 – Hydraulische gedwongen besturing Achterklep 1 Achterklep 2 Q37.1 Voorwand 1 Q37.2 Voorwand 2 Q35.1 Afdekking laadruimte 1 Q35.2 Afdekking laadruimte 2 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 305 Aanhangsel Hydraulisch schakelschema "Comfort 1.0" 26.1 Symbool Aanduiding Stuuras vergrendeld Stuuras Aandrijving slijpschijven – Elektronische gedwongen besturing >>> 2 150 101 732_00 [} 306] RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 307 Drukvaten zijn omvang van de uitbrei- Rijrichting dingsset "Veringscilinder onderstel". De voorspandruk moet aan het machinetype worden aangepast (zie document bij uit- breidingsset). Asaanpassing linksachter Asaanpassing rechtsvoor Asaanpassing linksvoor Asaanpassing rechtsachter >>> 2 150 101 153_00 [} 308] RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 309 Aanhangsel Hydraulisch schakelschema „Tandemas – gedwongen besturing“ 26.3 26.3 Hydraulisch schakelschema „Tandemas – gedwongen besturing“ Legenda voor het volgende hydraulische schakelschema Rijrichting Messencassette >>> 2 150 101 153_00 [} 310] RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 311 – Stuurhoek trekker/dissel – Stuurhoek achteras – Rijsnelheid 1 Rijsnelheid 2 – Vrijgave achteras 1 Vrijgave achteras 2 – Besturing achteras 1 Besturing achteras 2 – Systeemdruk sturing >>> 2 150 101 153_00 [} 312] RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 312 0...120° 0...120° 10 bar 180 bar DW 1 DW 2...
Pagina 313 Aanhangsel Hydraulisch schakelschema "Tandemas - uitloopas" 26.5 26.5 Hydraulisch schakelschema "Tandemas - uitloopas" Legenda voor het volgende hydraulische schakelschema Rijrichting Stuurblok >>> 2 150 101 153_00 4/4 [} 314] RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 315 Brandgevaar ............23 Afvalverwijdering ..........303 Afwijkende functies van het KRONE ISOBUS- terminal............. 100 Camera op de KRONE ISOBUS-terminal CCI 800 Afzonderlijke storingen wissen ......188 of CCI 1200 aansluiten ....... 79, 102 Alle storingen wissen........188 Condenswater aftappen uit het persluchtreservoir .................
Pagina 316 Gevarenzone tussen trekker en machine... 19 Foutenlijst (terminal) ......... 187 Gevarenzone tussenas ........19 Foutmelding bevestigen ........254 Gevarenzones ............ 18 Foutmeldingen..........253 Gewasgeleiderol..........43 Functiebeschrijving..........42 Gewasgeleiderol instellen ........ 197 Fundamentele veiligheidsaanwijzingen ....15 Grenskracht verhogen/verlagen ....... 121 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 317 Klantenteller opvragen ........167 bovengrondse leidingen ........24 Klantenteller terugzetten ........170 Hoe te handelen in gevaarlijke situaties en bij KRONE ISOBUS-terminal (CCI 800, CCI 1200) 96 ongevallen ............28 KRONE ISOBUS-terminal aansluiten (CCI 800, Hoofdaandrijving ..........238 CCI 1200) ............75 Hoogte van de gewasgeleiderol instellen ..
Pagina 318 Menu 14-9 "Omschakelen tussen terminals"..179 Menu 15 "Instellingen"........180 Menu 15-1 "Sensortest"........181 Menu 15-2 "Actortest"........185 Menu 15-4 "Foutenlijst" ........187 Menu 15-5 "Software-info"........ 189 Menu 2 "Losautomaat" ........155 Menu 3 "Inkuilmiddelinstallatie" ......157 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 319 Ongeschikte bedrijfsstoffen ........ 23 Rijhoogte instellen ..........54 Oogstgoedblokkades verhelpen ......93 Rijsnelheid/rijrichting diagnose diagnose ..173 Opbouw van de KRONE machinetoepassing ..98 Ringtrekoog 50 controleren ......221 Openingshoek van de achterklep instellen..251 Rotoraandrijving ..........239 Opraapautomaat ........119, 151 Rotorafdekking monteren .........
Pagina 320 Systeemdruk controleren en instellen ..63, 248 Tussenas aanpassen ......... 64 Tussenas monteren..........68 Tussenas smeren ..........223 Tussenasbescherming operationeel houden ..20 Uitloopas blokkeren/losmaken ......192 Uitloopas instellen ..........192 Uitloopas losmaken/blokkeren ......115 Uitschakelen ........126, 163, 164 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 321 127 Werkschermen opvragen ......... 113 Werkzaamheden aan de stopgezette machine .. 26 Wielwiggen ............36 Wielwiggen plaatsen .......... 91 Zo gebruikt u dit document ........9 Zwaailicht in-/uitschakelen ....... 119 Zwaailicht-automaat activeren/deactiveren ..164 RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 322 Deze pagina werd bewust vrijgelaten. RX 360 GL Originele handleiding 150000952_02_nl...
Pagina 323 Conformiteitsverklaring Conformiteitsverklaring EG-conformiteitsverklaring Maschinenfabrik Krone Beteiligungs-GmbH Heinrich-Krone-Straße 10, D-48480 Spelle verklaren hiermee als fabrikant van het hierna genoemde product en onder eigen verantwoordelijkheid, dat Machine: Opraap- en transportwagen Type: RX 360 GL waarop deze verklaring betrekking heeft, in overeenstemming is met de volgende bepalingen: •...
Pagina 324 Maschinenfabrik Bernard Krone GmbH & Co. KG * Heinrich-Krone-Straße 10 D-48480 Spelle * Postfach 11 63 D-48478 Spelle ' +49 (0) 59 77 / 935-0 6 +49 (0) 59 77 / 935-339 ü www.landmaschinen.krone.de...
