Przycisk blokowania wrzeciona (6)
wolno naciskać wyłącznie przy
unieruchomionym wrzecionie szlifierki
(w innym wypadku dochodzi do
uszkodzenia przekładni)
Blokowanie wrzeciona
Nacisnąć przycisk blokowania wrzeciona (6)
i obrócić wrzeciono dłonią do wyczuwalnego
zaryglowania przycisku blokowania wrzeciona.
9.1

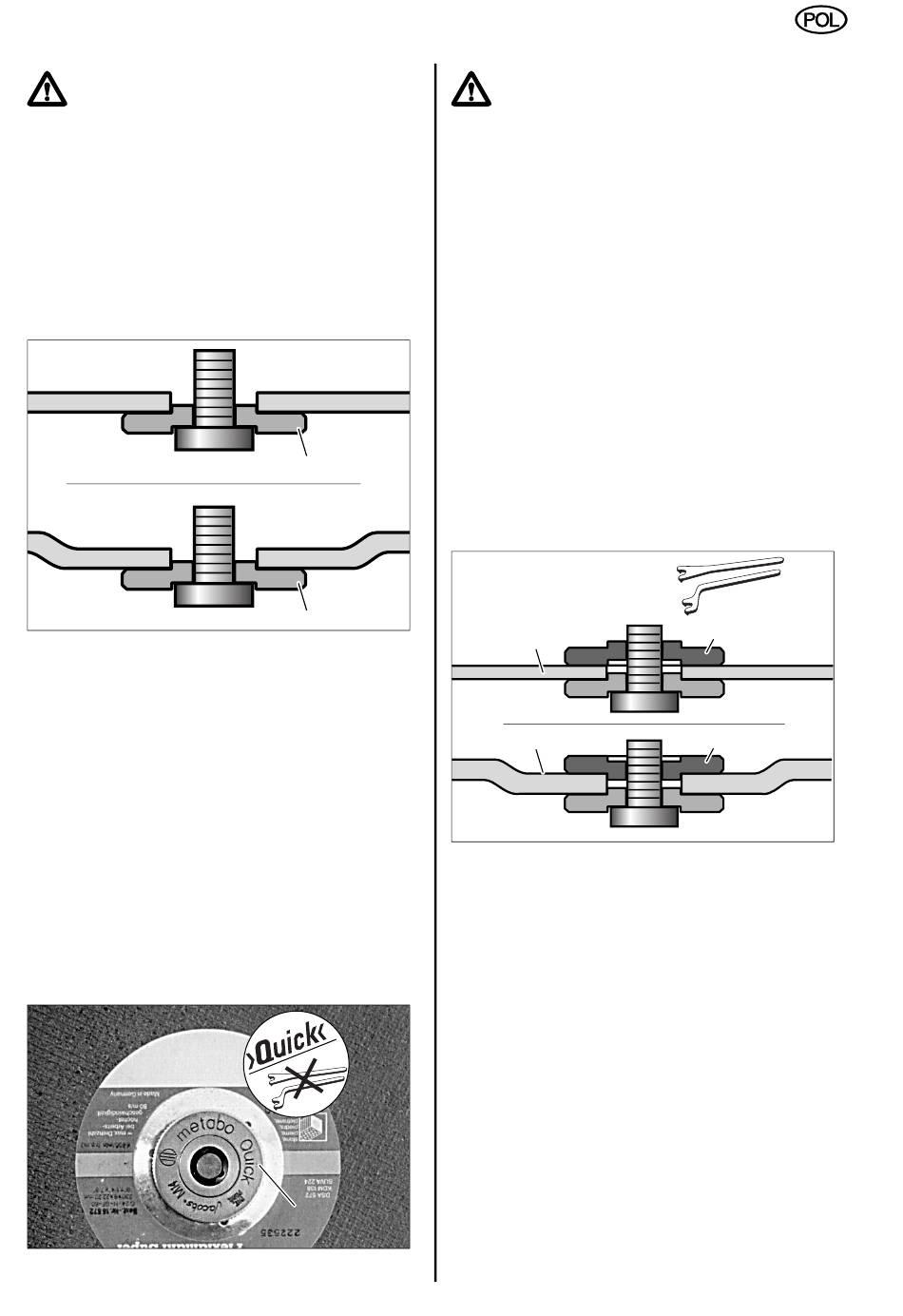

Zakładanie ściernic tarczowych do
przecinania i ściernic do szlifowania
zgrubnego
Osadzić kołnierz podporowy (8) dostarczony wraz
ze szlifierką na wrzecionie zgodnie z rysunkiem.
Zadbać, aby kołnierz podporowy nie obracał się
na wrzecionie.
Ułożyć ściernicę tarczową do przecinania lub
ściernicę do szlifowania zgrubnego na kołnierzu
podporowym zgodnie z rysunkiem. Zadbać, aby
ściernica była ułożona równomiernie na kołnierzu
podporowym.
W przypadku ściernicy do przecinania kołnierz
blaszany ściernicy winien być ułożony na
kołnierzu podporowym.
9.2
Mocowanie, zwalnianie nakrętki
szybkomocującej Quick
(zależnie od wyposażenia)
Mocowanie
All manuals and user guides at all-guides.com
8
8
9
W przypadku narzędzi, które w obrębie
ich zamocowania są grubsze niż 8 mm,
należy zamiast nakrętk szybkomocującej
Quick (9) stosować nakrętkę
szybkomocującą (10) i klucz z dwoma
zaczepami (11).
Nażołyć nakrętkę szybkomocującą (9) na
wrzeciono zgodnie z rysunkiem. Zablokować
wrzeciono. Dokręcić nakrętkę szybkomocującą (9)
palcami w kierunku zgodnym z ruchem
wskazówek zegara. Nadal obracać nakrętką aż
pierścień zewnętrzny ulegnie wyczuwalnemu
zaryglowaniu.
Dociągnąć nakrętkę szybkomocującą przez silne
pociągnięcie ściernicy tarczowej w kierunku
zgodnym z ruchem wskazówek zegara.
Zwalnianie
Wcisnąć przycisk blokowania wrzeciona (6).
Wykręcić nakrętkę szybkomocującą.
9.3
Mocowanie, zwalnianie nakrętki
mocującej (zależnie od wyposażenia)
Mocowanie
A
B
Wkręcić nakrętkę mocującą (12) w następujący
sposób:
Cienkie tarcze szlifierskie (A):
Wieniec nakrętki mocującej skierowany do góry w
celu pewnego zamocowania tarczy szlifierskiej.
Grube tarcze szlifierskie (B):
Wieniec nakrętki mocującej skierowany w dół w
celu pewnego założenia nakrętki mocującej.
POLSKI
10
10
87
