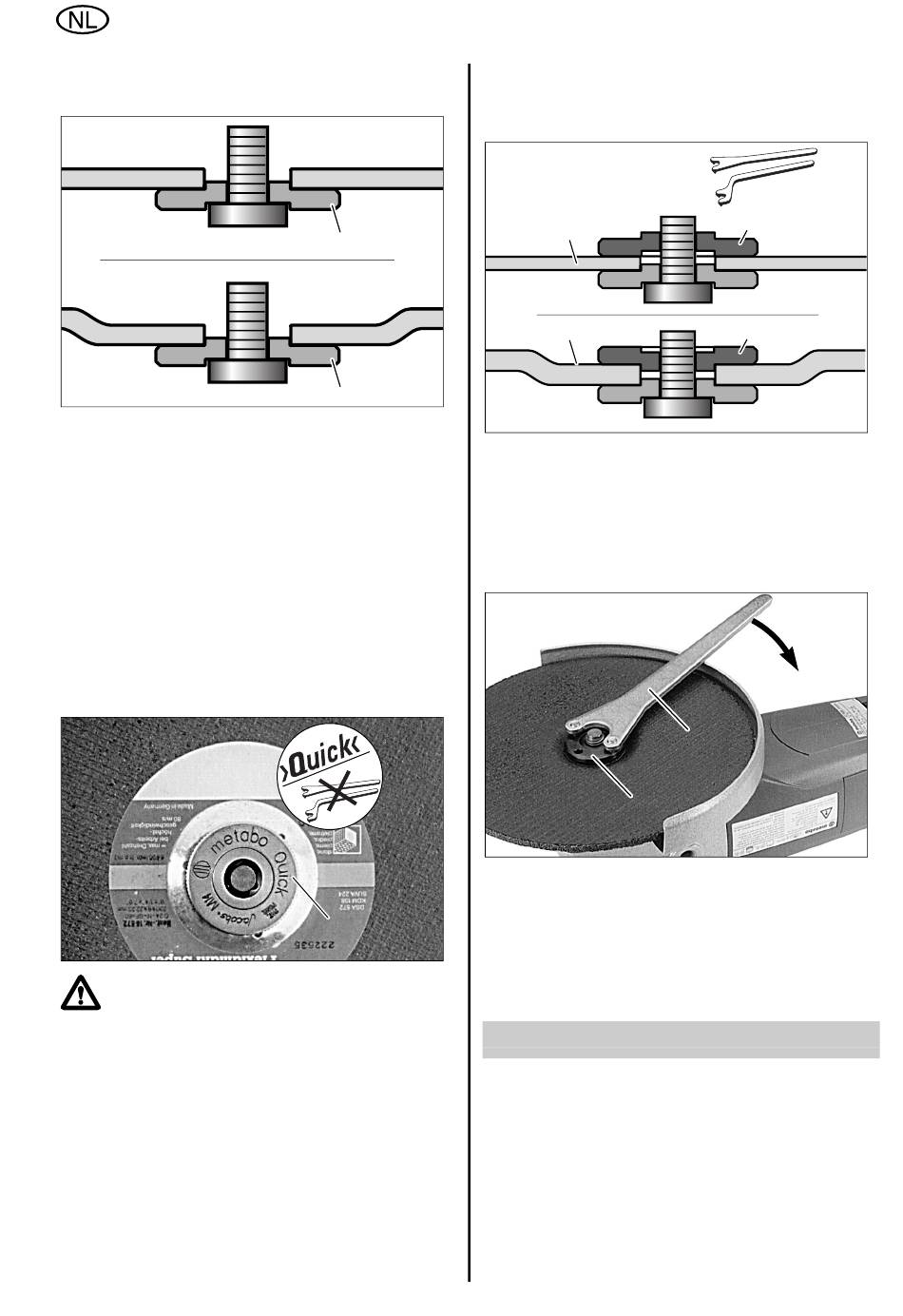

9.1
Doorslijp- en afbraamschijven erop
leggen
De steunflens (8) uit de standaarduitrusting op de
as zetten zoals op de afbeelding te zien is. Erop
letten dat de steunflens op de as niet gedraaid
kan worden.
Doorslijpschijf of afbraamschijf op de steunflens
leggen, zoals op de afbeelding te zien is. Erop
letten dat de slijpschijf gelijkmatig op de
steunflens ligt. Bij het doorslijpen moet de
plaatstalen flens van de doorslijpschijf op de
steunflens liggen.
9.2
Quick-spanmoer bevestigen, losmaken
(afhankelijk van de uitvoering)
Bevestigen
Bij gereedschappen die in het
spanbereik dikker zijn dan 8 mm, moet
i.p.v. de Quick-spanmoer (9) de
spanmoer (10) met pensleutel (11)
worden gebruikt.
Quick-spanmoer (9) overeenkomstig afbeelding
op de as plaatsen. As vergrendelen. Quick-
spanmoer (9) met hand rechtsom vastdraaien.
De Quick-spanmoer verder vastdraaien tot de
buitenring voelbaar vergrendelt.
Quick-spanmoer door krachtig rechtsomdraaien
van de slijpschijf vastdraaien.
Losmaken
De asvergrendelknop (6) indrukken.
Quick-spanmoer losschroeven.
30
9.3
Bevestigen
8
8
Spanmoer (10) als volgt op de as draaien:
Dunne slijpschijven (A):
kraag van de spanmoer naar boven, zodat de
slijpschijf veilig kan worden ingespannen.
Dikke slijpschijven (B):
kraag van de spanmoer naar beneden, zodat de
spanmoer veilig kan worden bevestigd.
As vergrendelen. Pensleutel (11) op de spanmoer
(10) zetten en met de wijzers van de klok mee
vastdraaien.
9
Losmaken
As vergrendelen, spanmoer met pensleutel (11)
losmaken en eraf draaien.
10 Onderhoud
Vóór alle onderhoudswerkzaamheden: stekker uit
de contactdoos nemen!
Reiniging van de motor: de machine zeer
regelmatig en grondig via de achterste
ventilatiesleuven uitblazen met perslucht. Hierbij
moet de machine worden geborgd.
De knop voor de handgreepinstelling af en toe
uitblazen (in ingedrukte toestand, in alle
3 posities).
Spanmoer bevestigen, losmaken
(afhankelijk van de uitvoering)
A
B
11
10
10
10
