3 . 3 Aansluiting van het afvoersysteem voor de verbrandingsproducten

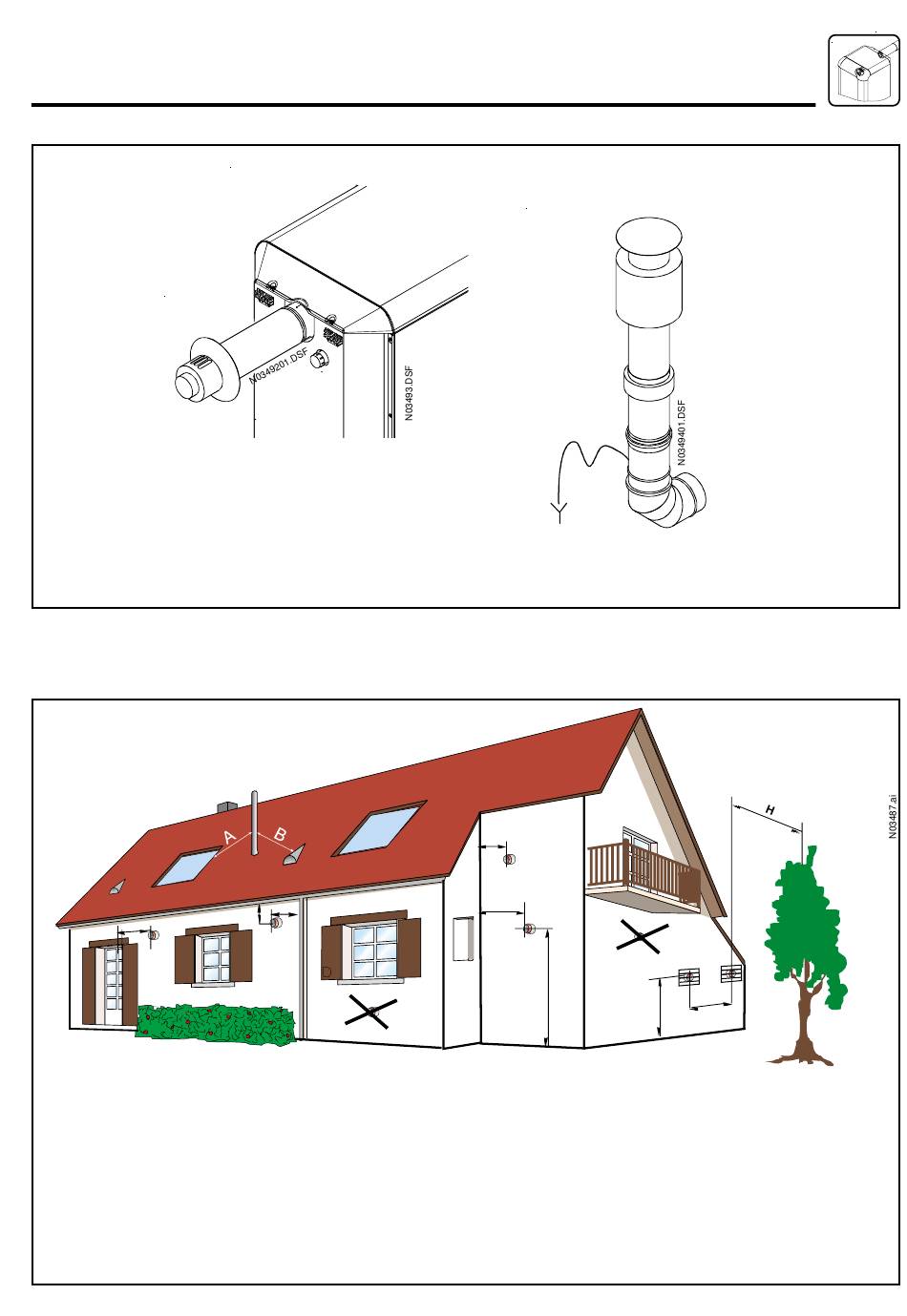

C13 : Horizontale muuraansluiting / uitgang muur (Ø 80/125)
Afvoer achterkant
(C13)
De ontwikkelde lengte van de leiding (terminal inbegrepen)
- voor de horizontale muuraansluiting C13: min.
0,5 m tot max. 4 m in tegenwaarde gestrekte lengte
- voor de verticale muuraansluiting C33: min. 1,5 m tot
max. 8 m in verticale tegenwaarde gestrekte lengte
Wetende dat een bocht van 90° overeenstemt met 1 m en een bocht van 45° met 0,5 m
Voor alle horizontale gedeelten moet u de leidingen een helling van 3° (5%) geven naar de verwarmingsketel toe.
3 . 3 . 1 Bijzondere aanbeveling voor de installatie van de terminal
De installatievoorwaarden voor de afvoerbuizen moeten in overeenstemming zijn met de technische voorschriften van het
DTU61.1 en de bijzondere voorwaarden die in deze handleiding zijn opgenomen.
A
Minimumafstanden die moeten worden gerespecteerd voor de uitlaatdoorgang voor de verbrandingsgassen:
A : 1 m
een openslaande vleugel
B : 1 m
een verluchtingsgat
C : 2 m
de grond buiten, als de doorgang op een openbare of privé-weg uitkomt
D : 0,50 m degrond;deuitlaatdoorgangvoordeverbrandingsgassenmoetdandooreendaarvoorvoorzienroosterwordenafgeschermd
E : 0,50 m een dakrand, een dakgoot of een verticale buis
F : 2 m
een muur op 90°, met openslaande vleugel of ventilatie
G: 0,50 m een muur op 90°, zonder openslaande vleugel
H : 2,50 m een haag of beplanting
J : 3 m
tussen 2 terminals
K :
de terminal mag niet onder een raam of balkon worden geïnstalleerd
E
E
K
C 33 : Verticale koker / dakuitgang (Ø 80/125)
G
F
C
9
Verticaal vertrek (C33)
K
J
D
