4 . 2 . 1 Elektrische verbindingen met 1 direct circuit
Vooraleer u op de verwarmingsketel een interventie
uitvoert, moet u met de muurschakelaar de elektrische
voeding afsluiten.
De lijn moet een intensiteit van 6,3 A bij 230 V (50 Hz)
aankunnen.
Om bij de aansluitblokken te komen moet u de bovenkant
van de verwarmingsketel verwijderen (zie § 4.1) en de

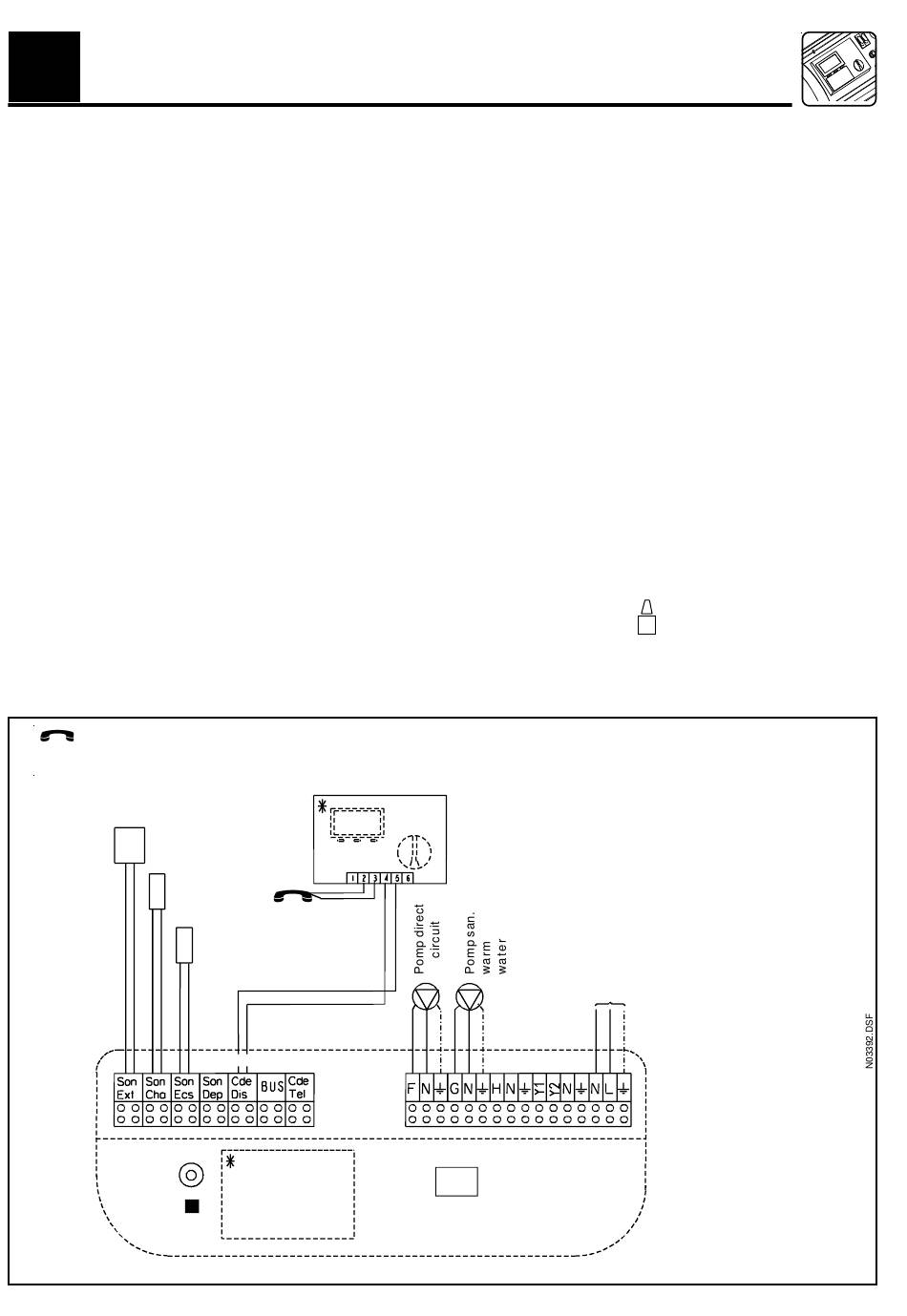

aanwijzingen van het elektrische schema (zie hieronder) in
acht nemen.
Gebruik, voor de voeding van het paneel en de pompen, een
driedraadskabel fase (bruin) - neutraal (blauw) - aarding
(groen/geel) van het type H05VV-F of H05RN-F.
Bekabeling van de voelers:
De voelers moeten op het linkergedeelte van het aansluitblok
(zie hieronder) worden aangesloten.
De voelers van verwarmingsketel en sanitair warm water
worden in de fabriek bekabeld. Controleer of ze goed in hun
sondhulzen zijn aangebracht.
De omgevingsmodule krijgt zijn voeding van 24 V via de bus.
De kabel van het type telefoonkabel (2 x 0,8 mm2) vervoert
tegelijkertijd de voeding en de communicatie.
Voor de aansluiting van de omgevingsmodule die aan de muur
is bevestigd, moet u de polariteit (4 op M en 5 op D)
respecteren.
Telefonische besturing: zie specifieke handleiding voor afstandsbediening van de MT31 via telefoon.
Buitensonde AFS
Voeler
verwarmingsketel
Voeler san. warm
Bekabeling
van de
voelers
Optische
poort
Bedienings-
knop
Réf. : CH - 1060 - A
Omgevingsmodule, aan de
muur bevestigd
KFS (reeds
bekabeld)
water SPFS
(reeds
bekabeld)
DM
Ruimte beschikbaar voor
omgevingsmodule:
- voor regeling installatie
of
- besturing door de
verwarmingsketel
Zie hoofdstuk 4.3 voor de eigenschappen, de plaatsing van
de voelers en de omgevingsmodule.
Bekabeling van de voeding en de pompen:
De voedingen van het paneel en de pompen moeten op het
rechtergedeelte van het aansluitblok (zie hieronder) worden
aangesloten.
Eerste inbedrijfstelling:
Volg onderstaande aanwijzingen voor de eerste inbedrijfstelling
(zie § 4.5 voor de referentiepunten):
1) Controleer of uw verwarmingsketel op het elektriciteitsnet
is aangesloten en of het oranje stroomcontrolelampje
brandt (ref.
2) Druk op de schakelaar van de verwarmingsketel (ref. 2).
3) Zet de twee schakelaars Auto/Manu (ref. 10) op de positie
Auto en controleer of de twee cijfers op het display (ref.
5) verschijnen.
4) Controleer of het scherm van de omgevingsmodule
aanstaat.
5) Wacht tot het teken
dit teken er staat, betekent dit dat er communicatie is
tussen de verwarmingsketel en de omgevingsmodule.
OPGELET: de kabels van de voelers en van
de communicatiebus mogen niet in dezelfde
hulzen worden gestoken als de
voedingskabels (230 V).
Pomp san.
warm water
88
Display
Bedieningspaneel van de
verwarmingsketel
18
op het scherm verschijnt. Als
Bekabeling van de
voeding en de pompen
