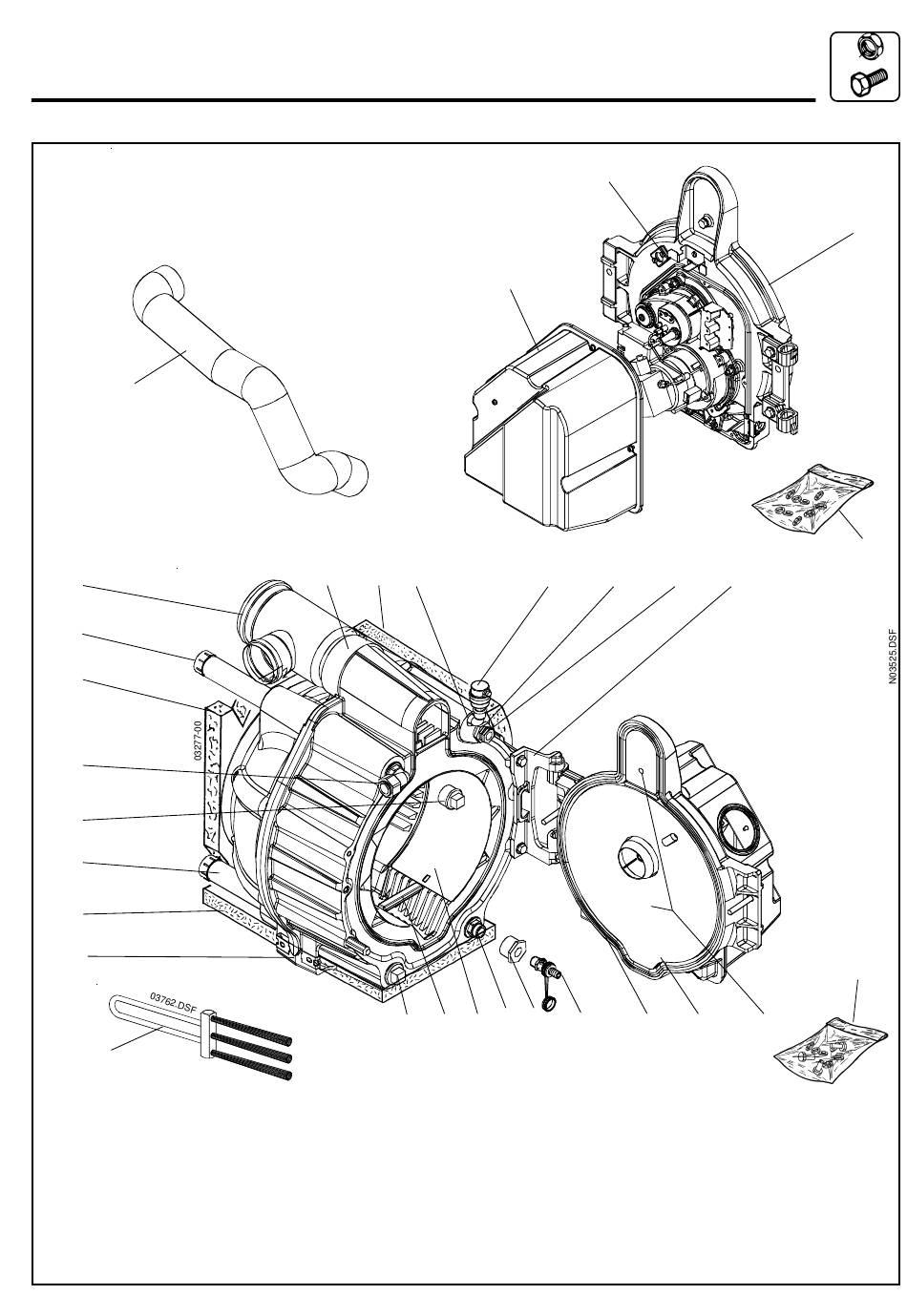

EXPLOSIETEKENING VERWARMINGSKETEL (CVI-BVI)
18
12
5
13
6
6A
5
13
1
16
1 - Hoofddeel uitgerust
2 - Kanalisator 25 kW + koppelstuk
2A - Koppelstuk
3 - Deurbeugel
4 - Deur uitgerust
4A - Bekleding deur
4B - Dichting deur
5 - Manchetten water
6 - Bocht 1" ¼ (versie BVi)
6A - Plug nr. 290 1" ¼ (versie CVi)
12A
13
9A
•
8
2A
2
7 - Verloopnippel (versie BVi)
7A - Verloopnippel 1" ¼-1/2 (versie CVi)
7B - Aftapkraan (versie CVi)
8 - Plug nr. 290 1" ¼
9 - Automatische ontluchtingskraan 3/8"
9A - Bocht nr. 1A 3/8"
10 - Sondhuls
10A - Verloopstuk nr. 241 1" ½
11 - Kenl i c ht
12 - Manchet rook + dichtingen
41
11
17
9
10A
10
7
7A
7B
4B
12A - Manchetdichtingen rook
3
4
4A
(kern 7)
13 - Warmte-isolatie
14 - Zakje met schroeven
15 - Brander 25 kW
16 - Schoorsteenborstel
17 - Branderkap uitgerust
18 - Luchtkoker
19 - Zakje materiaal kap
Réf. : CH - 1060 - A
