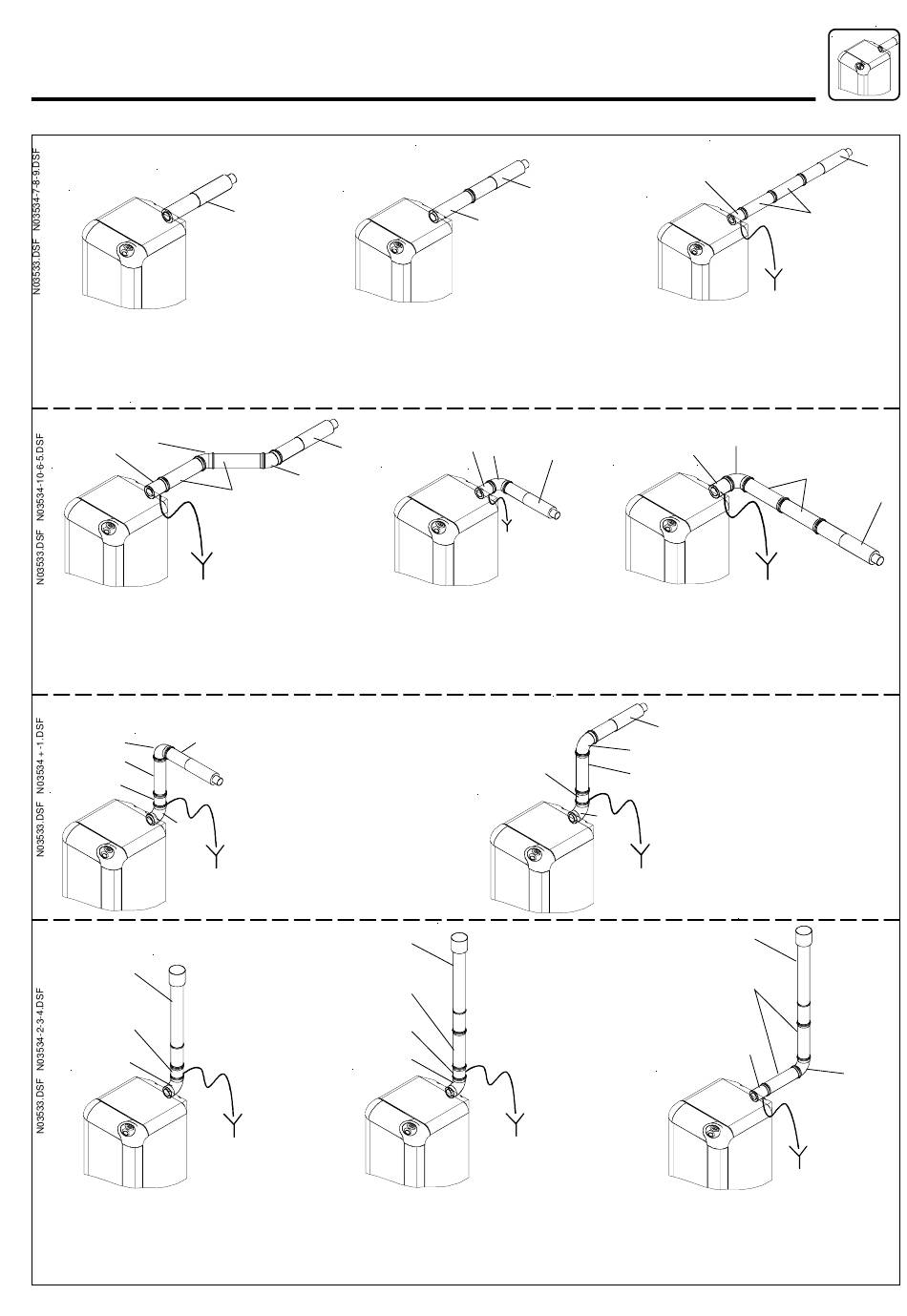

Verschillende aansluitmogelijkheden voor de buizen
1) Horizontale regelbare terminal van 350
tot 650 mm
3) Condensaatopvanger aangesloten op
een sifon
Weergegeven lengte 3 m en 4 m max.
Afgeleide uitgang achteraan
4
3
1) Horizontale regelbare terminal
2) 2 verlengstukken
3) Condensaatopvanger aangesloten op
een sifon
4) 2 bochten van 45°
Max. lengte 4 m
5
1
2
3
5
Verticale uitgangen
6
3
5
3) Condensaatopvanger aangesloten
op een sifon
5) Bocht van 90°
6) Regelbare verticale terminal
Mogelijke lengte 2 m
Rechtstreekse uitgangen achteraan
1
1) Horizontale regelbare terminal
2) Verlengstuk
Mogelijke lengte = 2 m
3) Condensaatopvanger aangesloten
op een sifon
Weergegeven lengte 3 m en 4 m max.
1
4
2
1) Horizontale regelbare terminal
3) Condensaatopvanger aangesloten op
een sifon
Weergegeven lengte 3 m en 4 m max.
5) Bocht van 90°
Mogelijke lengte 2 m
Verhoogde uitgangen
1) Horizontale regelbare terminal
2) Verlengstuk
3) Condensaatopvanger aangesloten
op een sifon
5) 2 bochten van 90°
Max. lengte 4 m
6
2
3
2) Verlengstuk
3) Condensaatopvanger aangesloten op een sifon
5) Bocht van 90°
6) Regelbare verticale terminal
Weergegeven lengte 3 m en 8 m max.
1
2
Zijdelingse uitgangen
3
5
1
3
5
11
3
1) Horizontale regelbare terminal
2) 2 verlengstukken
3) Condensaatopvanger aangesloten op een sifon
Weergegeven lengte 3 m en 4 m max.
5
3
1) Horizontale regelbare terminal
2) 2 verlengstukken
3) Condensaatopvanger aangesloten op een sifon
5) Bocht van 90°
Max. lengte 4 m
1
5
2
1) Horizontale regelbare terminal
5
2) Verlengstuk
3) Condensaatopvanger aangesloten
op een sifon
5) 2 bochten van 90°
Max. lengte 4 m
6
2
3
2) 2 verlengstukken
3) Condensaatopvanger aangesloten op een sifon
5) Bocht van 90°
6) Regelbare verticale terminal
Weergegeven lengte 4 m
1
2
2
1
5
Réf. : CH - 1060 - A
