5.2.5.

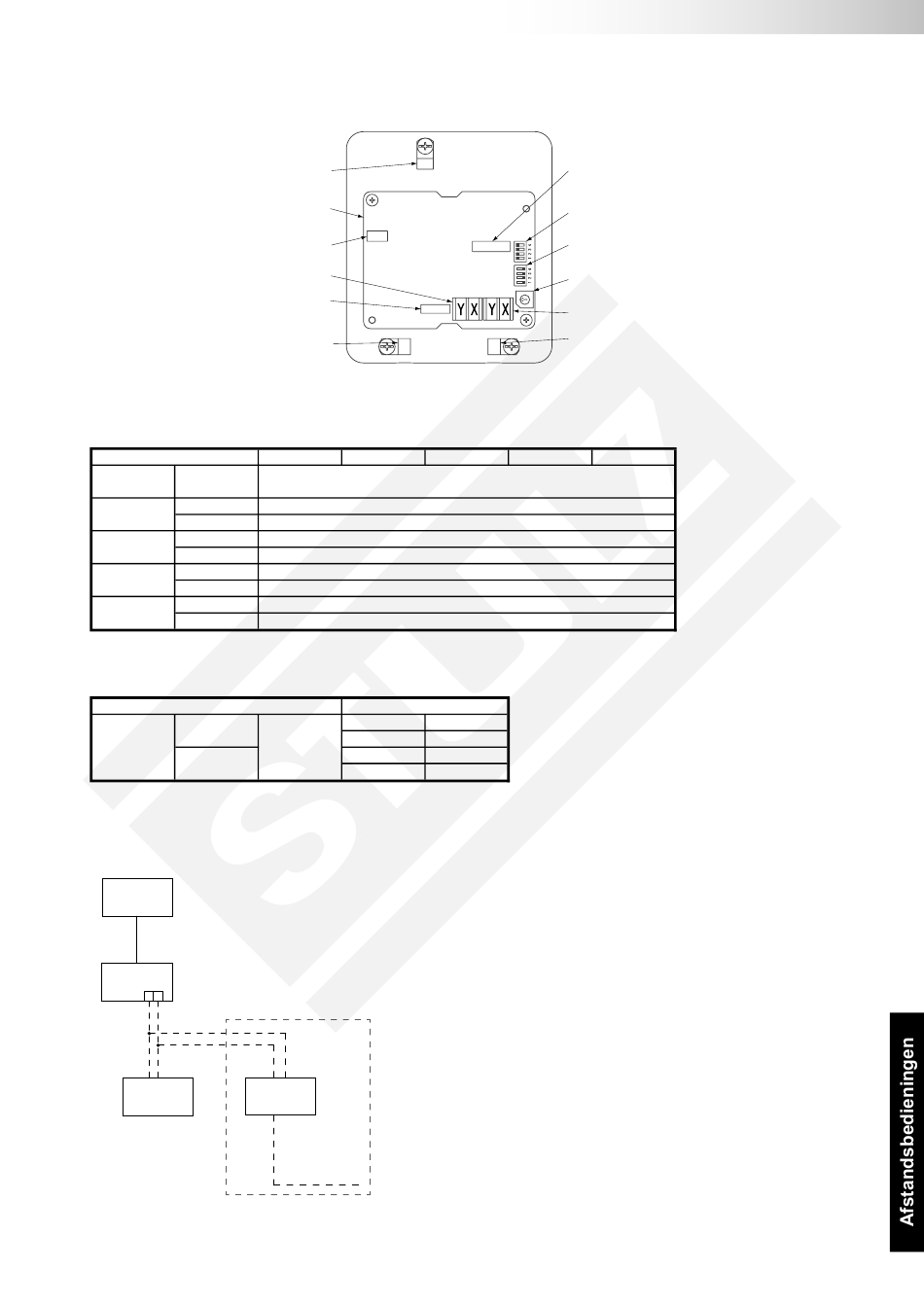

Schema en uitbreidingsprint SC-BIKN-E
Klem voor bevestiging van de
verbindingskabel naar binnenuit
Interface-Printplaat
Aansluitklemmenblok binnenunit
Aansluitklemmenblok
bekabelde afstandsbediening*
Aansluiting CNT
Klem voor bevestiging van de verbindings-
kabel naar kabelafstandsbediening*
* Hier kunnen beide verbindingskabels naar de Superlink-adapter (SC-ADN-E) of naar de kabelafstandsbediening aangesloten worden.
Switch
Functie
SW1
Adressen draaischakelaar
ON (Aan)
Externe ingangssignaal - Continu signaal
SW2-1
Externe ingangssignaal - Pulssignaal
OFF (Uit)
Verbinding kabelafstandsbediening en / of Superlink-adapter actief
ON (Aan)
SW2-2
Verbinding kabelafstandsbediening en / of Superlink-adapter inactief
OFF (Uit)
Externe controle
ON (Aan)
SW2-3
OFF (Uit)
Bedrijf toestaan / blokkeren
ON (Aan)
Vrij (Standaard: ON)
SW2-4
OFF (Uit)
Vrij
Instellingen SW3 voor simultane toepassing
Switch
ON (Aan)
SW3-1
OFF (Uit)
SW3-3 en SW3-4 hebben geen functie. (Standaard: OFF)
Aansluitschema SC-BIKn-E
Binnenunit
Uitbreidingsprint
SC-BIKN-E
X
Y
Superlink-
Kabel-
afstands-
bediening
SC-ADN
© 2011 STULZ Groep BV, Amstelveen
Functie
ON (Aan)
OFF (Uit)
SW3-2
ON (Aan)
OFF (Uit)
Adapter
Superlink-BUS
ROM-Aansluiting
DIP-Switch (SW2)
DIP-Switch (SW3)
Adres draaischakelaar (SW1)
Aansluitklemblok Superlink-adapterkabel
(SC-ADN-E)*
Klem voor ansluiten van de verbindingskabel
naar Superlink-adapter (SC-ADN-E)*
Slave 3
Slave 2
Slave 1
Master
Binnenunit
X
Y Z
Activering
Kabel-
afstands-
bediening
71
-
-
Afstandsbedieningen
Superlink-
Adapter
SC-AD-E
