5.2.
Kabelafstandsbediening RC-E4 (RC-E3)
5.2.1.

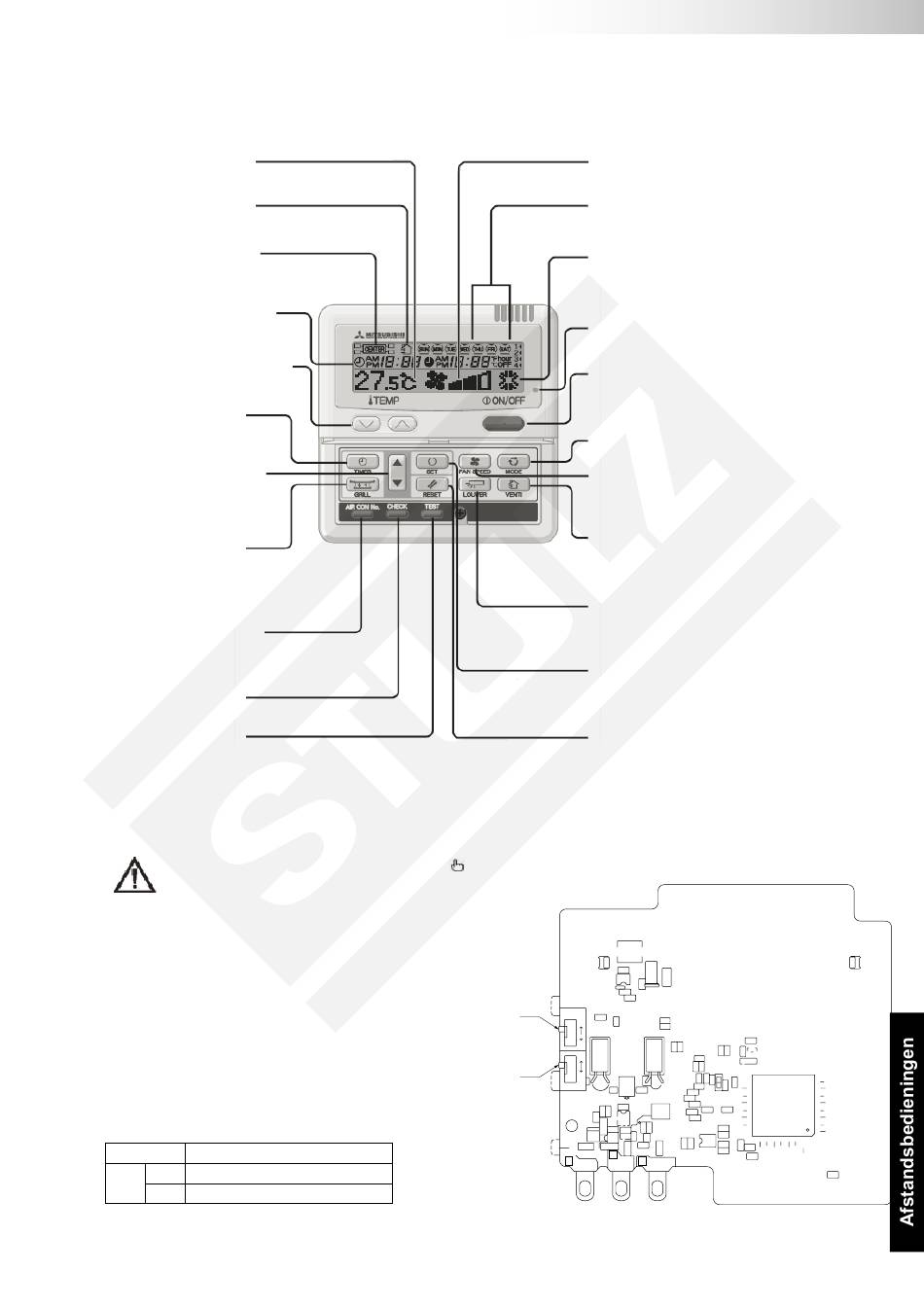

Display en toetsfuncties RC-E4 (RC-E3)
Temperatuur
Toont de ingestelde temperatuur.
Externe ventilator
Verschijnt als de externe
ventilator in bedrijf is.
CENTER
Verschijnt als het airconditionings-
systeem wordt bediend vanuiteen
centrale afstandsbediening.
TIMER
Toont de instellingen van de timer.
Toetsen TEMP
Met deze toetsen kan de gewenste
kamertemperatuur ingesteld worden.
Toets TIMER
Met deze toets wordt de timer
functie geselecteerd.
Selectietoetsen
Met deze toetsen worden timer
en tijd ingesteld.
GRILL-toets
Deze toets heeft geen functie.
Toets AIR CON No.
Component plaatsing op de afstandsbediening schema
Toont het adres van de
aangesloten airconditioner.
Toets CHECK
Deze toets wordt tijdens onderhoudswerkzaamheden gebruikt
Toets TEST
Deze toets wordt tijdens testen gebruikt
SW2
SW2
A
B
Wanneer u op een van de bovenstaande toetsen drukt en een "
Dit duidt niet op een storing.
M
SW1
S
Bij vragen of storingen kunt u contact opnemen
SW1
Rot
X
1000139
05-09 © STULZ Groep BV, Nederland
DIP-Switch (SW1)
Switch
Functie
MASTER-afstandsbediening
M
SW1
SLAVE-afstandsbediening
S
Opmerking (1):SW2 wordt normaal niet gebruikt, daarom schakelaar instellingen niet veranderen.
© 2011 STULZ Groep BV, Amstelveen
RC-E3
- Display en toetsfuncties-
Y
Z
Zwart
Wit
-
Ventilatorsnelheid weergave
(Bij de kabelafstandsbediening RC-E4
zijn vier ventilatorsnelheid beschikbaar).
Weektimer
Toont de instellingen van de weektimer.
Bedrijfsinstellingen
Toont de temperatuurinstellingen,
ventilatorsnelheid, bedrijfsmode en
bedrijfsmeldingen.
Bedrijf / storing LED
LED brandt groen bij in bedrijf of
brandt/knippert rood bij een storing.
Toets ON/OFF
Met deze toets wordt het airconditioningssysteem
aan- of uitgeschakeld. Druk eenmaal op de toets om
het systeem aan te schakelen. Nogmaals drukken
schakelt het systeem weer uit.
Toets MODE
Met deze toets wordt geschakeld tussen de verschillende bedrijfsmodi.
Toets FAN SPEED
Met deze toets wordt de ventilatorsnelheid ingesteld.
Toets VENT
Deze toets wordt gebruikt voor werking van
een externe ventilator.
Toets LOUVER
Met deze toets kunnen de lamellen gestart of gestopt worden.
Toets SET
Met deze toets worden instellingen geselecteerd,
bevestigd en/of opgeslagen
Toets RESET
Druk op deze toets tijdens het instellen om
terug te keren naar de voorgaande configuratie
Resetten van Filter-Melding
Resetten van melding "FILTER CLEANING".
(Druk op de toets na het schoonmaken
van de luchtfilter.)
INVALID OPER. " bericht verschijnt, dat betekent dat die toets heeft geen functie.
Component plaatsing op de afstandsbediening schema
SW2
SW2
A
B
M
SW1
S
SW1
Rot
Y
X
Wit
DIP-Switch (SW1)
67
-
Switch
Functie
MASTER-afstandsbediening
M
SW1
SLAVE-afstandsbediening
S
Afstandsbedieningen
