Toro e-Dingo 500 Installatie-Instructies pagina 4
Ventilatorset
Verberg thumbnails
Zie ook voor e-Dingo 500:
- Gebruikershandleiding (48 pagina's) ,
- Installatie-instructies (8 pagina's) ,
- Installatie-instructies (2 pagina's)
Inhoudsopgave
Advertenties
Opmerking:
Sluit de kabelboom tijdens deze
procedure niet aan op de ventilator.
1.
Sluit de kabelboom (P04) aan op de connector
van de regelpoort op de machinekabelboom.
Opmerking:
De connector van de regelpoort
is met een kabelbinder bevestigd aan de
kabelboom, dicht bij de controller.
1. Connector van de
regelpoort op de
machinekabelboom

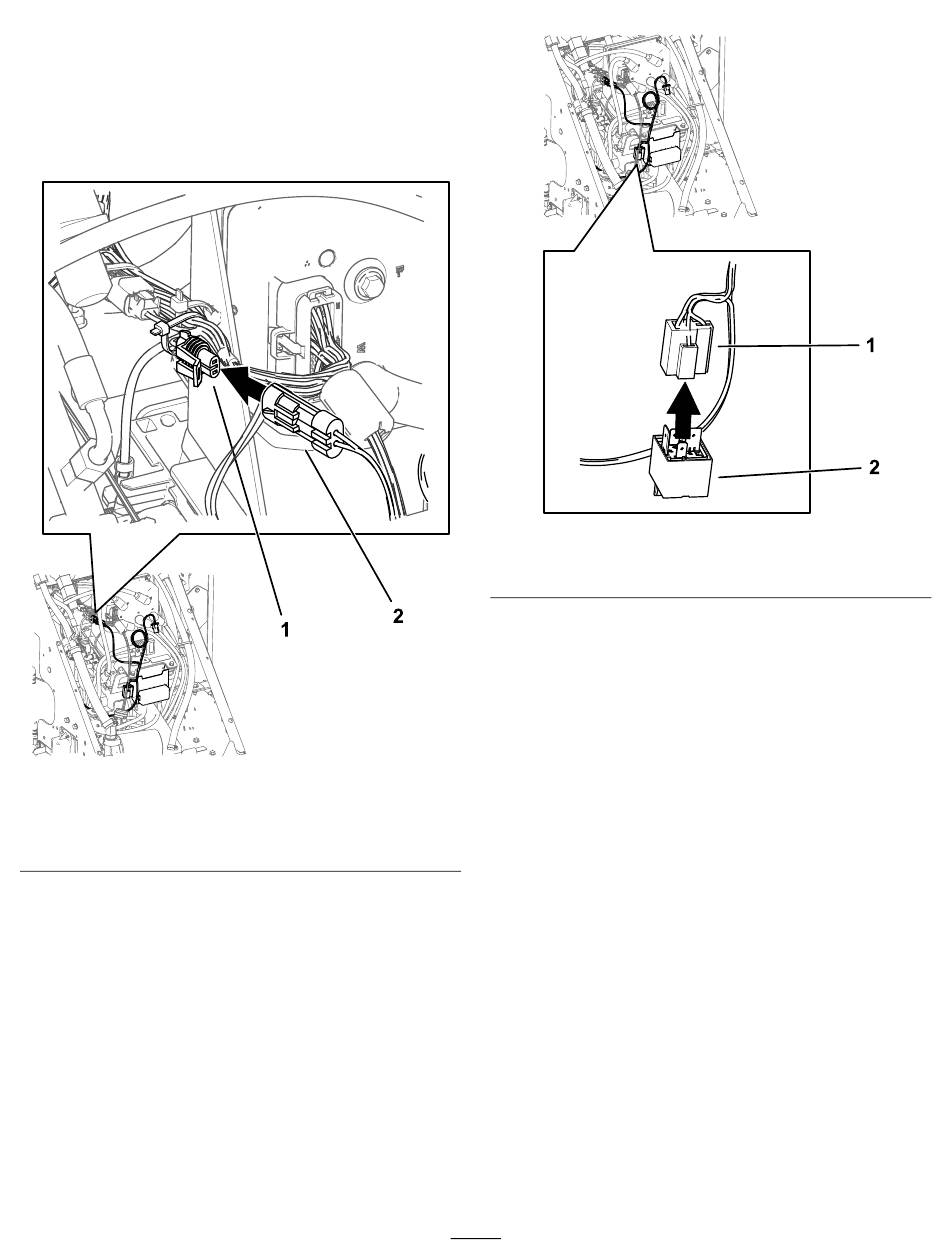

Figuur 8
2. Connector van regelpoort
(P04)
2.
Monteer het relais op de relaisconnector.
1. Relais
g354332
4
Figuur 9
2. Relaisconnector (P02)
g354335
