Attention ! Sur le 3/PE AC 50 Hz 230 V secteur
Il est nécessaire de modifier le câblage d'origine de l'accumulateur de chaleur !
Il est nécessaire de modifier le câblage d'origine comme ci-dessous !
xxx Débrancher le fil vi (violet) de E2 et le brancher sur E6
xx Débrancher le fil br (brun) de E6 et le brancher sur E4
x Débrancher le fil ws (blanc) de E4 et le brancher sur E2
E1 - E6: éléments chauffants (accumulateur)
F1:
limiteur de température de sécurité
N1:
limiteur de température – charge
N4:
limiteur de température – charge
X1:
borne secteur
Les ponts doivent être posés au cours de l'installation.

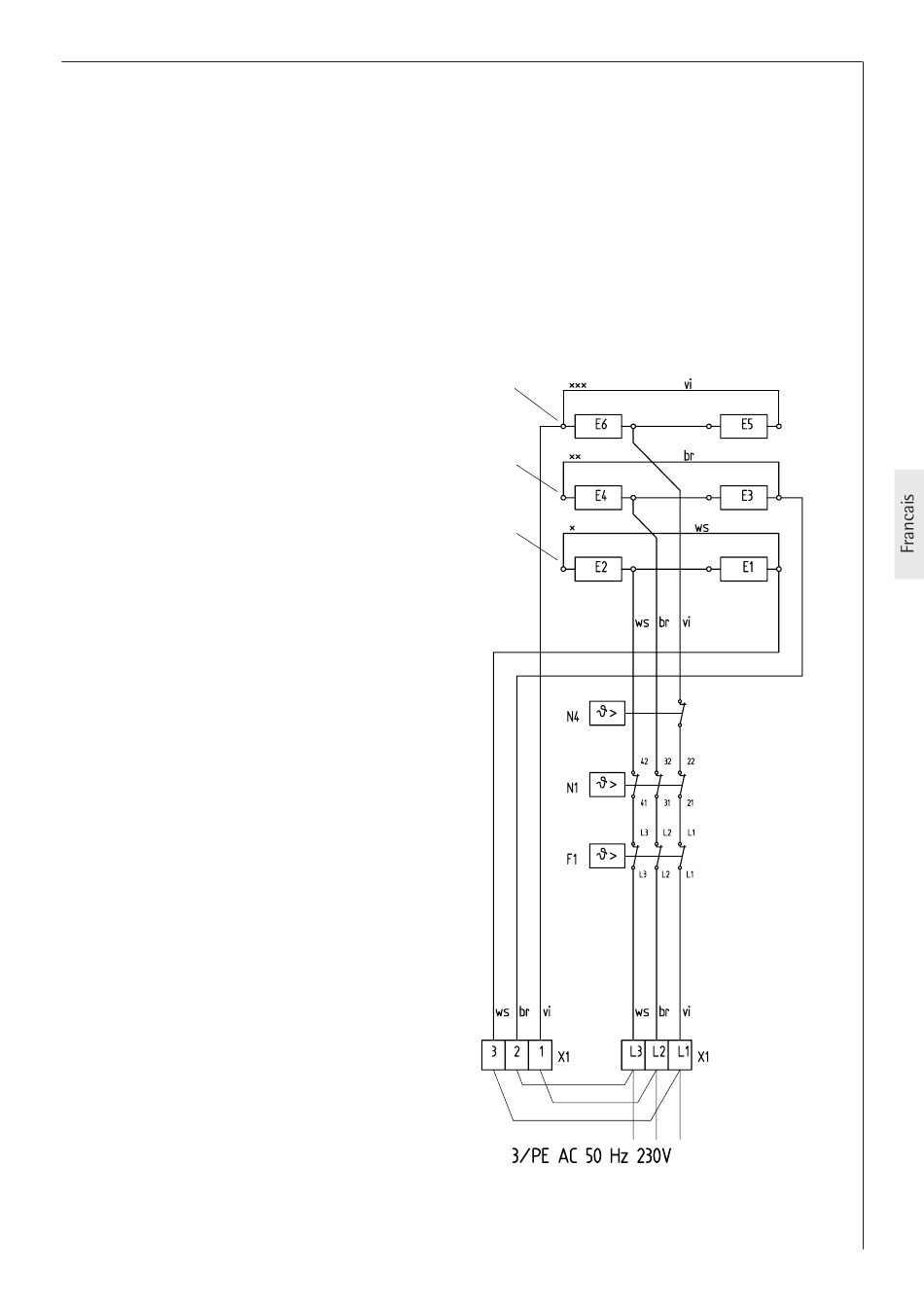

Schéma électrique du 3/PE AC 50 Hz 230 V
A l'intention de l'installateur
47
