Aansluitschema
Overzicht behuizingen
VEGASON 61 • 4 ... 20 mA/HART - tweedraads
1

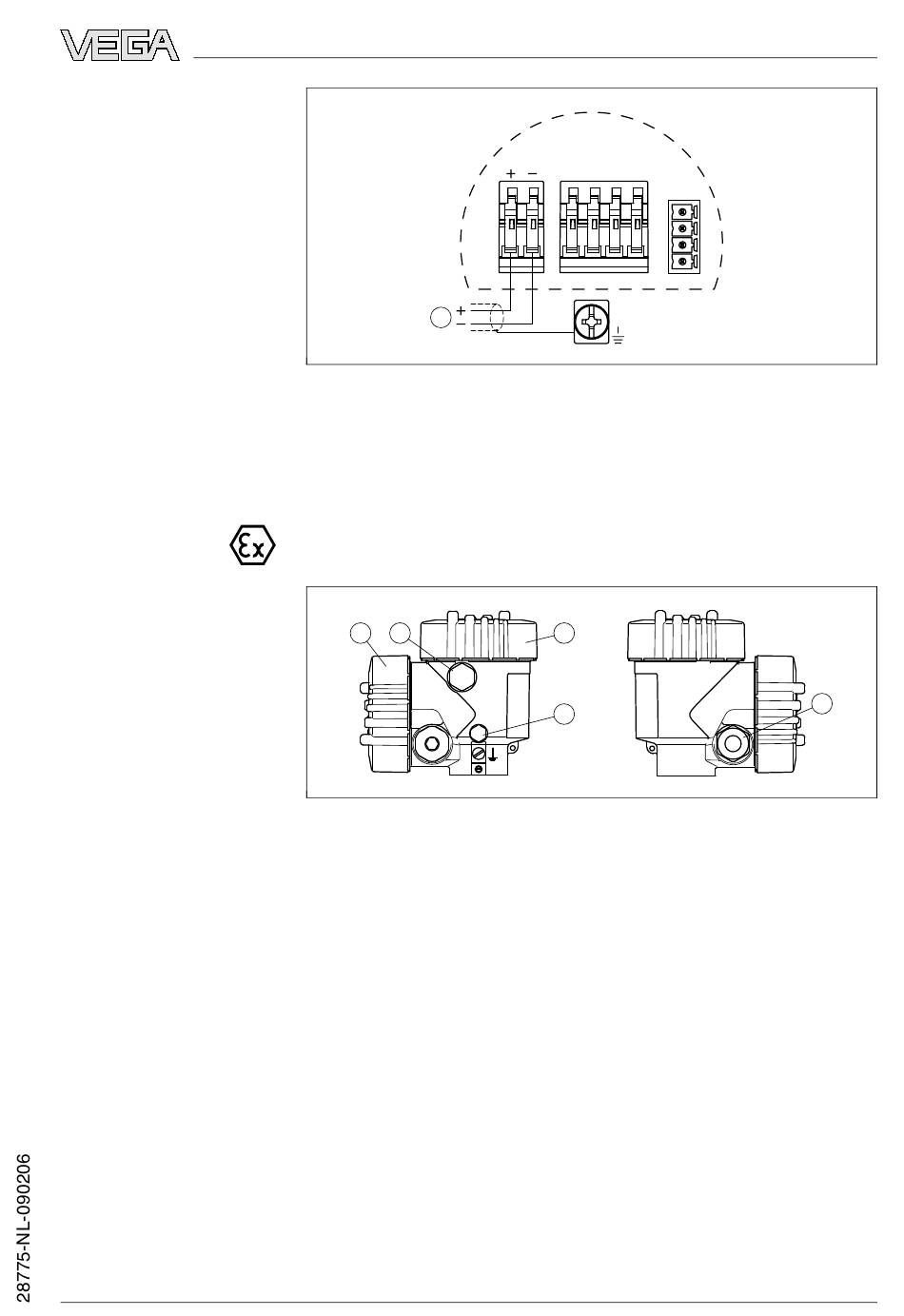

Fig. 18: Aansluitschema eenkamerbehuizing
1
Voedingsspanning/signaaluitgang
5.4 Aansluitschema tweekamerbehuizing
De afbeeldingen hierna gelden zowel voor de niet-Ex-, als ook voor de
Ex-ia-uitvoering.
1
2
Fig. 19: Tweekamerbehuizing
1
Deksel behuizing aansluitruimte
2
Blindpluggen of aansluitstekker M12 x 1 voor VEGADIS 61 (optie)
3
Deksel behuizing elektronicaruimte
4
Filterelement voor drukcompensatie
5
Kabelwartel
5 Op de voedingsspanning aansluiten
Display
1
2
5
6
7
8
3
4
I 2 C
5
23
