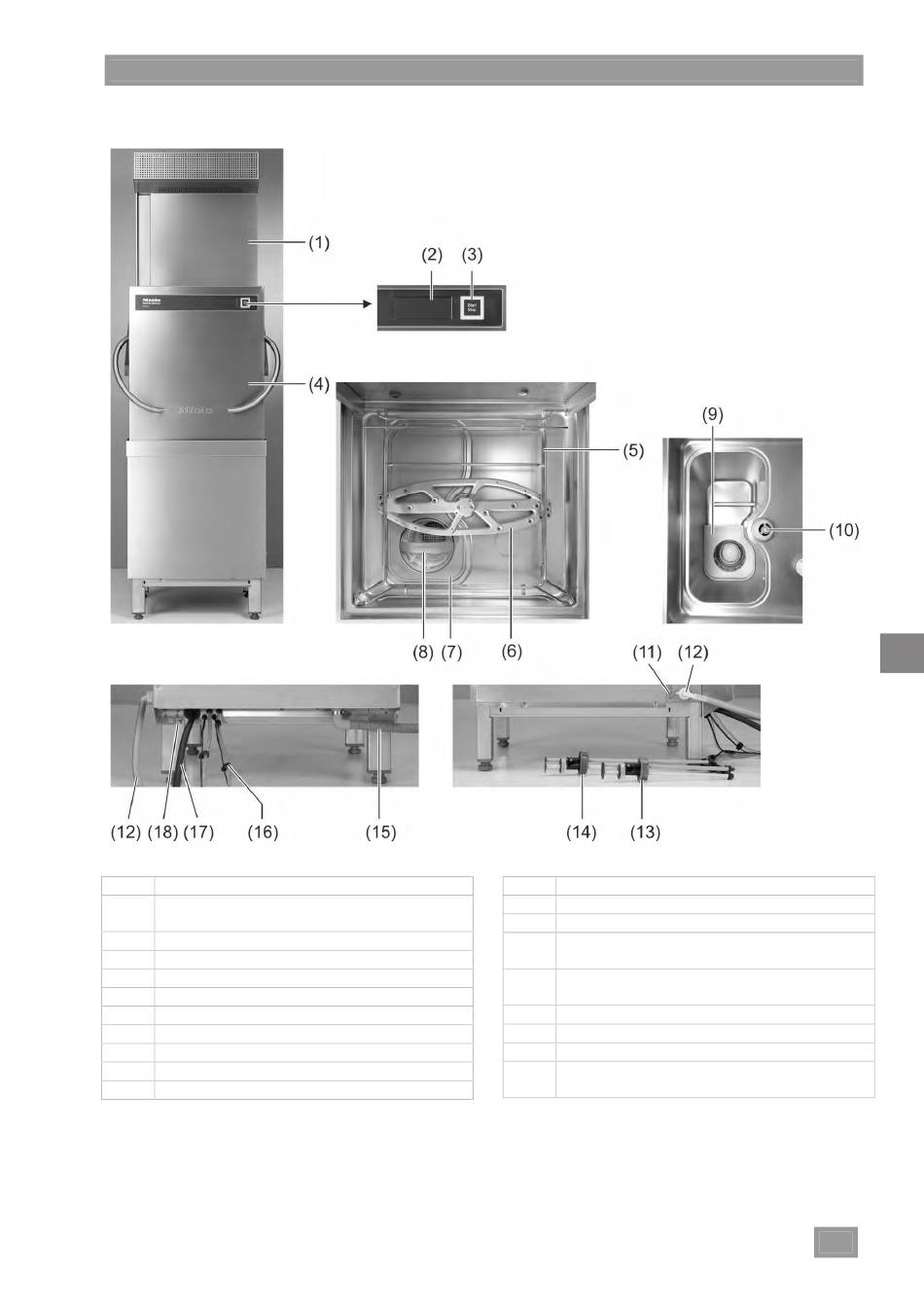

4.3 Vue globale
Pos.
Désignation
(1)
Module ECO (selon la variante de
l'équipement)
(2)
Ecran (écran tactile)
(3)
Bouton de démarrage
(4)
Capot de la machine (= capot)
(5)
Porte-panier
(6)
Champ de lavage rotatif inférieur
(7)
Couvercle de cuve
(8)
Filtre cylindrique
(9)
Crépine
(10)
Support du champ de lavage
Description du produit
Pos.
Désignation
(11)
Entrées pour les tuyaux et les câbles
(12)
Tuyau d'arrivée d'eau
(13)
Canne d'aspiration pour liquide de rinçage
(bouchon rouge)
(14)
Canne d'aspiration pour détergent
(bouchon bleu)
(15)
Tuyau d'évacuation d'eau
(16)
Tuyaux et câbles des cannes d'aspiration
(17)
Câble d'alimentation
(18)
Raccordement du système de liaison
équipotentielle du site
