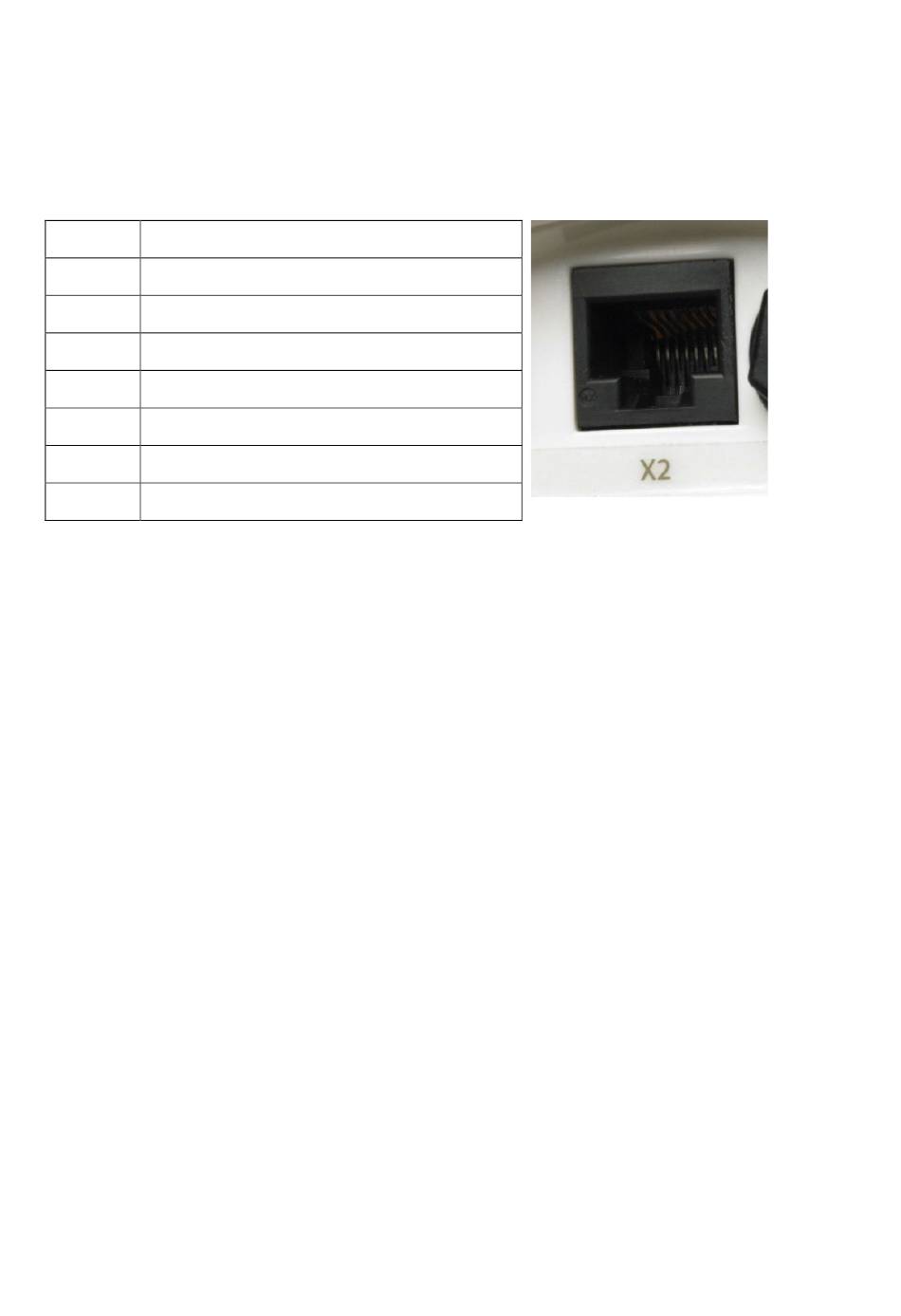

X2 (AUX) Volgorde pin aansluitingen
De uitgangssignalen van de X2-uitgang kunnen alleen naar andere installaties worden gestuurd
met een maximum van 25 V (AC) of 60 V (DC), waarbij beide polen zijn losgekoppeld van het
elektriciteitsnet. Max. simultane belasting is 100 mA.
De volgorde van de pinnen van de X2-uitgang (AUX) wordt in de volgende tabel beschreven van
links naar rechts.
Pin 1
Common return
Pin 2
Normaal open (NO) versturen
Pin 3
Normaal gesloten (NC) versturen
Pin 4
Zwakke batterij versturen (NC)
Pin 5
Niet in gebruik, niet aansluiten
Pin 6
Niet in gebruik, niet aansluiten
Pin 7
Niet in gebruik, niet aansluiten
Pin 8
Niet in gebruik, niet aansluiten
24
