3 BYTE AV KOMPONENTER

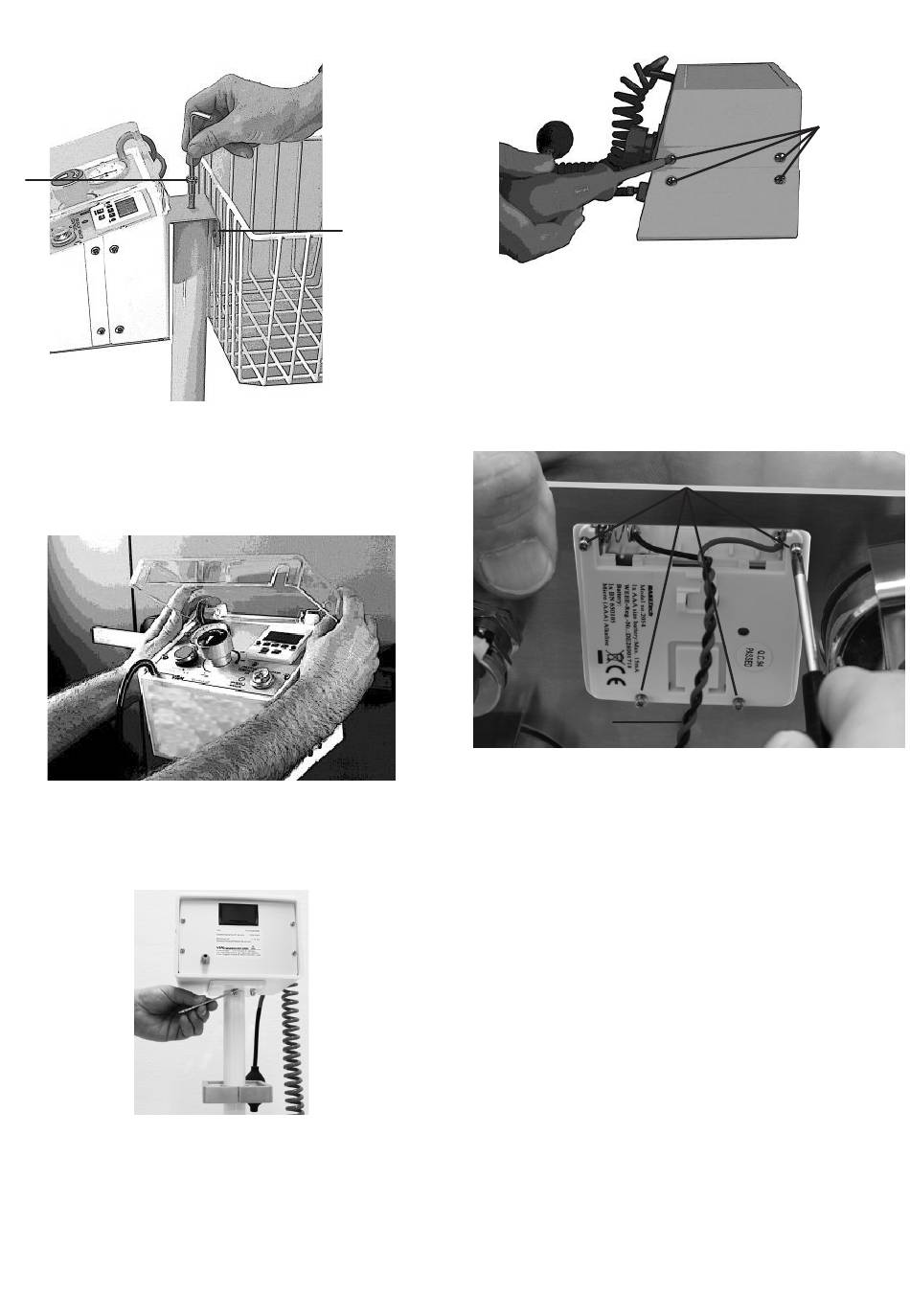

Öppna kåpan
a
1. På stativapparat REF xx-15-xxx måste apparaten först
lossas från stativröret. Skruva då ut insexskruven
M8x25 (se a).
2. Ta av korgen genom att lossa de två skruvarna M5x12
med försänkt huvud och PH-spår (se b).
3. Ställ täckkåpan något snett (ca 30°): På ena sidan av
urtaget i locket trycker du huven bakifrån och framåt
med fingret, tills tappen kommer fram ur upptagshå-
let.
4. På bordsapparater REF xx-22-xxx ska nu apparaten
lossas från fästplattan. Ta av kupolmuttern.
b
5. Skruva loss de fyra skruvarna med cylindrisk skalle och
PH-spår M4x10 på höger sida (se a) och de fyra skru-
varna med cylindrisk skalle på vänster sida.
6. Dra nu loss den övre hälften av kåpan uppåt och den
nedre hälften neråt.
Byte av stoppur
1. Öppna kåpan (se "Serviceinformation, 3 Byte av kom-
ponenter, Öppna kåpan").
2. Lossa de elektriska anslutningarna (se a).
3. Ta ut hela stoppuret bakåt genom att lossa de fyra
skruvarna med PH-spår (se b).
- 40 / 48 -
b
a
a
