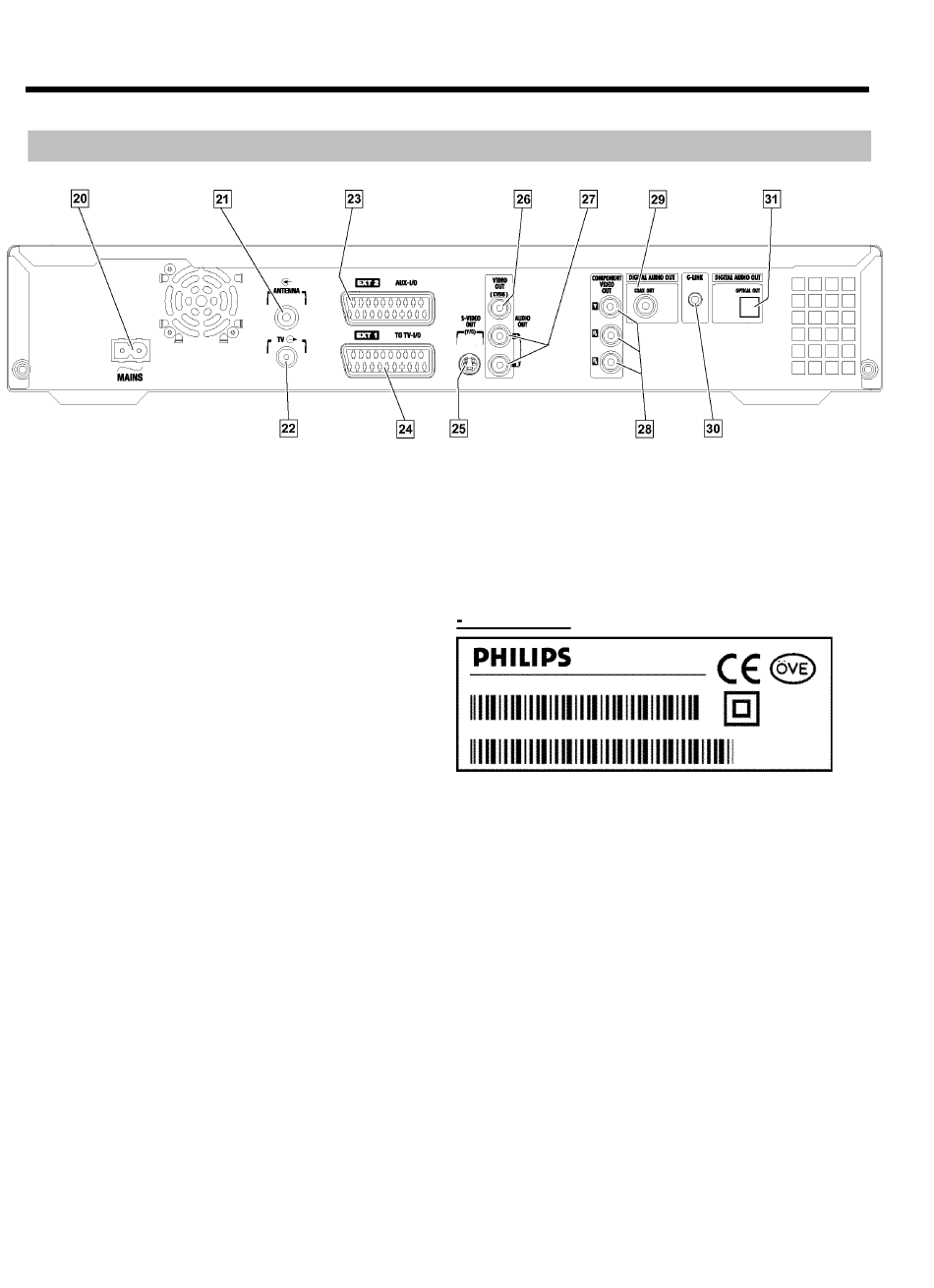

Installatie
De achterzijde
4MAINS
J
Aansluiting aan de netspanning (230 V/50 Hz )
K
ANTENNA IN
Aansluiting op de antenne
L
TV OUT
Aansluiting van de antennekabel op de TV
M
EXT2 AUX-I/O
Scartaansluiting voor de aansluiting van een extra toestel
(satellietontvanger, Set Top Box, videorecorder, camcorder,...).
Ingang voor RGB, S-videosignalen, uit-/ingang voor CVBS
(Video/Audio) signalen
N
EXT1 TO TV-I/O
Scartaansluiting voor de aansluiting van een TV. Uitgang voor
RGB, S-Video- signalen, uit-/ingang voor CVBS (Video/Audio)
signalen
O
S-VIDEO OUT (Y/C)
S-Video aansluiting voor de aansluiting van een S-Video geschikte
TV
P
VIDEO OUT (CVBS)
Gele cinchaansluiting voor de aansluiting van een TV met een
videoingang (CVBS, Composite Video)
Q
AUDIO OUT L/R
Witte/rode cinchaansluiting voor de aansluiting van een TV met
Audio ingangsaansluitingen of een extra toestel
R
COMPONENT VIDEO OUT
Rode/groene/blauwe cinchaansluitingen voor de aansluiting van
een extra toestel met Component Video ingang (Interlaced, geen
Progressive Scan)
S
COAX OUT
Cinchaansluiting voor de aansluiting van een digitaal audiotoestel
met een coaxiale digitale audiokabel
9
T
G-LINK
Aansluiting van de meeverpakte IR-zender (afstandbediening) voor
de besturing van een externe receiver (satellietontvanger, Set Top
Box, kabelbox).
U
OPTICAL OUT
optische aansluiting voor de aansluiting van een digitaal
audiotoestel met een optische (Toslink) kabel.
Typeplaatje
Made in Hungary
220-240V 50/60Hz 38W
MODEL NO.
HDRW 720/00
PROD. NO. _______________________
Om uw apparaat bij reparaties of na diefstal te kunnen identificeren,
kunt u hier het serienummer invullen. U vindt het serienummer
(PROD.NO:) op het typeplaatje aan de achterkant of onderkant van
het apparaat:
Vult u a.u.b. ook het serienummer op het typeplaatje op de achterzijde
van deze handleiding in.
