Wiederholen Sie die gleichen Schritte, um das Rad auf der
anderen Seite zu montieren.

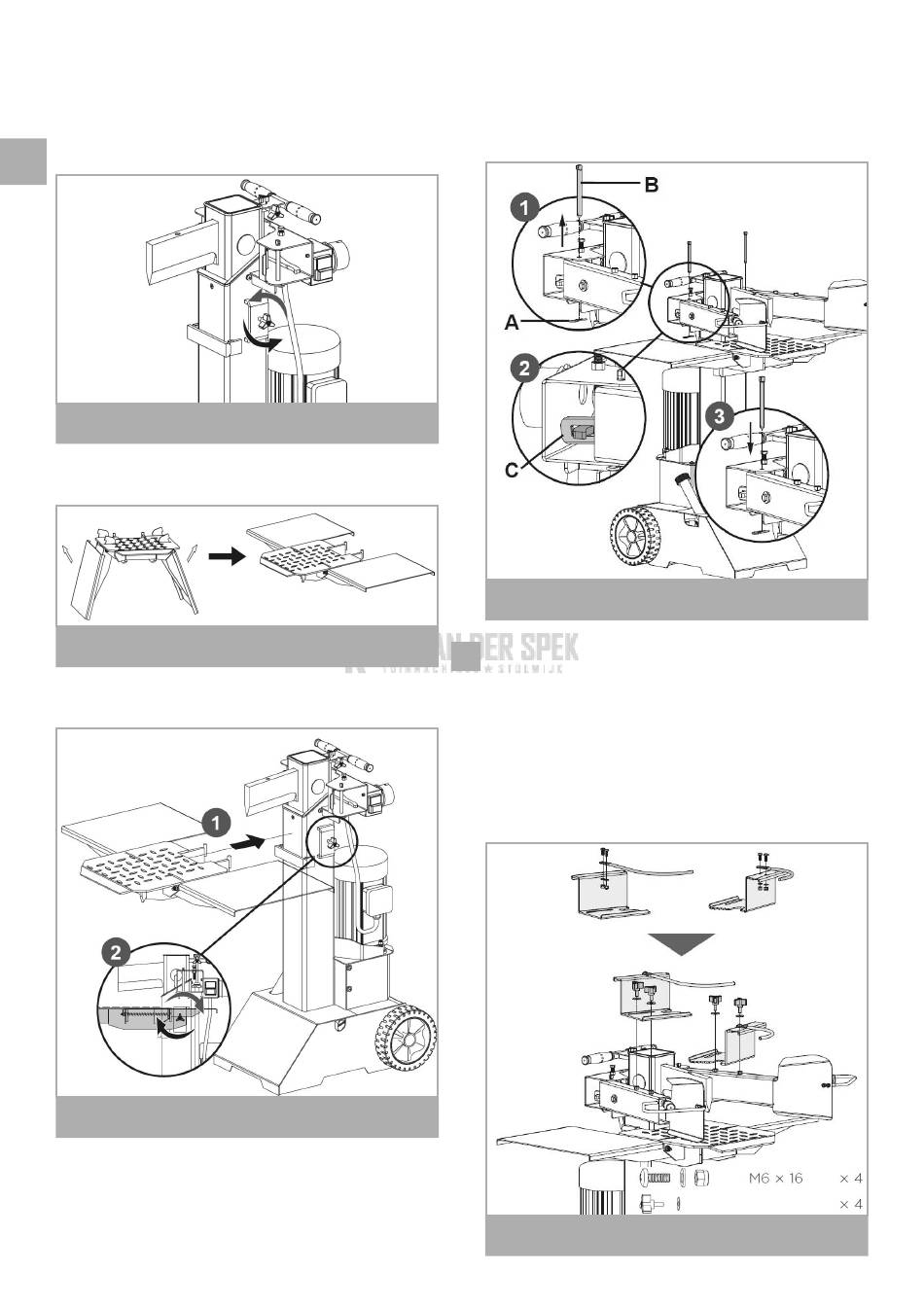

6.2 AUFLAGETISCH
Lösen Sie vor der Montage den Sterngriff, indem Sie ihn gegen
DE
den Uhrzeigersinn drehen.
Klappen Sie den Auflagetisch für die Holzscheite auf, achten Sie
darauf, dass die drei Teile auf gleicher Höhe liegen.
Stecken Sie die Haken des Stammauflagetisches in die
Halterungen.
Serrez la poignée en étoile.
6.3 BEDIENHEBEL
Ziehen Sie den Federstift (A) heraus, um den Sicherungsstift (B) zu
entfernen. Tragen Sie, wie abgebildet, eine dünne Fettschicht auf beide
MANUAL GTL8000 230 V & 400 V - NL-EN-FR-DE - D09-LS8000-11
FIG. 4
FIG. 5
FIG. 6
Oberflächen des Bedienhebelschutzes auf. Setzen Sie den Bedienhebel
und die Schutzvorrichtung ein und vergewissern Sie sich, dass das Ende des
Bedienhebels in den Schlitz der Anschlusshalterung (C) passt. Verriegeln
Sie den Bedienhebel und die Schutzeinrichtung mit dem Sicherungsstift (B)
und dem Federstift (A). Führen Sie die gleichen Schritte aus, um den anderen
Bedienhebel und die Schutzvorrichtung auf der anderen Seite zu installieren.
!
NACH DER MONTAGE BEIDE SEITEN PRÜFEN. DIE
BEDIENHEBEL
MÜSSEN
ANSCHLUSSWINKEL EINGESETZT WERDEN.
6.4 VERSTELLBARER HOLZHALTER
Richten Sie die Löcher aus und montieren Sie den Halter 1 und den Halter
2 auf die Klemmen. Achten Sie auf die Richtung der Halterungen, wie in der
folgenden Abbildung dargestellt. Sichern Sie die Verbindung mit Schrauben
M6x16, Unterlegscheiben und Muttern. Befestigen Sie die Stammklemmen
an den Armschutzvorrichtungen mit Sterngriffen und Unterlegscheiben.
44
FIG. 7
IN
DIE
SCHLITZE
FIG. 8
