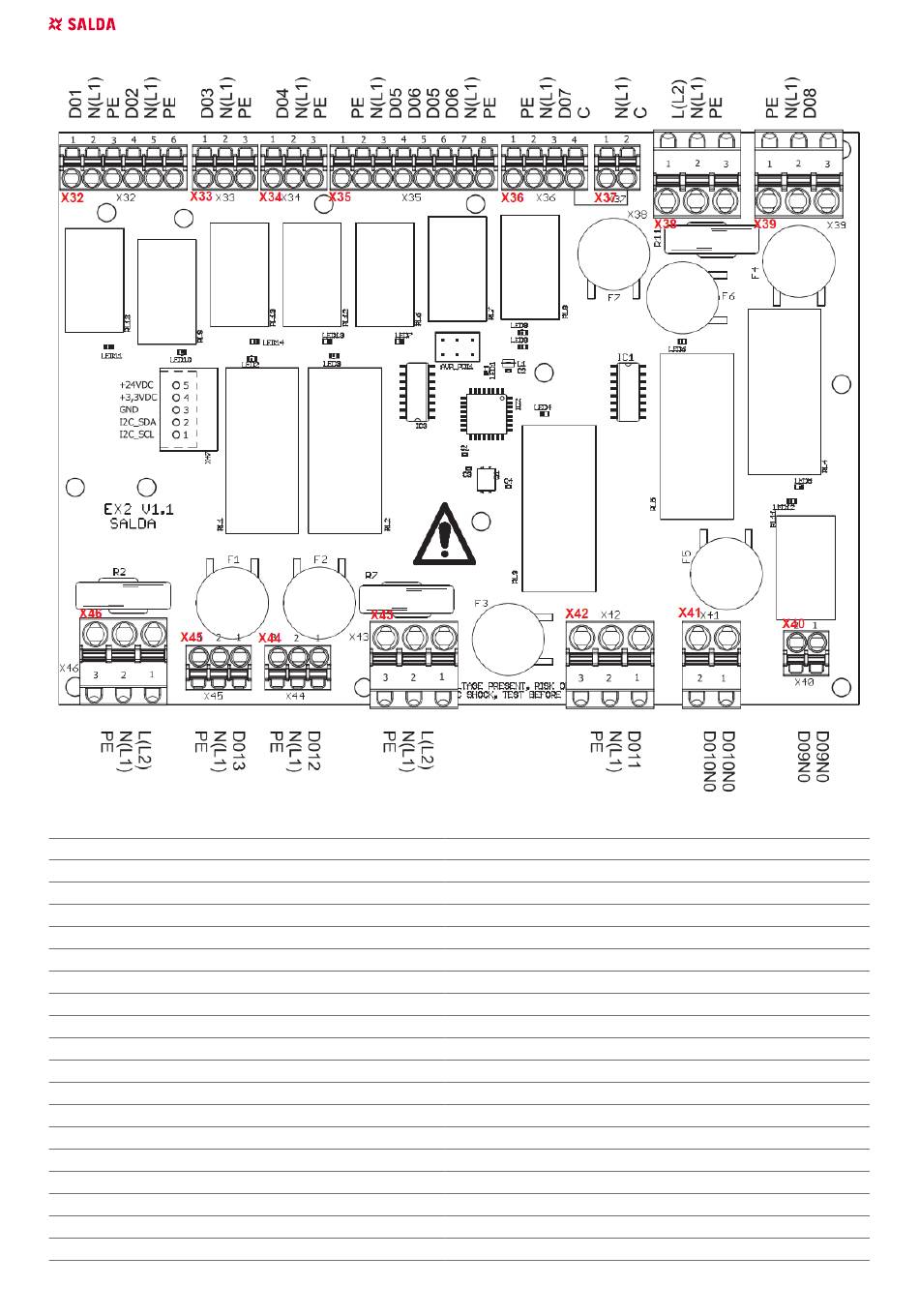

EX2-module:
BEDRADINGSKLEM
TYPE
X32: 1
230VAC digitale uitgang (max 100mA)
X32: 4
230VAC digitale uitgang (max 100mA)
X32: 2,5
Neutraal
X32: 3,6
Aarde
X33: 1
230VAC digitale uitgang
X33: 2
Neutraal
X33: 3
Aarde
X34: 1,2,3
230VAC digitale uitgangen en ref.
X35: 3,5
230VAC digitale uitgang
X35: 4,6
230VAC digitale uitgang
X35: 1,8
Aarde
X35: 2,7
Neutraal
X36: 3
230VAC digitale uitgang
X36: 1
Aarde
X36: 2
Neutraal
X36: 4
Condensator
X37: 1,2
Condensator
X38: 1,2,3
Vermogen
X39: 3
230VAC digitale uitgang
72
| NL
FUNCTIE
Brandregelklep 1 open
Brandregelklep 2 open
Neutraal contact voor digitale uitgangen ref.
Aardecontact voor de regelkleppen
Gecombineerde verwarmings-/koelwisselaar circulatiepomp starten
Neutraal contact voor digitale uitgangen ref.
Aardecontact voor de circulatiepomp
Buiten-/retourluchtkleppen open
Kleppen voor buiten-/retourlucht sluiten
Aardecontact voor de regelkleppen
Neutraal contact voor digitale uitgangen ref.
Stroom voor de controller van de rotormotor
Aardecontact voor de controller van de rotormotor
Neutraal contact voor digitale uitgangen ref.
230VAC voeding voor X32-X36, X39
Elektrische verwarmer start/circulatiepomp van de waterverwarming start
