4.17. AANSLUITING EXTERNE APPARATUUR
Alle elektrische aansluitingen moeten worden uitgevoerd door een gediplomeerd specialist, in overeenstemming met de instructies van de fabri-
kant en de toepasselijke veiligheidsrichtlijnen. Alle externe apparaten worden in de besturingskast op de unit aangesloten. Om de besturingskast
te openen, opent u de kap van de unit en verwijdert het deksel (meer details zijn beschikbaar in het onderdeel "ONDERHOUD BESTURINGS-
KAART". In het bovenpaneel van de unit zijn kabelwartels aangebracht voor kabels en bedrading van externe apparatuur. Open de kabelwartel
of verwijder de dop voordat u de kabel of draad erdoor leidt. Zorg ervoor dat de kabels en bedrading goed zijn bevestigd in de besturingskast en
dat deze afgedicht is. Communicatiekabels van externe apparaten moeten zover mogelijk van de stroomkabels gelegd worden.
4.18. AANSLUITING ACCESSOIRES

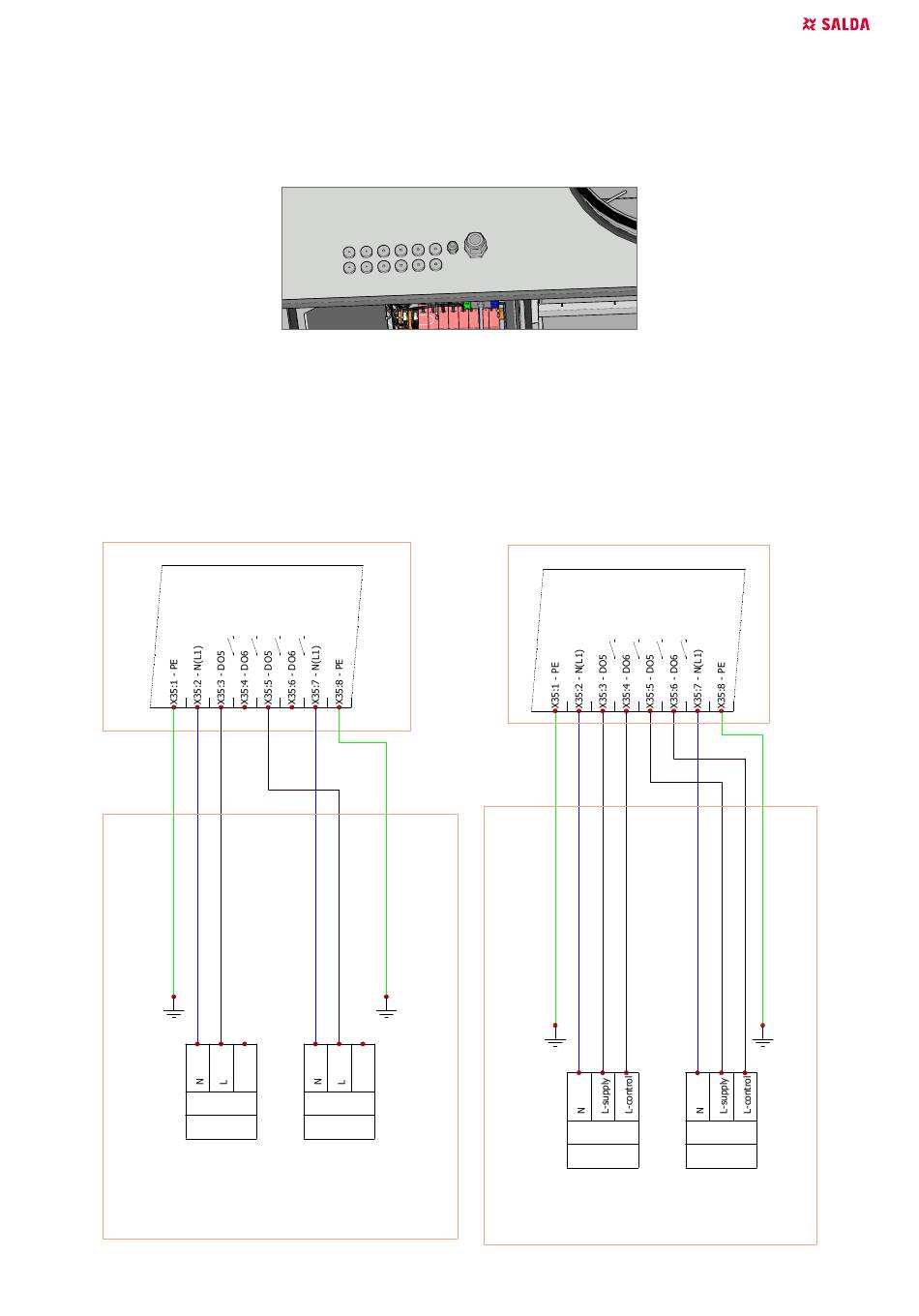

4.18.1. BUITEN- EN RETOURLUCHTKLEPPEN
6
3
4
Het product AmberAir Compact kan worden uitgerust met buitenlucht- en retourluchtkleppen.
De kleppen kunnen worden bediend met de open/dicht-, aan/uit- of veerteruggang servomotoren ST1 en ST2. Bij activering van EX2 DO5 gaan
de kleppen open. Bij activering van EX2 DO6 sluiten de kleppen met een open/dicht- of aan/uit-servomotor. Kleppen met veerteruggang servo-
motoren sluiten wanneer EX2 DO5 is gedeactiveerd.
+CB
EX2 V1.0
-K5
A1
-K7
A2
230V ON/OFF
Spring back
-A2
+UC
+UC
AMBERAIR COMPACT S-R H v2024.4
Air dampers (Electrical unit)
EI O. Drąsutis
DRAWN BY
7
8
5
+CB
- N3
-N2
EX2 V1.0
EX1 V2.0
NC
NO
NC
NO
-K6
COM
COM
NC
NO
NC
NO
-K8
230VAC
230VAC
COM
COM
-ST1
-ST2
OPEN/CLOSE
OPEN/CLOSE
Spring back
Spring back
or
or
ON/OFF
ON/OFF
Spring back
Spring back
DUTIES / NAME
SIGNATURE
Afb. 4.17.1 Kabelwartels
9
6
A1
A2
DATE
2023-03-27
10
7
8
+CB
-N3
EX2 V1.0
230VAC
230VAC
-ST1
-ST2
ON/OFF
ON/OFF
or
or
OPEN/CLOSE
OPEN/CLOSE
+UC
Book #
DUTIES / NAME
SIGNATURE
1
9
NL |
