Bedieningsinstructies UNIcon CTG-150AVC
4 Montage
4.1 Algemene aanwijzingen
Opgelet!
Voor de montage het apparaat uit de verpakking halen en op eventuele
•
transportschade controleren. Indien een transportschade is opgetreden, is de
inbedrijfstelling niet toegestaan!
De montage op een vibrerende ondergrond is niet toegestaan!
•
•
Bij de demontage op lichte bouwwanden mogen geen ontoelaatbaar hoge trillingen
resp. schokbelastingen aanwezig zijn. Vooral het dichtslaan van deuren, die in deze
lichte bouwwanden zijn geïntegreerd, kunnen hoge schokbelastingen veroorzaken.
Daarom adviseren wij in dit geval de toestel van de wand los te koppelen.
Boorspanen, schroeven en andere vreemde voorwerpen mogen niet in het inwendige
•
van het toestel binnendringen!
Het toestel buiten het verkeersbereik monteren, daarbij echter zorgen dat het goed
•
toegankelijk blijft!
Bescherm het toestel tegen directe zonbestraling!
•
Het toestel is bestemd voor een verticale montage (kabelinvoer onder). Een
•
horizontale resp. liggende montage is alleen toegestaan na technische goedkeuring
door de fabrikant!
Gebruik de sjabloon op de verpakking van het toestel om de bevestigingsboringen te
•
markeren.
Toestel met geschikt bevestigingsmateriaal op een schone ondergrond met
•
voldoende draagvermogen monteren en niet verspannen!
Hier invoeren van twee leidingen door een kabelschroefverbinding is alleen
•
toegestaan met een afdichtinzet voor twee leidingen.
Verwijder het aansluitdeksel voor de montage en aansluiting en sluit het daarna weer
•
zorgvuldig af.

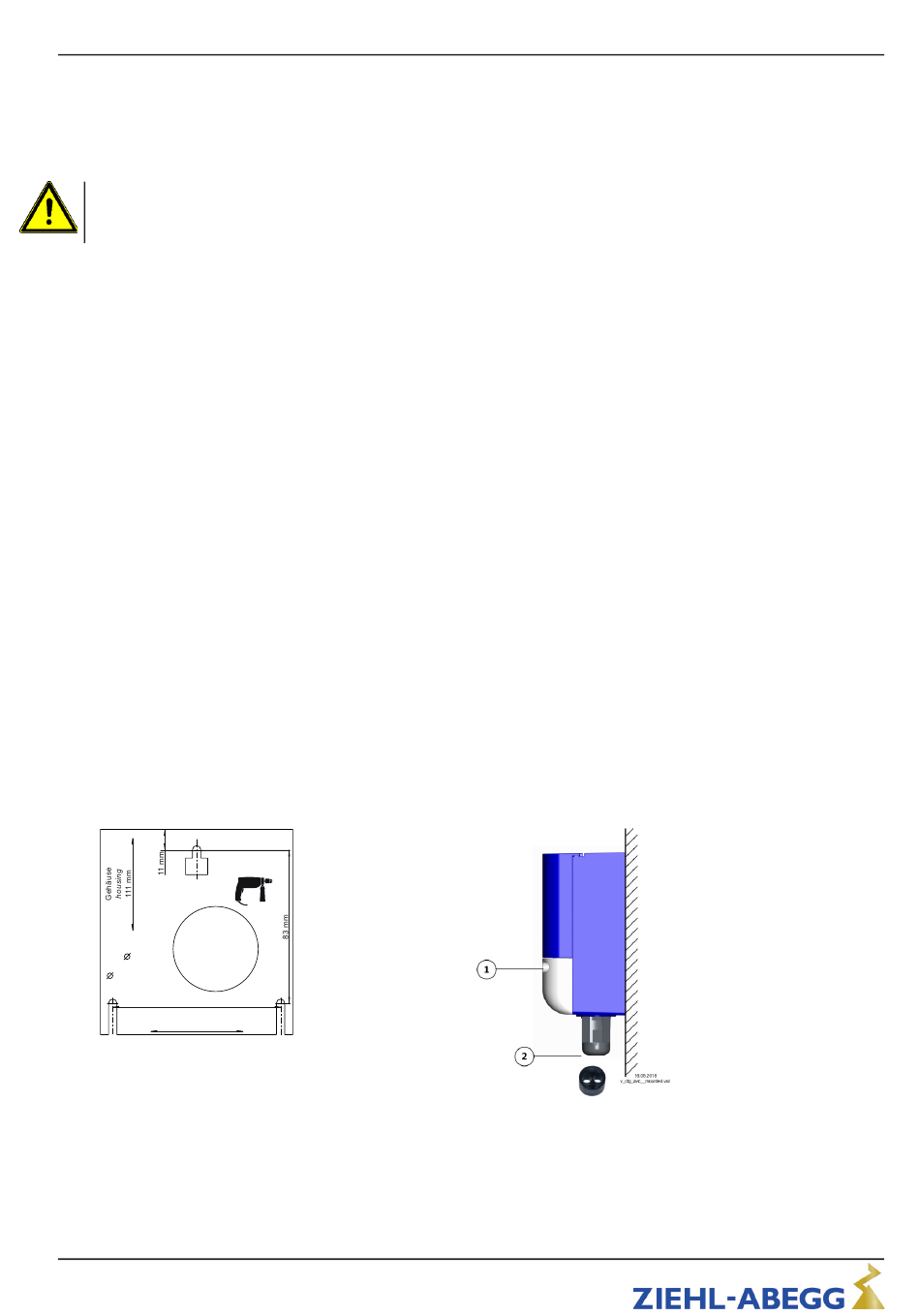

Boorsjabloon op verpakking
Schraube
max
4,5 mm
screw max
4,5 mm
91 mm
Gehäuse / housing
106 mm
L-BAL-E287-NL 2015 Index 004
Bohrschablone
drilling template
Verticale montage
1 Dekselschroef (aanhaalmoment 1,1 Nm)
2 Kabelschroefverbinding M16 + afdichtinzet met
twee boringen (5 mm)
Art.-nr.
6/37
