6. Verwijder de
draadloze
7. Verwijder de ventilator.
8. Verwijder het
geheugen.
9. Verwijder de koelplaat.
10. Verwijder de processor.
11. Verwijder de
optionele I/O-module (HDMI/VGA/DP/Serial/PS2)
is.
Over deze taak

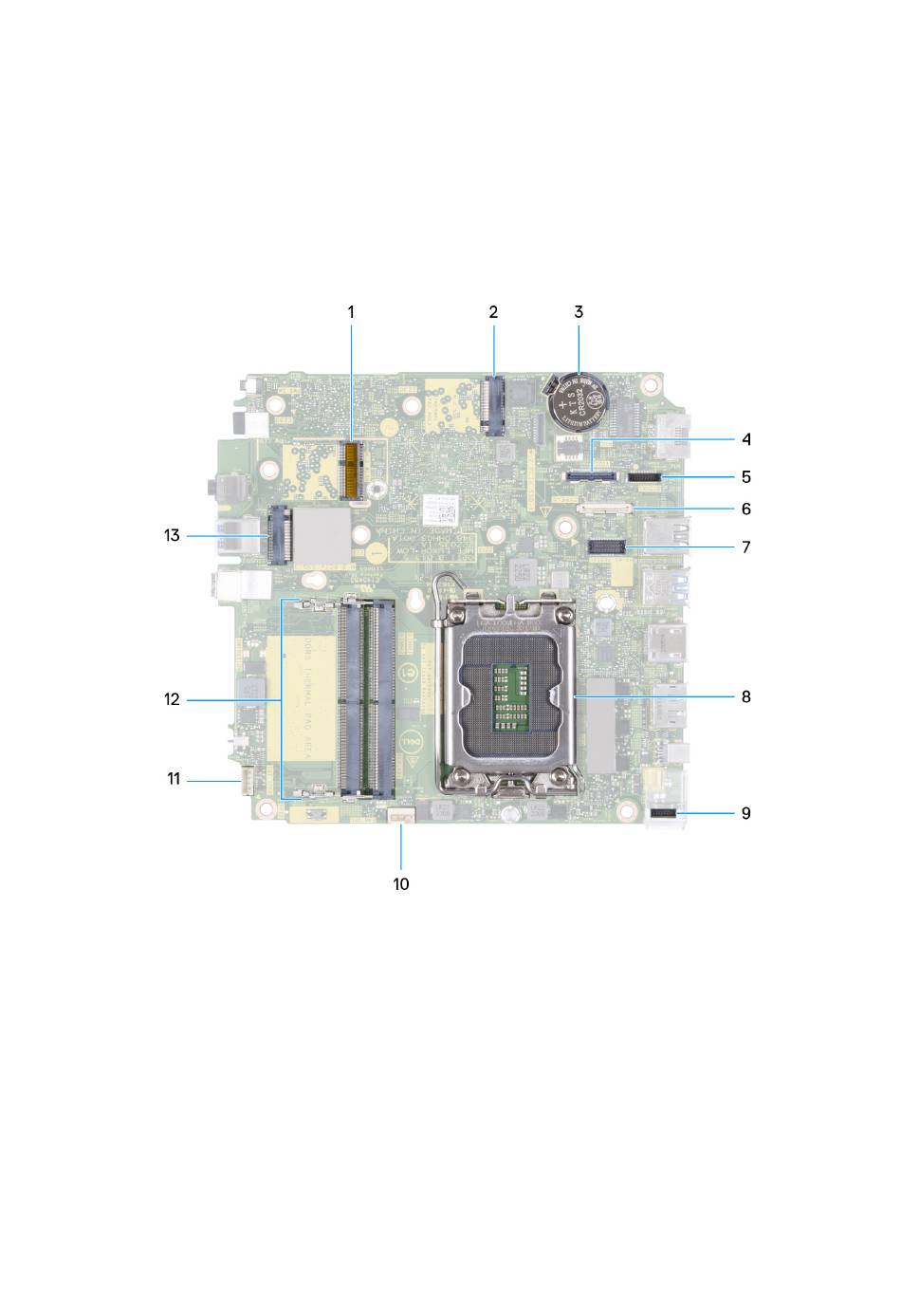

De onderstaande afbeeldingen geven de connectoren van de systeemkaart weer.
Afbeelding 44. Afbeelding: systeemkaartconnectors
1. M.2 WLAN-connector
2. M.2 SSD PCIe-connector (M.2 2230 of M.2 2280) (M.2 PCIe SSD-1)
3. Knoopbatterij
4. Optionele videoconnector (VGA-poort/DisplayPort 1.4a (HBR3)/HDMI 2.1-poort/Type-C DisplayPort) (VIDE0)
5. Type-C-signaalconnector (SIGNAL)
6. Type-C-USB-connector (TYPE-C)
7. Optionele PS/2, seriële poortconnector (KB MS SERIAL)
8. Processorsocket (CPU)
9. Type-C-voedingsconnector (TOPPOWER)
10. Connector voor ventilator (FAN CPU)
11. Connector voor interne luidspreker (INT SPKR)
12. Geheugenmodule-slots (DIMM1 en DIMM2)
13. M.2 SSD PCIe-connector (M.2 2230 of M.2 2280) (M.2 PCIe SSD-0)
68
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
kaart.
of de
optionele
Type-C-module, afhankelijk van welke van toepassing
