Installatie
4.2
Voor de installatie
OPMERKING
Materiële schade door niet-naleving van de instructies!
▶ Volg de instructies van het cv-toestel en alle geïnstalleerde
componenten.
Let voor de installatie op het volgende:
• Alle elektrische aansluitingen, veiligheidsmaatregelen en
de installatie moeten worden uitgevoerd door een installateur
die gekwalificeerd is in overeenstemming met de geldende normen,
richtlijnen en plaatselijke voorschriften.
(Voor Frankrijk vervolledigen: NF15C-100)
• Voer de elektrische aansluiting uit als vaste aansluiting conform
de plaatselijke voorschriften. Er moet een scheidingsinrichting
(zekeringsschakelaar, zekeringen) voor het cv-toestel worden
geïnstalleerd.
• De elektrische aansluiting moet worden gemaakt volgens het
elektrisch schema van alle hulpapparatuur ( hoofdstuk 5.2,
bladzijde 19).
• Zorg bij de installatie van het toestel voor een
goede aardingsaansluiting.
• Onjuiste behandeling van het toestel terwijl het onder elektrische
spanning staat kan de besturingselektronica beschadigen en leiden
tot gevaarlijke elektrische schokken.
4.3
Afstanden
WAARSCHUWING
Brandgevaar door ontbrandbare materialen of vloeistoffen!
▶ Sla geen brandbare materialen of vloeistoffen in de directe omgeving
van het cv-toestel op.
▶ Informeer de installateur van het cv-toestel over de minimale
afstanden tot brandbare materialen ( hoofdstuk 2.10,
bladzijde 6).
▶ Neem de landspecifieke voorschriften voor de elektrische installatie
en de minimale afstanden in acht.
▶ Plaats het cv-toestel zo op de muur dat er een vrije ruimte is van
minstens 0,6 m aan bovenzijde en minstens 0,2 m aan de zijkanten.
4.4
Demonteer de ketelmantel
Het keteldeksel kan worden verwijderd voor een eenvoudigere hantering
en installatie.
▶ Draai twee schroeven in het onderste deel van het frame en een
schroef in het bovenste deel van het frame los
( afbeelding 6 en afbeelding 7).
▶ Laat de vergrendeling in het bovenste deel van de mantel los
( afbeelding 7).
▶ Trek de mantel van het cv-toestel naar voren.
12

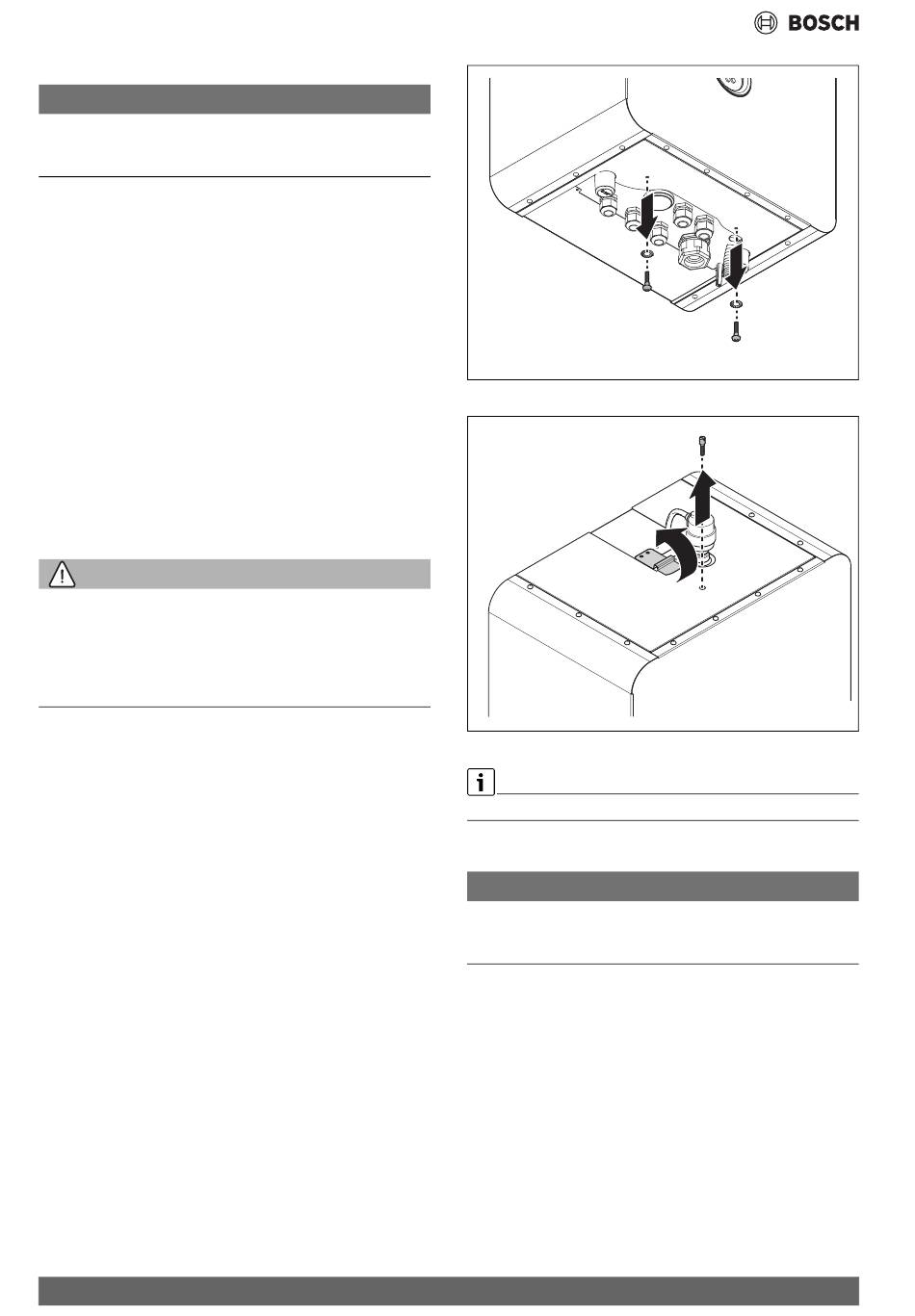

Afb. 6
Draai de schroeven los
2.
Afb. 7
Draai de vergrendeling los
Montage van de doorvoeren ( hoofdstuk 5.1.4, bladzijde 18).
4.5
Monteer het cv-toestel
OPMERKING
Materiële schade door verkeerde wandmontage!
▶ Gebruik het juiste bevestigingsmateriaal afhankelijk van de geschikt-
heid van het metselwerk en het gewicht van het cv-toestel.
In dit hoofdstuk vindt u een beschrijving van de montage van het
cv-toestel aan de muur of op een ondergrond die de belasting kan dragen
en die gemaakt is van onbrandbaar materiaal. Het oppervlak en
de installatiemethode moeten geschikt zijn voor het gewicht van het
gevulde cv-toestel (ca. 42 kg).
▶ Markeer de posities van de boorgaten voor de montageplaat.
Voor het bevestigen kunt u het bijgevoegde sjabloon gebruiken
( afbeelding 8, bladzijde 13, [1])
▶ Boor de gaten overeenkomstig het gatpatroon (Ø 10 mm).
▶ Plaats de pluggen in de boorgaten.
▶ Hang het cv-toestel aan de muur met behulp van de twee
schroefhaken.
▶ Zorg ervoor dat het cv-toestel verticaal uitgelijnd is.
▶ Bevestig het cv-toestel vervolgens aan de muur met de twee
bijgeleverde schroeven.
Tronic Heat 3500 – 6721825535 (2023/06)
0010010505-001
1.
0010010270-001
