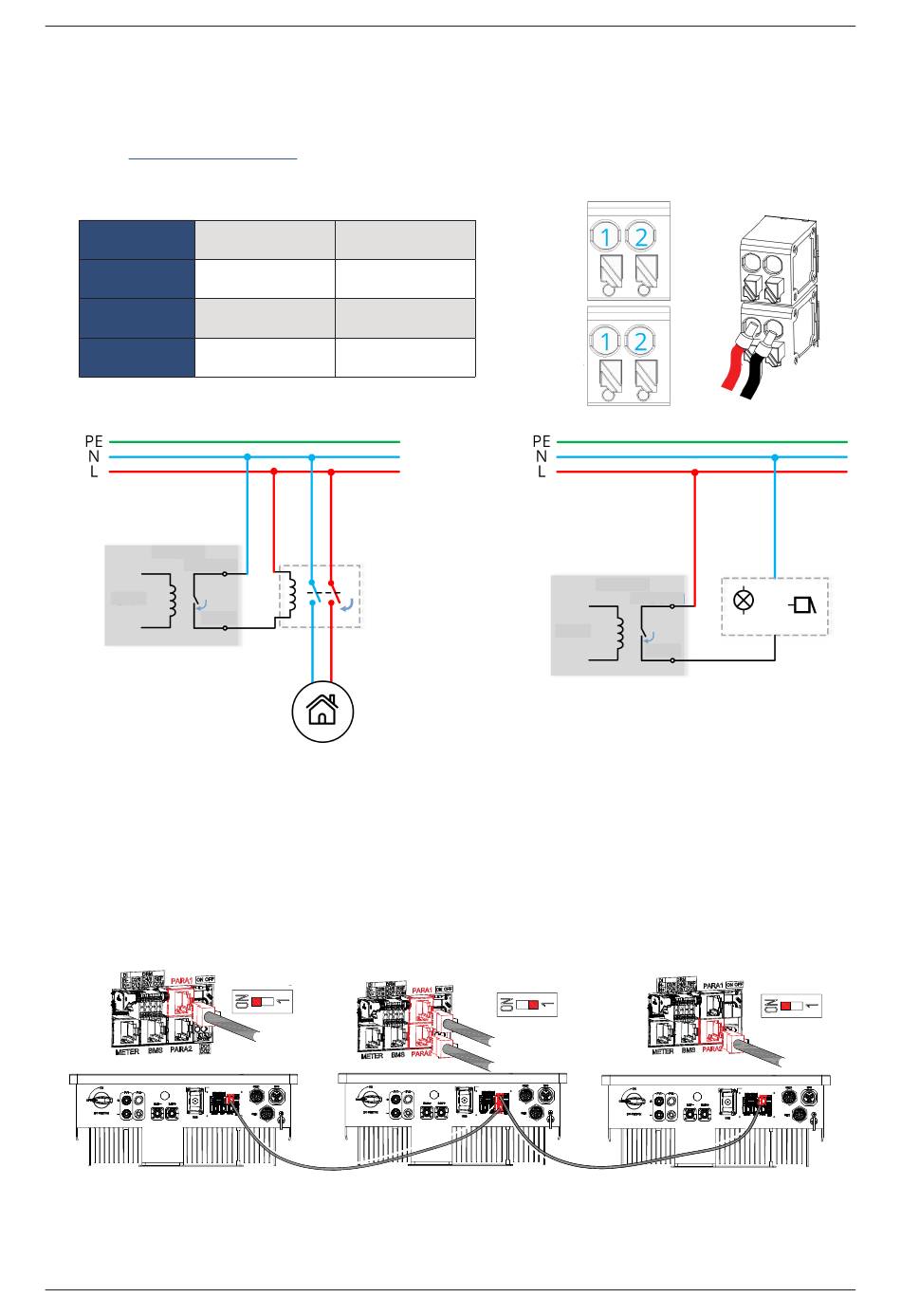

3.4.5.5 DO-aansluiting
De omvormer heeft een multifunctioneel potentiaalvrij contact (DO1 en DO2) geïntegreerd. De DO1 kan
worden ingesteld op een van de volgende functies: aardstoringsalarm, belastingsbeheer en generatorbeheer.
De DO2 kan de externe omloopschakelaar aansturen, indien geïnstalleerd. De aansluitmethode is dezelfde
als bij
"3.4.5.3
DRM-aansluiting". De functie van elke aansluitpositie wordt in de afbeelding hieronder
weergegeven.
NR.
Functie
NR.
Functie
DO1
COM1
AAN
NO1
Omvormer
DO1-belastingsbeheer
3.4.5.6 Parallelle aansluiting
Zoals de afbeelding laat zien, wordt parallel gebruik uitgevoerd via de PARA1/PARA2-interface. Wanneer
omvormers parallel worden gebruikt, staan de eerste en de laatste omvormer op "AAN" en alle andere op
"UIT".
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
DO1 - 1
DO1 - 2
NO1
COM 1
DO2 - 1
DO2 - 2
NO2
COM2
Contactor
Belasting
ON
OFF
DO1
DO2
DO1
COM1
AAN
NO1
Omvormer
DO1-aardstoringsalarm
ON
OFF
of
zoemer
verlichting
ON
OFF
32
