GEBRUIKERSHANDLEIDING
Regio: Wereldwijd REV1.1
Open energie voor iedereen

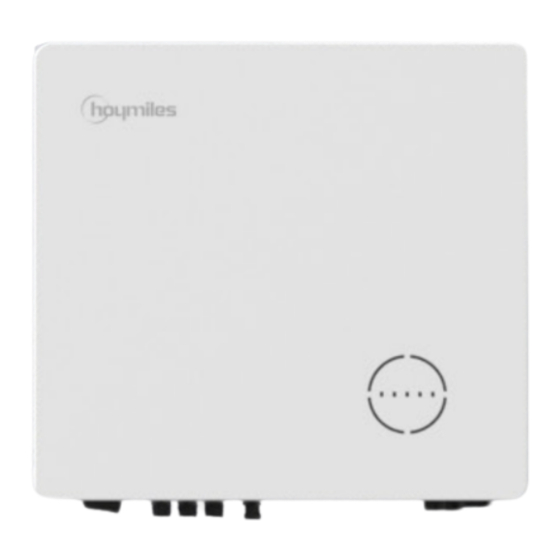

HYT-5.0HV-EUG1
HYT-6.0HV-EUG1
HYT-8.0HV-EUG1
HYT-10.0HV-EUG1
HYT-12.0HV-EUG1
hoymiles.com

Advertenties

Inhoudsopgave
loading

Gerelateerde Handleidingen voor Hoymiles HYT-5.0HV-EUG1

Samenvatting van Inhoud voor Hoymiles HYT-5.0HV-EUG1

  • Pagina 1 Open energie voor iedereen GEBRUIKERSHANDLEIDING HYT-5.0HV-EUG1 HYT-6.0HV-EUG1 HYT-8.0HV-EUG1 HYT-10.0HV-EUG1 HYT-12.0HV-EUG1 Regio: Wereldwijd REV1.1 hoymiles.com...

  • Pagina 2: Inhoudsopgave

    Aansluiting slimme meter en CT-aansluiting 3.3.5.3 DRM-aansluiting 3.3.5.4 DI-aansluiting 3.3.5.5 DO-aansluiting 3.3.5.6 Parallelle aansluiting 3.3.6 DTS-aansluiting 3.4 Gebruik 3.4.1 S-Miles Cloud-app 3.4.2 In bedrijf stellen 3.4.3 Buiten bedrijf stellen 4. Probleemoplossing 5. Technische-gegevensblad 6. Contactgegevens © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 3: Veiligheidsintroductie

    Gevaar voor brandwonden door een oppervlak heter dan 60°C. Raadpleeg de bedieningsvoorschriften. Wacht minstens 10 minuten voordat u de omvormer opent of onder spanning staande delen aanraakt. 10min Producten mogen niet als huishoudelijk afval worden afgevoerd. CE-markering. UKCA-markering. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 4: Veiligheidsinformatie

    Het oppervlak van de omvormer kan heter dan 60°C zijn en het aanraken van het oppervlak kan brandwonden veroorzaken. WARNING • Raak het oppervlak van de omvormer niet voordat deze is afgekoeld. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 5 Zie Garantie voor instructies voor het aanvragen van service. • Raadpleeg in geval er een fout optreedt de probleemoplossing of neem contact op met uw plaatselijke distributeur of gekwalificeerde elektricien. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 6: Inleiding

    Voordat u elektrische aansluitingen realiseert, dient u er rekening mee te houden dat de omvormer een dubbele stroomvoorziening heeft. Het gekwalificeerde personeel is verplicht om persoonlijke beschermingsmiddelen WARNING (PBM) te dragen tijdens de elektrische werkzaamheden. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 7: Led-Indicator

    Aan - BMS en meter communicatie zijn OK Uit - Geen storing Aan - Er is een storing opgetreden Knippert 1 - EPS-poort overbelasting STORING Knippert 2 - ISO/RCD-storing Knippert 3 - ARC-storing © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 8: Bedrijfsmodi

    Economische modus laadtijd op te laden vanuit het elektriciteitsnet. De accu kan bijvoorbeeld worden geladen of ontladen op basis van de dal- of piekstroomprijs. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 9 In geval van frequente stroomonderbrekingen kan een back-upvoeding SOC worden Back-upmodus geconfigureerd, die ervoor zorgt dat de accu altijd voldoende capaciteit heeft om kritische verbruikers aan te kunnen. Vermogensstroom in de back-upmodus © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 10: Systeemschema

    • Raadpleeg https://www.hoymiles.com voor de lijst van compatibele accu’s, en de gebruiker moet eerst contact opnemen met Hoymiles voor NOTICE technisch overleg en officiële bevestiging alvorens een accu te installeren die niet in de officiële gepubliceerde lijst is opgenomen.

  • Pagina 11: Basisschema

    • Als in accu een goed toegankelijke interne DC-zekering ingebouwd is er geen extra DC-zekering nodig. • 30 mA RCD wordt aanbevolen maar is niet verplicht; houd u aan de plaatselijke voorschriften. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 12 • Als in accu een goed toegankelijke interne DC-zekering ingebouwd is er geen extra DC-zekering nodig. • 30 mA RCD wordt aanbevolen maar is niet verplicht; houd u aan de plaatselijke voorschriften. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 13: Retrofitsysteem

    Hoymiles Cloud Opbrengstmeter Contatore intelligente Netwerk Hoofdpaneel Slimme meter Belangrijkste verbruikers PV-omvormer Accu Back- upbelastingen 2.3.3 Onaanvaardbaar schema Vermijd de volgende installatietypes om schade aan het systeem of de omvormer te voorkomen. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 14: Installatie-Instructies

    Beugel* 1 Communicatiebox*1 Accu-aansluiting(+)*1 Accu-aansluiting(-)*1 Dubbele-rij-stekker*1 Document*1 Omvormer*1 Aardaansluiting*1 M6-expansiebout*4 Bus*4 M4 stelschroef*1 Netwerkaansluiting*1 Generatoraansluiting*1 M3 stelschroef *6 EPS-connector*1 Communicatieaansluiting*12 AC-aansluiting*15 Accessoires paklijst DTS*1 Slimme meter*1 CT*3 Optioneel (WiFi, Ethernet, 4G) © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 15: Montage

    6. De omvormer moet op ooghoogte worden geïnstalleerd voor gemakkelijk onderhoud. 7. Het productlabel op de omvormer moet na installatie duidelijk zichtbaar zijn. 8. De omvormer moet ver van brandbare materialen worden geïnstalleerd. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 16: De Omvormer Monteren

    Bereid de kabel en de OT/DT- Stap 1 aansluiting voor. Gebruik de schroef uit de L=H+(2-3) mm S 4 mm² accessoiresdoos. Maak Stap 2 vervolgens de kabel vast met 1.2 N·m een schroevendraaier. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 17: Pv-Bekabelingsaansluiting

    1.000 V van de Stap 4 omvormer overschrijdt. • Sluit de PV-connectoren aan op de omvormer. Klik op Er moet een "klik" zijn als deze correct wordt ingestoken. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 18: Aansluiting Accu-Bekabeling

    600 V Stap 3 overschrijdt. • Sluit de accuconnectoren aan op de omvormer. Er moet een "klik" zijn als deze correct wordt ingestoken. Klik op © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 19: Aansluiting Ac-Bekabeling

    Monteer de onderdelen in volgorde. • Draai de waterdichte connector rechtsom vast. Stap 5 • Sluit de netwerkaansluiting aan op de omvormer. Er moet een "klik" zijn als deze correct is aangesloten. Klik op © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 20: Eps-Aansluiting

    Stap 2 • Haal de onderdelen in volgorde uit elkaar. • Druk de connectoren stevig op de kabelgeleiderkern. Let er op dat de Stap 3 kabelmantel niet in de connector opgesloten zit. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 21: Aansluiting Communicatie-Bekabeling

    DO1 (NO1, COM1) omloopschakelaar volgens bepaalde logica. Potentiaalvrij contact uitgang. De DO2 kan worden ingesteld op DO2 (NO2, COM2) een van de volgende functies: Aardlekalarm, Belastingsbeheer, Slim beheer van Back-upbelasting en Generatorbeheer. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 22: Bms-Aansluiting

    Voer de kabel van een passende lengte door Stap 4 de communicatiebox. • Klip de ethernetkabel in de rubberen ring. • Steek de RJ45-stekker in de voorste Stap 5 stekkerconnector tot deze vastklikt. • Draai de kabelwartel vast. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 23: Aansluiting Slimme Meter En Ct-Aansluiting

    Klem drie CT's op L1/L2/L3/N en sluit de bekabeling aan op respectievelijk 13/14, 16/17 en 19/21. Stap 1 • Verbind de communicatiekabel tussen de omvormer en de slimme meter. Stap 2 485B 485A © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 24: Drm-Aansluiting

    Voer de kabel van passende lengte door Stap 4 de communicatiebox. • Klem de kabel in de rubberen ring. • Steek de draden stevig in het Stap 5 klemmenblok volgens de volgende tabellen. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 25: Di-Aansluiting

    Voor meer informatie kunt u contact opnemen met de technische ondersteuning van Hoymiles. De DO2 kan worden ingesteld op een van de volgende functies: aardstoringsalarm, belastingsbeheer en generatorbeheer. De aansluitmethode is dezelfde als die beschreven in Hoofdstuk 3.3.5.3.

  • Pagina 26: Parallelle Aansluiting

    Hybride Omvormer Gebruikershandleiding 3.3.5.6 Parallelle aansluiting De parallelle functie is in ontwikkeling en zou via OTA gerealiseerd kunnen worden. Ga voor meer informatie naar het technische ondersteuningsteam van Hoymiles. 3.3.6 DTS-aansluiting DTS-WIFI-G1 en DTS-4G-G1 procedures • Verwijder het afdekplaatje van de DTS-poort.

  • Pagina 27: Gebruik

    KNIPPEREN Slechte communicatie met Cloud, maar het netwerk is verbonden. 3.4 Gebruik 3.4.1 S-Miles Cloud-app De S-Miles Cloud-app is ontwikkeld voor Hoymiles hybride omvormer en biedt de volgende functies, a. Netwerkconfiguratie; b. Lokale installatie assistent; c. systeemmonitoring. Download de S-Miles Cloud-app uit de Google Play Store of de Apple App Store. Er kan ook een QR-code worden gescand op de achterkant van deze gebruikershandleiding om de App te downloaden.

  • Pagina 28: In Bedrijf Stellen

    NOTICE schade aan de omvormer. Procedure Stap 1 Stop de werking van de omvormer via Hoymiles App. Stap 2 Draai de DC-schakelaar naar de stand "UIT". Stap 3 Schakel de DC-zekeringsautomaat tussen de omvormer en de accu uit.

  • Pagina 29: Probleemoplossing

    0,5 PV-omgekeerde aansluiting de PV-strings omgekeerd A zakt. zijn aangesloten. 2. Als het alarm aanhoudt, neem dan contact op met het technische ondersteuningsteam van Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 30 1. Controleer de accu op polariteit, en corrigeer dit De omvormer detecteert Accu omgekeerde indien nodig. dat de accu omgekeerd is aansluiting 2. Als het alarm aanhoudt, neem dan contact op met het aangesloten. technische ondersteuningsteam van Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 31 De omvormer detecteert Probeer de omvormer opnieuw op te starten. Als Relaisstoring dat er een relais- de storing aanhoudt, neem dan contact op met het zelfcheckstoring is. technische ondersteuningsteam van Hoymiles. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 32: Technische-Gegevensblad

    16000, 10 s 16000, 10 s 16000, 10 s Nominale AC-spanning (V) 400/380, 3L/N/PE Nominale AC-frequentie (Hz) 50/60 Max. uitgangsstroom (A) 10,0 13,3 16,7 17,4 Totale harmonische vervorming < 3% (@ lineaire belasting) © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
  • Pagina 33 Digitale ingang/uitgang DRM, 1 × DI, 2 × DO Isolatiemethode Transformatorloos/Transformatorloos (Zonne-energie/accu) Certificeringen en normen Netverordening EN 50549, VDE-AR-N 4105, AS/NZS 4777.2 Veiligheidsverordening IEC 62109-1, IEC 62109-2 EN 61000-6-1, EN 61000-6-3 © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

  • Pagina 34: Contactgegevens

    S-Miles eindgebruiker Floor 6-10, Building 5, 99 Housheng Road, Gongshu District, Hangzhou 310015 P. R. China +86 571 2805 6101 Algemene vragen: info@hoymiles.com Technische ondersteuning: service@hoymiles.com Raadpleeg voor meer informatie https://www.hoymiles.com/. © 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.

Deze handleiding is ook geschikt voor:

Hyt-6.0hv-eug1Hyt-8.0hv-eug1Hyt-10.0hv-eug1Hyt-12.0hv-eug1
