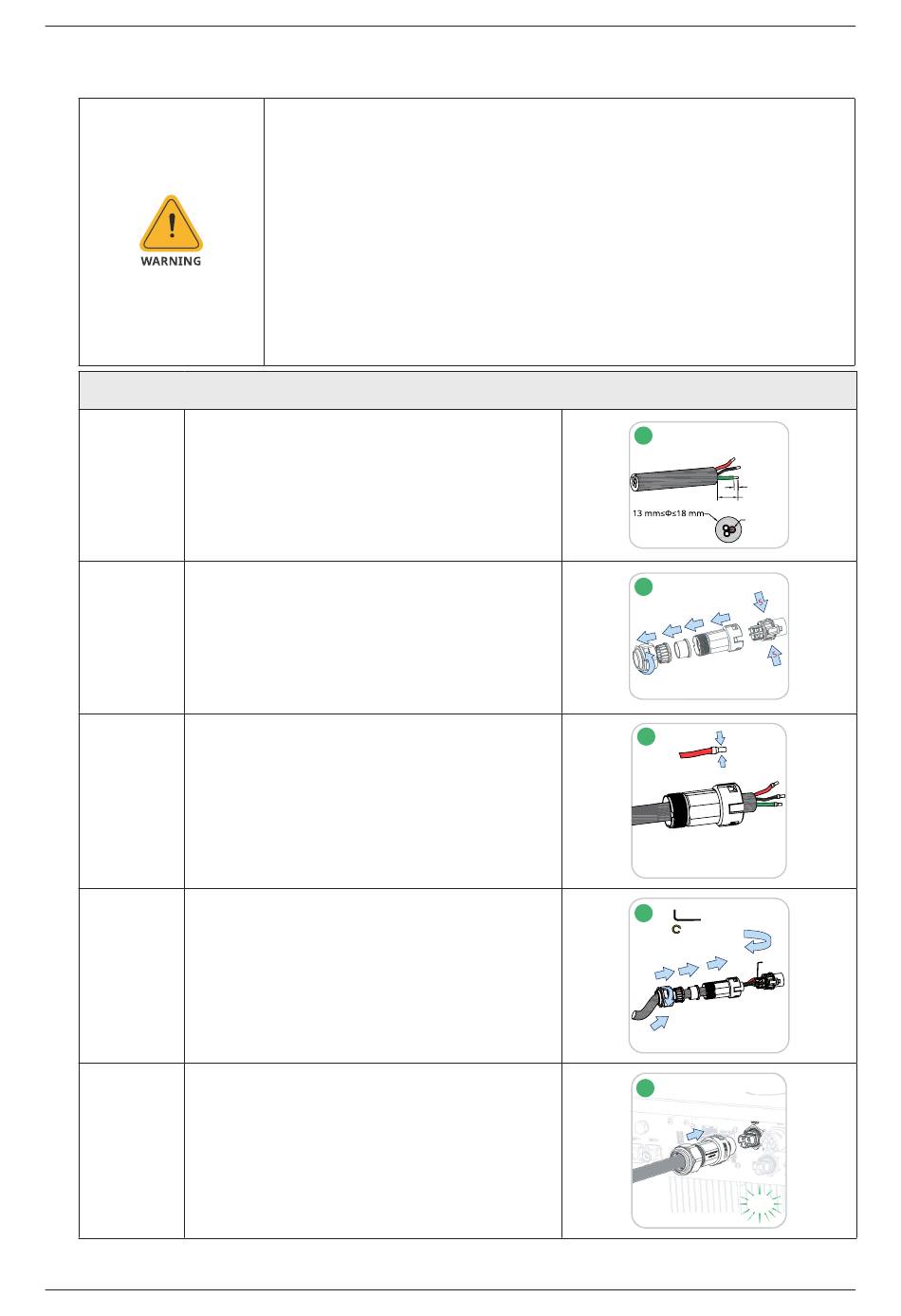

3.4.2 AC-bedradingsaansluiting
3.4.2.1 Netaansluiting
•
Stap 1
•
•
Stap 2
•
•
Stap 3
•
•
Stap 4
•
•
Stap 5
•
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
Controleer voor het aansluiten op het net of aan alle onderstaande eisen is
voldaan.
•
Gebruik de netwerkaansluiting uit de accessoiresdoos. Schade aan het
apparaat door het gebruik van incompatibele connectors valt niet onder de
garantie.
•
Aan de uitgangszijde van de omvormer moet een onafhankelijke drie-
of vierpolige zekeringsautomaat worden geïnstalleerd om een veilige
scheiding van het stroomnet te waarborgen.
•
Meerdere omvormers kunnen niet één zekeringsautomaat delen.
•
Sluit nooit een verbruiker aan tussen de omvormer en de
zekeringsautomaat.
Verwijder de kabelmantel over 20-25 mm en
strip de draadisolatie over 7-8 mm.
Het doorsnedeoppervlak van de geleider:
6 mm².
Schroef de netwerkaansluiting linksom los.
Haal de onderdelen in volgorde uit elkaar.
Steek de kabelgeleiderkern in de
aansluitklemmen en krimp ze stevig vast. Let
er op dat de kabelmantel niet in de connector
opgesloten zit.
Steek de AC-kabel met de juiste lengte door
de waterdichte aansluiting.
Sluit alle kabels op de overeenkomstige
aansluitingen aan met een koppel van 2 Nm
met behulp van de schroevendraaier volgens
de markeringen op de aansluiting. Zorg
ervoor dat de L/N/PE correct gemonteerd zijn.
Monteer de onderdelen in volgorde.
Draai de waterdichte connector rechtsom
vast.
Sluit de netwerkaansluiting aan op de
omvormer. Er moet een "klik" zijn als deze
correct is aangesloten.
Procedure
1
7-8 mm
20-25 mm
S=6 mm²
2
6
4
3
2
1
3
4
M6
2 N·m
2
3
4
5
6
1
5
Klik op
