Hybride Omvormer Gebruikershandleiding

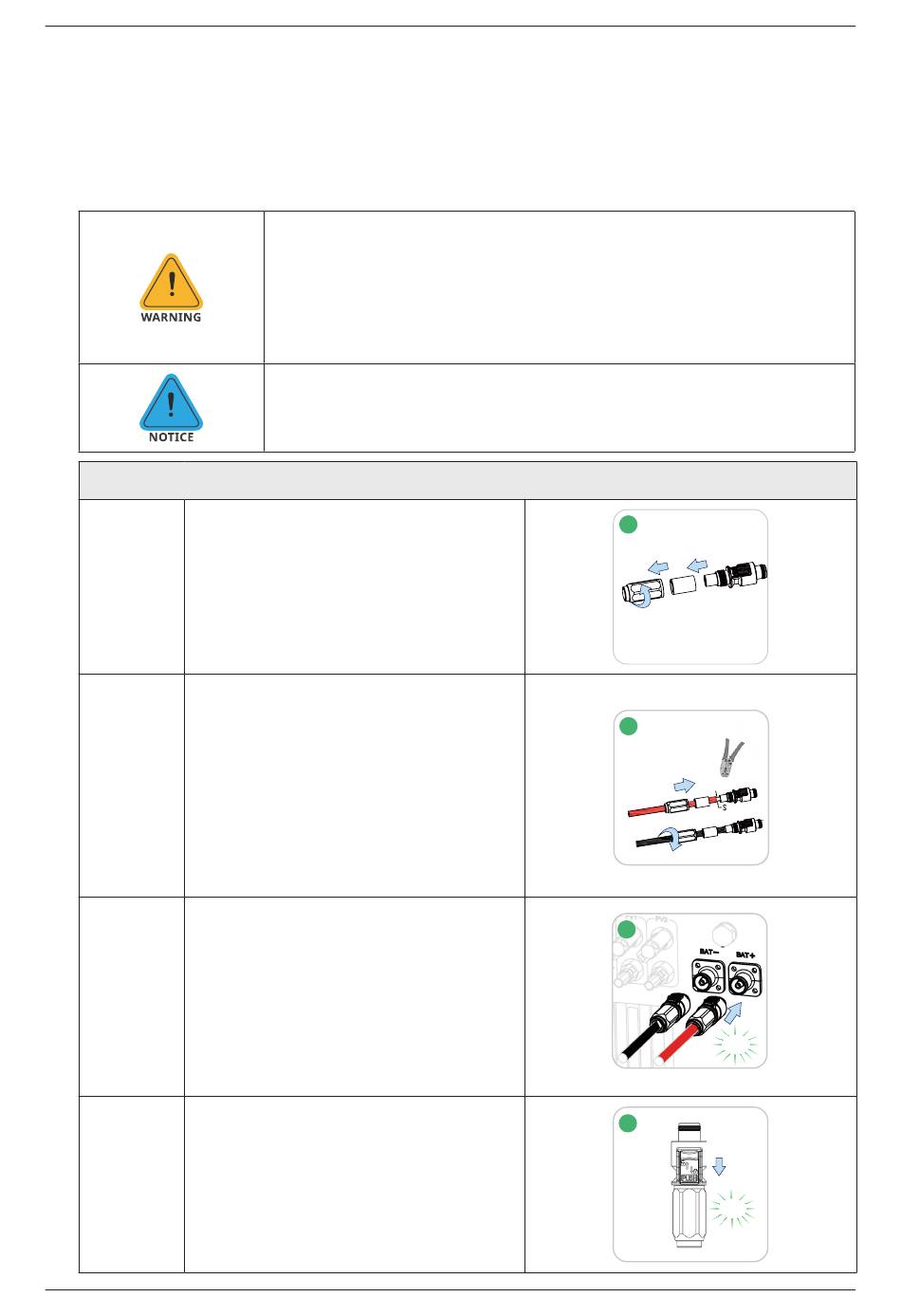

3.4.4 Accubedradingsaansluiting
Dit hoofdstuk beschrijft voornamelijk de kabelaansluitingen aan de kant van de omvormer. Raadpleeg de
instructies van de accufabrikant voor de aansluitingen aan de accukant.
Voor accu's zonder ingebouwde DC-zekering moet u ervoor zorgen dat een externe DC-zekering wordt
aangesloten.
Als u deze hybride omvormer of een AC-gekoppelde omvormer als netgekoppelde omvormer wilt gebruiken,
neem dan contact op met Hoymiles voor hulp.
•
Stap 1
•
•
•
•
Stap 2
•
•
•
Stap 3
•
•
Stap 4
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
•
Er moet verplicht een tweepolige DC-zekering met
(overbelastingsbeveiliging) OCP-functie worden geïnstalleerd tussen de
omvormer en de accu. Deze schakelaar kan in de accu zijn geïntegreerd. Als
dat niet het geval is, dan moet er een externe DC-schakelaar met de juiste
specificaties worden gebruikt.
•
Zorg ervoor dat bovengenoemde zekering in de stand "UIT" staat.
•
Gebruik de accu-connectoren in de accessoiresdoos voor accu-aansluitingen.
Schroef de accuconnector linksom los.
Verwijder de isolator.
Verwijder de binnen-kabelwartel.
Strip de isolatie van elke DC-kabel over
15-18 mm.
De buitendiameter van de accukabel is
kleiner dan 10,2 mm.
Het doorsnedeoppervlak van de
geleider: 20-25 mm².
Monteer de kabeluiteinden met
krimpcontacten met behulp van een
hydraulische tang.
Controleer de kabelaansluiting van
de accu op polariteit en zorg ervoor
dat de nullastspanning in geen geval
de ingangsgrenswaarde van 60 V
overschrijdt.
Sluit de accuconnectoren aan op de
omvormer. Er moet een "klik" hoorbaar
zijn als deze correct zijn aangesloten.
Druk de knop omlaag om de aansluiting
te vergrendelen met een "klik"-geluid.
Procedure
1
3
2
1
2
S: 20-25 mm²
1
2
3
Klik op
4
Vergrendelen
Klik op
26
