Hybride Omvormer Gebruikershandleiding

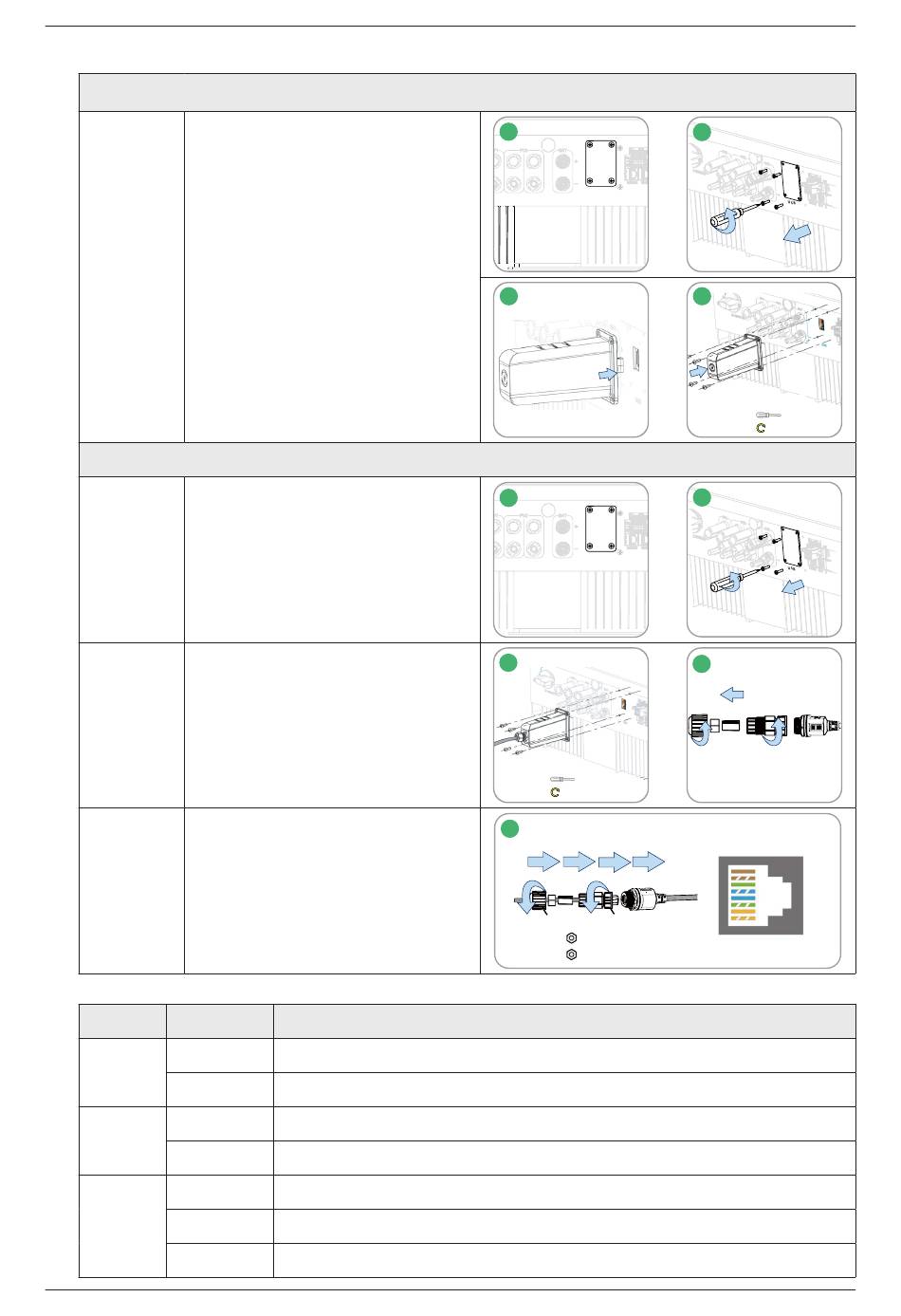

3.4.6 DTS-aansluiting
•
Steps
•
•
Stappen 1 &
•
2
•
Stappen 3 &
4
•
•
Stap 5
•
•
Opmerking:
De RJ45-stekker met kabelmantel mag niet worden geplaatst.
Indicator
Status
AAN
BEDRIJF
UIT
AAN
COM
UIT
AAN
NET
UIT
KNIPPEREN
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
DTS-WIFI-G1 en DTS-4G-G1 procedures
Verwijder het afdekplaatje van de
DTS-poort.
Steek de DTS in de USB-poort.
Draai de schroeven vast.
DTS-Ethernet-G1 procedure
Verwijder het afdekplaatje van de
DTS-poort.
Steek de DTS-ethernet in de
USB-poort en draai de schroeven
vast.
Schroef de wartelmoer van de
connector los.
Steek de RJ45-stekker (pindefinitie
wordt weergegeven in de rechter
afbeelding) in de connector tot er
een hoorbaar klikgeluid klinkt.
Voer de kabel van een passende
lengte door de connector.
Draai de kabelwartel vast.
DTS is ingeschakeld.
DTS is niet ingeschakeld.
Goede communicatie met de omvormer.
Slechte communicatie met de omvormer.
Goede communicatie met S-Miles Cloud.
Slechte communicatie met S-Miles Cloud.
Slechte communicatie met S-Miles Cloud, maar het netwerk is verbonden.
1
USB
3
1
USB
3
M3
0.6-0.8 N·m
5
5
4
1
2
6
3
2
1
1
0.8-1.5 N·m
2
0.5-0.8 N·m
Beschrijving
2
1
2
4
M3
0.6-0.8 N·m
2
1
2
4
2
3
1
8-NC
7-NC
6-RX-
5-NC
PARA1
4-NC
3-RX+
2-TX-
1-TX+
